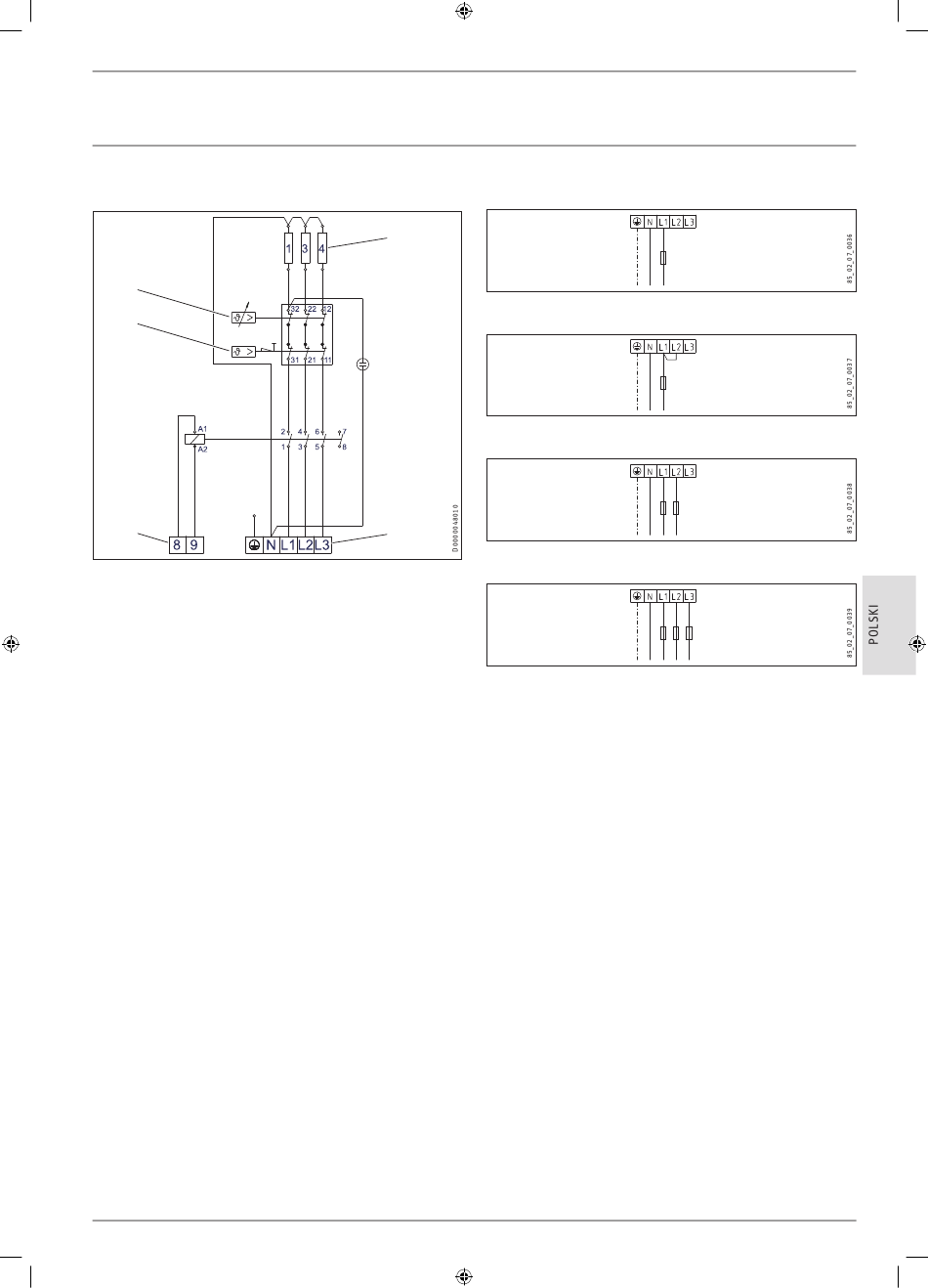

15.2 Schematy połączeń elektrycznych i podłączenia
5
4
3
1 Grzałki, każda 2 kW ~ 230 V
2 Zacisk przyłączeniowy (sieciowy przewód przyłączeniowy)
3 Zacisk przyłączeniowy (przewód sterujący regulatora pomp
ciepła)
4 Ogranicznik temperatury bezpieczeństwa
5 Regulator temperatury
www.stiebel-eltron.com
168843_SBP_100_de_en_fr_cs_pl.indb 91
2 kW, 1/N/PE ~ 230 V
1
4 kW, 1/N/PE ~ 230 V
4 kW, 2/N/PE ~ 400 V
2
6 kW, 3/N/PE ~ 400 V
SBP 100| 91
