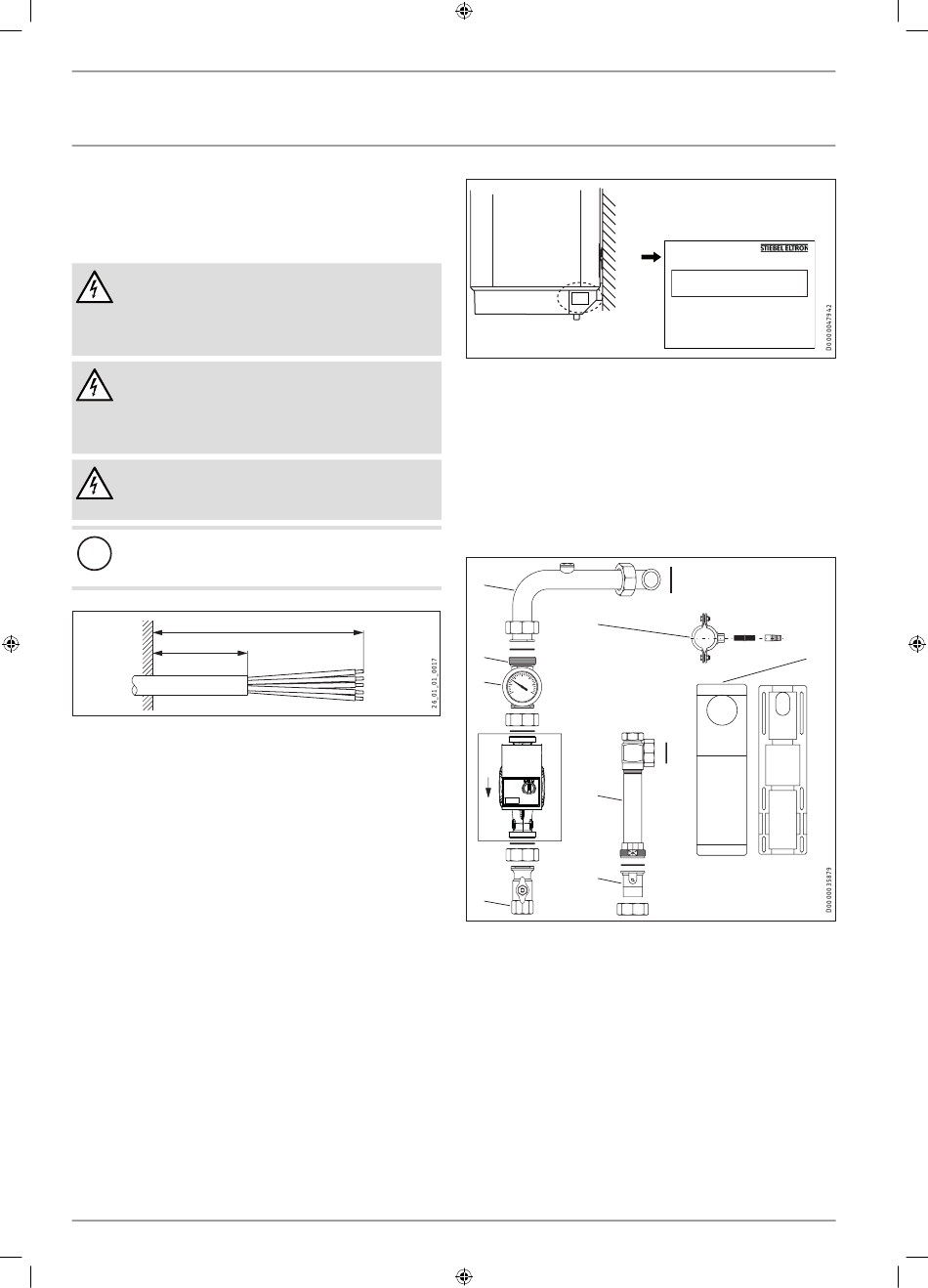

INSTALACE
Montáž
10.2 Montáž přístroje
f Namontujte přístroj na zavěšení na zeď nebo konzolu.
f
10.3 Připojení elektrického napětí
VÝSTRAHA elektrický proud
Veškerá elektrická zapojení a instalace provádějte podle
předpisů.
Při všech činnostech odpojte přístroj na všech pólech
od sítě.
VÝSTRAHA elektrický proud
Přípojka k elektrické síti smí být provedena pouze jako
pevná přípojka v kombinaci se snímatelnou kabelovou
průchodkou. Přístroj musí být možné odpojit od síťové
přípojky na všech pólech na vzdálenost nejméně 3 mm.
VÝSTRAHA elektrický proud
Pamatujte, že přístroj musí být připojen k ochrannému
vodiči.
Věcné škody
!
Dodržujte údaje uvedené na typovém štítku. Uvedené
napětí se musí shodovat se síťovým napětím.
120
f Připravte přívodní kabel.
f
f Vytáhněte kabelovou průchodku dolů, přitom stiskněte háč-
f
kovou pojistku.
f Přívodní kabel zaveďte „průchodkou el. rozvodů I" (viz kapi-
f
tola Technické údaje / Rozměry a přípojky").
f Otevřete „průchodku el. rozvodů I" v požadovaném místě
f
prostupu. Řídicí rozvod regulátoru tepelných čerpadel zasuň-
te s přiloženým šroubením.
f Opět zajistěte kabelovou průchodku.
f
f Přívodní kabel s požadovaným výkonem a řídicí rozvod
f
regulátoru tepelných čerpadel připojte podle schémat elek-
trického zapojení (viz kapitola „Technické údaje / Schémata
elektrického zapojení a přípojky").
f Ze spodního krytu sundejte lepicí záslepku.
f
f Přiloženou lepicí záslepku pevně přilepte.
f
f Přiloženou nálepku schématu zapojení nalepte na vnitřní
f
stranu spodního krytu.
f Vyšroubujte šrouby na regulátoru.
f
f Odejměte knoflík regulátoru teploty.
f
f Namontujte spodní krytku.
f
f Regulátor upevněte šrouby na spodní kryt.
f
f Nasaďte tlačítko regulátoru teploty.
f
f Na typovém štítku označte křížkem zvolený příkon a napětí.
f
64
| SBP 100
168843_SBP_100_de_en_fr_cs_pl.indb 64
270
f Přiložený typový štítek nalepte ve vyobrazené poloze.
f
10.4 Příslušenství pro kompaktní instalace
tepelného čerpadla
10.4.1 Rozsah dodávky
WPKI-H E
Kompaktní instalace tepelného čerpadla obsahuje všechny po-
třebné součásti k připojení topného systému k zásobníku SBP 100.
7
8
6
5
60
40
°C
80
20
100
0
120
2
3
4
Topení vratná strana
1 Tlumicí díly EPS
2 Připojovací kus G 1 ¼
3 Připojovací kus G 1 s kulovým uzavíracím ventilem
Topení vstup.strana
4 Připojovací kus G 1 s kulovým uzavíracím ventilem
5 Teploměr
6 Kulový uzavírací ventil
7 Připojovací koleno G 1 ¼ s přípojkou pro pojistný ventil
8 nástěnný držák
Nr.: 000000-0000-000000
Made in Germany
