G
E
part
pièce
parte
A
base rail (left & right) / rail de base (gauche et droit) / riel base (izquierdo y derecho)
B
base rail endcap / capuchon d'extrémité de rail de base / tapón del riel base
C
plastic wedge/shim / coin/cale en plastique / espaciador/división de plástico
rubber expansion block / bloc d'expansion en caoutchouc / bloque de expansión
D
de goma
1/8" strips for trucks that do not require plastic wedge  /   s him (not shown)
bandes de 1/8 po (0,32 cm) pour camionnettes qui ne requièrent pas
de coin/cale en plastique (non illustrées)
tiras de 3 mm (1/8 pulg.) para camionetas que no requieren un
espaciador/división de plástico (no se muestra)
hardware kit
ensemble de quincaillerie
conjunto de tornillería
E
pocket nut / écrou de gaine / tuerca con alojamiento
3/8" safety bolt
F
boulon de sûreté de 3/8 po (1 cm)
perno de seguridad de 10 mm (3/8 pulg.)
3" socket head cap screw (SHCS)
G
vis à chapeau à tête creuse de 3 po (7,6 cm)
tornillo Allen (SHCS) de 7,6 cm (3 pulg.)
H
plastic access plug / bouchon d'accès en plastique / tapón de acceso de plástico
I
nylon washer / rondelle en nylon / arandela de nylon
IMPORTANT: All Thule TracRac products require specific torque during assembly and install to safely and consistently secure racks and components.
Following these torque specifications is required to maintain functionality and safety, and failure to properly secure will void warranty.
Make sure to use a torque wrench or gun providing allowing specific torque settings. Ensure cordless torque guns are fully charged.
IMPORTANT : Tous les produits Thule TracRac requièrent un couple précis lors de l'assemblage et de l'installation afin de fixer de façon sécuritaire
et uniforme les supports et les composants. Il faut suivre ces spécifications de couple pour assurer la fonctionnalité et la sécurité.
Toute fixation inadéquate annulera la garantie. Assurez-vous d'utiliser une clé dynamométrique ou un pistolet pneumatique pour
obtenir les couples spécifiés. Assurez-vous que les pistolets pneumatiques sans fil sont entièrement chargés.
IMPORTANTE: Todos los productos Thule TracRac requieren un torque específico durante el armado y la instalación para que los portaequipajes
y los componentes queden asegurados con firmeza y consistencia. La s especificaciones de torque tienen como fin asegurar
la funcionalidad y la seguridad. En caso de no respetarse, la garantía quedará anulada. Use una llave o una pistola de torque
para lograr las especificaciones de torque correctas. Si usa una pistola de torque inalámbrica, verifique que las baterías estén cargadas.
506-7007_03

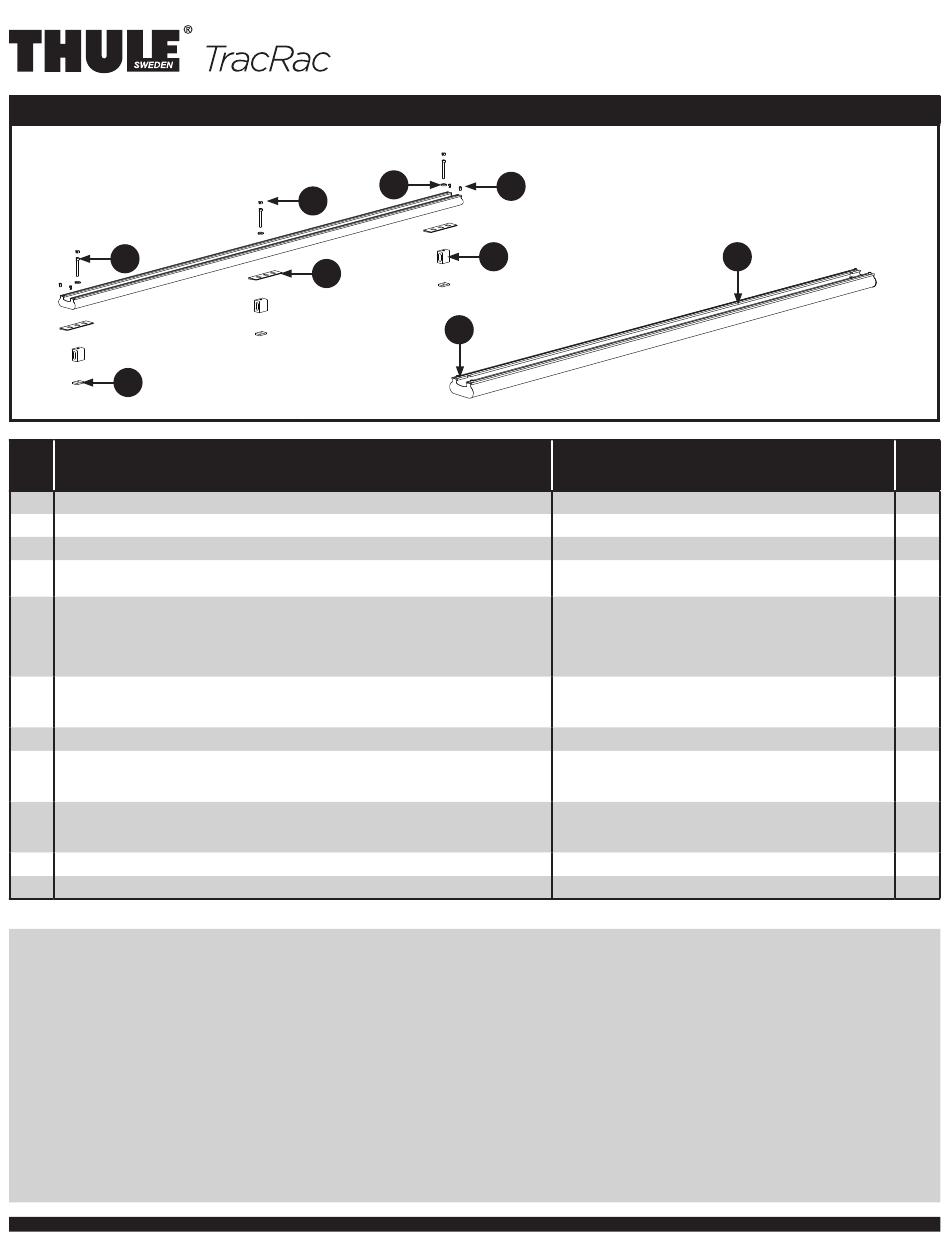

PARTS INCLUDED • PIÈCES INCLUSES • PIEZAS INCLUIDAS
I
H
C
description
description
descripcion
F
D
B
HD-21000-A (full size / pleine grandeur / tamaño completo)
HD-21501 (short/compact / courte/compacte /

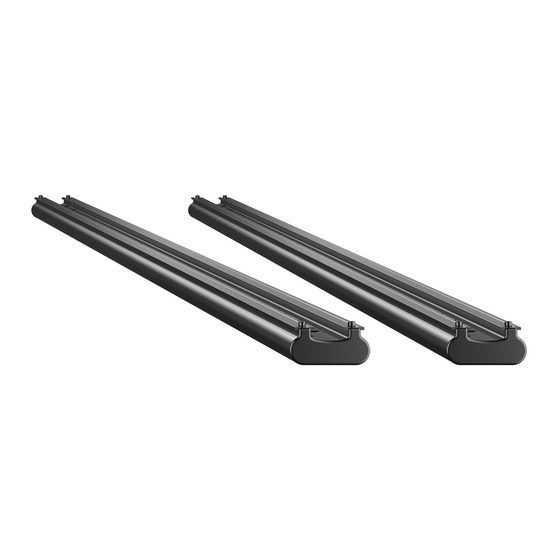

SR Base Rails
A
part number
numéro de pièce
numero de parte
—
854-2536-001
852-7645-001
RB-11032-1
RB-20002-1
corto/compacto)
—
—
—
—
—
qty.
qté
cant.
2
4
4/6
4/6
1
1
4/6
8
4/6
30
6
1 of 12
