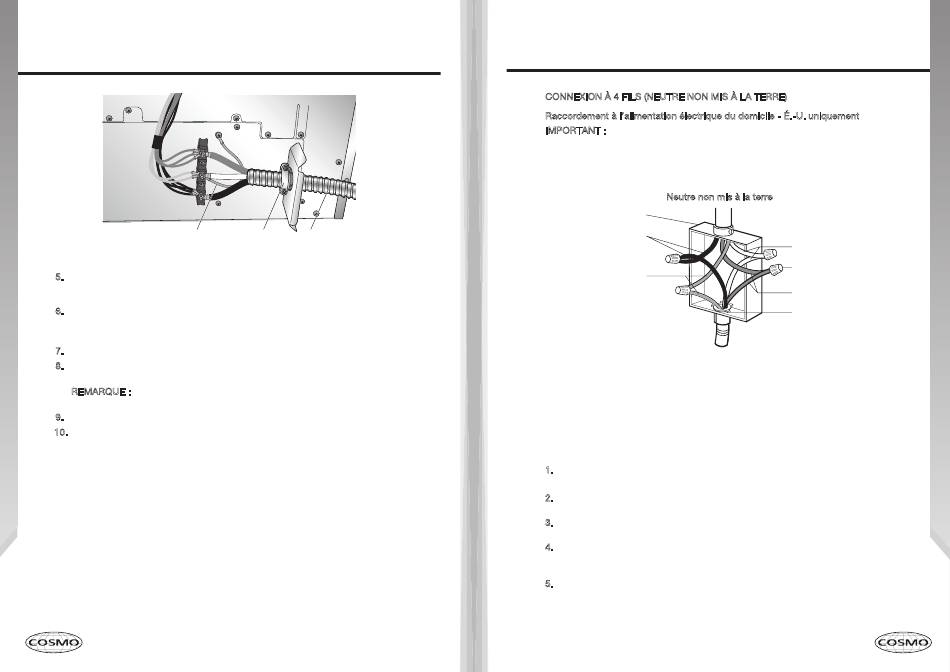

Instructions d'installation
a
a
b
Cavalier
Serre-câble
(homologation UL)
5. À l'aide d'un tourne-écrou de 5/16" et de l'un des écrous hexagonaux no
10-32, raccorder le conducteur terre (verts ou nus) du conduit sur la
borne centrale du bornier avec le cavalier vert de la cuisinière.
6. À l'aide d'écrous hexagonaux no 10-32, raccorder les conducteurs rouges
et noirs du cordon d'alimentation sur les bornes externes du bornier avec
les conducteurs rouges et noirs correspondants de la cuisinière.
7. Serrer entièrement les écrous hexagonaux, puis vérifier la connexion.
8. Positionner la partie inférieure du serre-câble sous le conduit et serrer les
vis du serre-câble.
REMARQUE : Avant de serrer les vis, veiller à ce que le serre-câble soit
positionné par-dessus le conduit ET NON par-dessus les conducteurs.
9.
Réinstaller le panneau d'accès au raccordement à l'alimentation électrique.
10. Rentrer l'excédent de conduit dans la partie encastrée du panneau arrière.
b
c
c
Conduit
46
43
Instructions d'installation
CONNEXION À 4 FILS (NEUTRE NON MIS À LA TERRE)
Raccordement à l'alimentation électrique du domicile - É.-U. uniquement
IMPORTANT : Utiliser le câble à 4 conducteurs provenant de l'alimentation
électrique du domicile aux États-Unis lorsque les codes locaux ne permettent
pas la mise à la terre par l'intermédiaire du conducteur neutre, en cas de
nouvelle installation avec alimentation par un circuit de dérivation (1996 NEC),
dans les résidences mobiles et les véhicules récréatifs, dans les nouvelles
constructions, et au Canada.
Neutre non mis à la terre
a
b
c
d
a
e
Boîtier de connexion
Connecteur
de conduit
b
Fils noirs
(homologation UL ou
c
CSA)
Fils rouges
f
d
Conducteurs de
Câble du cuisinière
liaison à la terre (verts
ou nus)
1. Connecter ensemble les 2 conducteurs noirs
fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges
fils (homologation UL).
3. Connecter ensemble les 2 conducteurs neutres (blancs)
connecteur de fils (homologation UL).
4. Connecter le conducteur (vert ou nu) de liaison à la terre
du cuisinière au conducteur (vert ou nu) de liaison à la terre dans le
boîtier de connexion – utiliser un connecteur de fils (homologation UL).
5. Installer le couvercle du boîtier de connexion.
47
44
i
h
g
f
e
g
Connecteur de fils
(homologation UL)
h
Conducteurs neutres
(blancs)
i
Alimentation
électrique du domicile
avec un connecteur de
b
avec un connecteur de
c
avec un
h
du câble
f
