Instructions d'installation
8. Positionner la partie inférieure du serre-câble sous le cordon
d'alimentation et serrer les vis du serre-câble.
REMARQUE : Avant de serrer les vis, veiller à ce que le serre-câble soit
positionné par-dessus le cordon ET NON par-dessus les conducteurs.
9. Réinstaller le panneau d'accès au raccordement à l'alimentation électrique.
10. Brancher la cuisinière sur une prise reliée à la terre.
11. Rentrer l'excédent du cordon d'alimentation dans la partie
encastrée du panneau arrière.

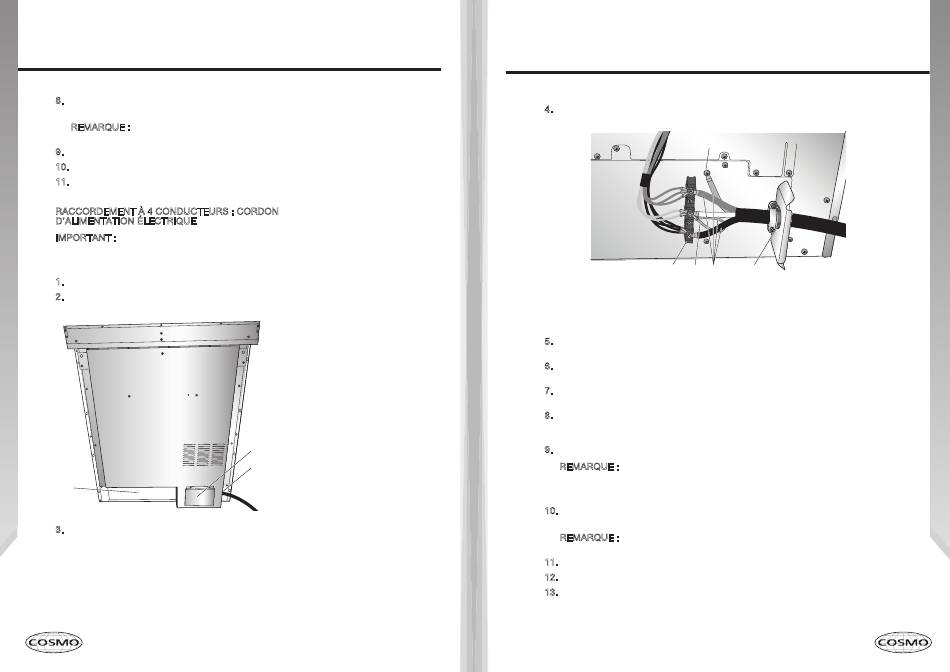

RACCORDEMENT À 4 CONDUCTEURS : CORDON
D'ALIMENTATION ÉLECTRIQUE
IMPORTANT : Utiliser cette méthode pour les nouvelles installations à circuit
de dérivation (code des installations électriques des USA (NEC) 1996), les
résidences mobiles et les véhicules de loisirs, ainsi que dans toute région où
le code local interdit le raccordement à la terre par le conducteur neutre.
1. Déconnecter la source de courant électrique.
2. Retirer le panneau d'accès situé sur le côté droit inférieur du panneau
arrière pour dévoiler le bornier.
c
3. Installer un serre-câble homologué UL sur l'ouverture du cordon
d'alimentation sur la bride de support, et serrer entièrement l'écrou du
serre-câble.
a
Panneau d'accès
au raccordement à
l'alimentation électrique
b
Ouverture du cordon
d'alimentation
c
Encastrement
a
b
40
37
Instructions d'installation
4.
Faire passer le câble d'alimentation électrique à travers le serre-câble.
Laisser suffisamment de mou pour raccorder facilement le câblage au
bornier.
a
b
c
d
a
d
Vis de mise à la terre
b
Bornier
e
c
Cavalier
5. Retirer le cavalier vert de sous la vis de terre et le remplacer par le conducteur
vert du cordon d'alimentation et serrer la vis de terre.
6. Former une boucle avec le cavalier vert retiré de la vis de terre sur son
extrémité attachée à la borne centrale du bornier.
7. À l'aide d'un tourne-écrou de 5/16", raccorder le conducteur neutre (blanc) sur
la borne centrale du bornier en utilisant l'un des écrous hexagonaux no 10–32.
8. À l'aide d'écrous hexagonaux no 10-32, raccorder les conducteurs rouges et
noirs du cordon d'alimentation sur les bornes externes du bornier avec les
conducteurs rouges et noirs correspondants de la cuisinière.
9. Serrer entièrement les écrous hexagonaux, puis vérifier la connexion.
REMARQUE : Lors du remplacement du cordon d'alimentation, utiliser
seulement un cordon d'alimentation de calibre 250 V minimum, 50 A, conçu
pour une ouverture de raccordement de diamètre nominal de 1 3/8" (3,5 cm),
avec cosses circulaires et conçu pour être utilisé avec des cuisinières.
10. Positionner la partie inférieure du serre-câble sous le cordon d'alimentation
et serrer les vis du serre-câble.
REMARQUE : Avant de serrer les vis, veiller à ce que le serre-câble soit
positionné par-dessus le cordon ET NON par-dessus les conducteurs.
11. Réinstaller le panneau d'accès au raccordement à l'alimentation électrique.
12. Brancher la cuisinière sur une prise reliée à la terre.
13. Rentrer l'excédent du cordon d'alimentation dans la partie
encastrée du panneau arrière.
41
38
e
Conducteurs du cordon
d'alimentation
Serre-câble (homologation
UL)
