Instructions d'installation

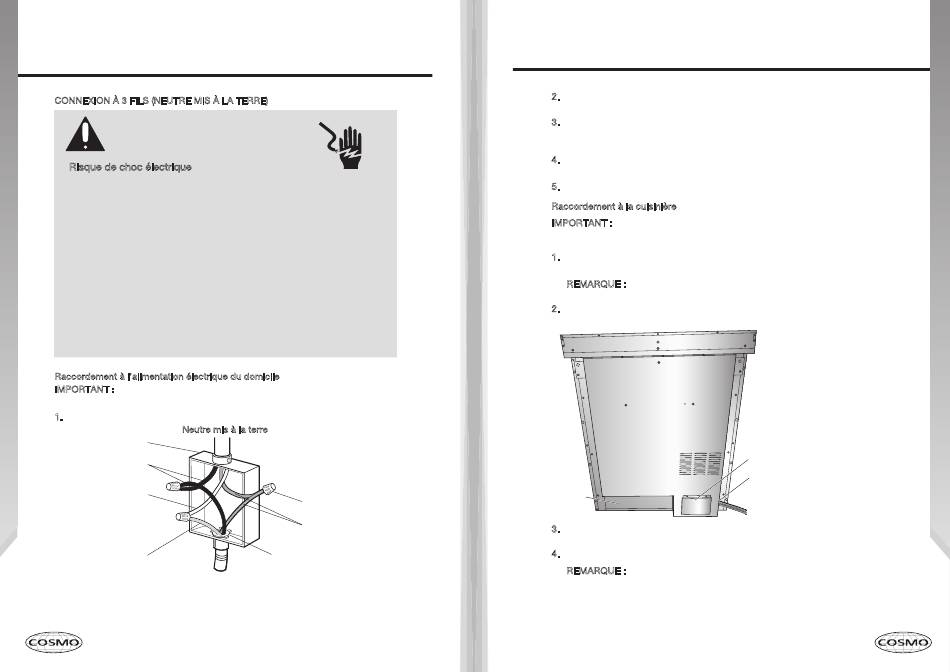

CONNEXION À 3 FILS (NEUTRE MIS À LA TERRE)
AVERTISSEMENT
Risque de choc électrique
Le raccordement à la terre par le conducteur neutre est interdit
pour les nouvelles installations à circuit de dérivation (Code
national de l'électricité 1996), les résidences mobiles et les
véhicules de loisirs, ainsi que dans toute région où les codes
locaux interdisent le raccordement à la terre par le conducteur
neutre. Pour les installations où le raccordement à la terre par le
conducteur neutre est interdit, se reporter au schéma Neutre non
relié à la terre.
Pour raccorder l'appareil à la terre, utiliser le conducteur ou la
borne de mise à la terre.
Connecter de la manière habituelle le conducteur ou la borne
neutre au neutre du circuit de dérivation.
Le non-respect de cette instruction peut causer un décès, un
incendie ou un choc électrique.
Raccordement à l'alimentation électrique du domicile
IMPORTANT : Utiliser le câble à 3 conducteurs depuis l'alimentation électrique
du domicile lorsque les codes locaux autorisent un tel raccordement.
1. Déconnecter la source de courant électrique.
Neutre mis à la terre
a
i
b
c
d
e
a
d
Boîtier de
Conducteur de liaison à la
connexion
terre (vert ou nu)
b
e
Fils noirs
Câble du cuisinière
c
f
Fil (blanc) neutre
Connecteur de conduit
(homologation UL)
h
g
f
g
Fils rouges
h
Connecteurs de fils
(homologation UL)
i
Alimentation
électrique du domicile
44
41
Instructions d'installation
2. Connecter ensemble les 2 conducteurs noirs
fils (homologation UL).
3. Connecter le conducteur neutre (blanc)
d
liaison à la terre
(du câble du cuisinière) avec un connecteur de fils
(homologation UL).
4. Connecter ensemble les 2 connecteurs rouges
de fils (homologation UL).
5. Installer le couvercle du boîtier de connexion.
Raccordement à la cuisinière
IMPORTANT : Utiliser cette méthode uniquement si les codes locaux
autorisent la connexion du conducteur de terre du châssis au conducteur du
neutre du cordon d'alimentation électrique.
1. Faire passer les conducteurs du cordon d'alimentation à travers le
conduit de métal flexible.
REMARQUE : Laisser suffisamment de mou pour raccorder facilement les
câbles au bornier.
2. Retirer le panneau d'accès situé sur le côté droit inférieur du panneau
arrière pour dévoiler le bornier.
c
3. Installer un serre-câble homologué UL (non fourni) sur l'ouverture du conduit
sur la bride, et serrer entièrement l'écrou du serre-câble.
4. Passer l'extrémité du conduit à travers le serre-câble.
REMARQUE : Laisser suffisamment de mou pour raccorder les câbles au
bornier.
45
42
avec un connecteur de
b
c
et le conducteur vert (ou nu) de
avec un connecteur
g
a
Panneau d'accès
au raccordement à
l'alimentation électrique
b
Ouverture du conduit
c
Encastrement
a
b
