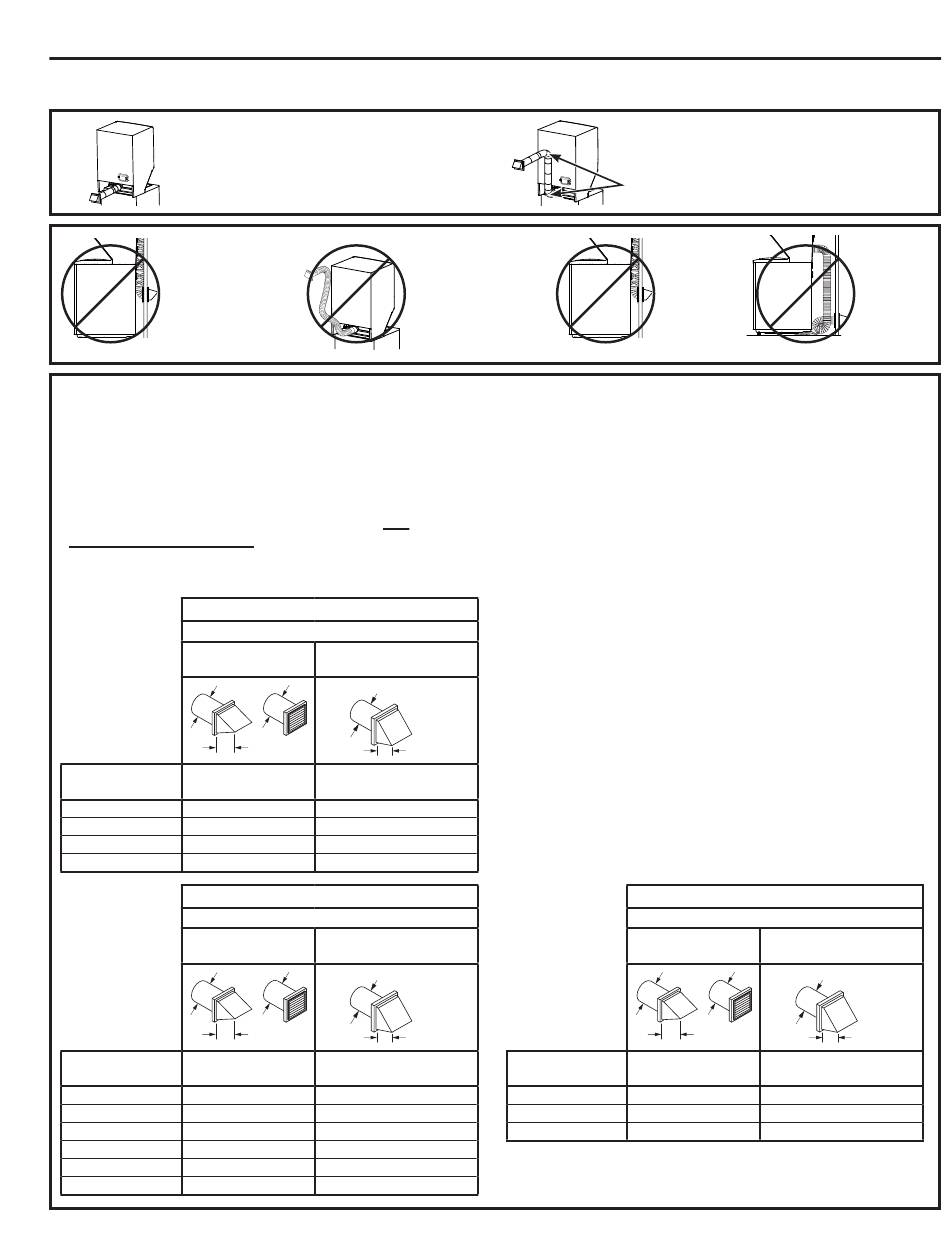

SALIDA AL EXTERIOR DE LA SECADORA (cont.)
• CORTE el conducto lo más corto
posible e instálelo derecho en la
pared.
• NO doble o
pliegue los
conductos. Utilice
codos si algunos
codos resultan
necesarios.
LONGITUD DE SALIDA
Al utilizar una salida de mayor longitud a la especificada se:
• Incrementarán los tiempos de secado y el costo de energía.
• Reducirá la vida útil de la secadora.
• Acumulará pelusa, lo que podría generar un riesgo
potencial de incendio.
La correcta instalación de salida es SU
RESPONSABILIDAD.
Los problemas generados por una instalación
incorrecta no se encuentran cubiertos por la garantía.
LONGITUD MÁXIMA RECOMENDADA
LONGITUD
DE ESCAPE
Recomendado
27"
MODELOS DE
VENTILACIÓN
4" DIA.
NORMALE
4"
Cantidad de codos
Metal Rígido
de 90°
0 56 Pies
1 48 Pies
2 40 Pies
3 32 Pies
LONGITUD MÁXIMA RECOMENDADA
LONGITUD
DE ESCAPE
Recomendado
27"
MODELOS DE
VENTILACIÓN 4" DIA.
LARGA
4"
Cantidad de codos
Metal Rígido
de 90°
0 200 Pies
1 185 Pies
2 175 Pies
3 165 Pies
4 155 Pies
5 145 Pies
Instrucciones de instalación
• NO utilice una
longitud de salida
excesiva. Corte
los conductos con
la longitud más
corta posible.
Tipos de campanas de escape
Use sólo para
instalaciones de cortas
4" DIA.
4" DIA.
2-1/2"
Metal Rígido
42 Pies
34 Pies
26 Pies
18 Pies
Tipos de campanas de escape
Use sólo para
instalaciones de cortas
4" DIA.
4" DIA.
2-1/2"
Metal Rígido
175 Pies
165 Pies
155 Pies
145 Pies
135 Pies
125 Pies
Codos
• NO
aplaste el
conducto
contra la
pared.
La longitud MÁXIMA PERMITIDA del sistema de salida
depende del tipo de conducto, la cantidad de curvas, la
clase de campana de salida (cubierta de pared) y todas
las condiciones indicadas en el gráfico.
• Codos internos agregados para conversiones de
ventilación lateral o inferior se deberán incluir en la
cuenta total de los codos.
• Cualquier codo superior a 45º debería ser considerado
como un codo de 90º; un codo de 45° o menos puede
ser ignorado.
• Dos codos de 45° deberán ser considerados como un
codo de 90°. Para el escape lateral, agregue un codo
de 90° a la tabla.
• Para cada codo adicional de 90°, reduzca en 10 pies
la longitud permisible del sistema de escape.
• En el cálculo de la longitud total del sistema de
ventilación, debe agregar todas las partes rectas
y codos del sistema (incluyendo el conducto de
transición).
LONGITUD MÁXIMA RECOMENDADA
LONGITUD
DE ESCAPE
Recomendado
24"
MODELOS DE
VENTILACIÓN 4" DIA.
NORMALE
Cantidad de codos
Metal Rígido
de 90°
0
1
2
13
• UTILICE codos cuando hagan
falta curvas.
Tipos de campanas de escape
Use sólo para
instalaciones de cortas
4" DIA.
4" DIA.
4"
Metal Rígido
43 Pies 36 Pies
33 Pies 26 Pies
24 Pies 16 Pies
• NO
coloque
la
secadora
en el
conducto.
2-1/2"
