Aansluiting aanvullende verwarming (ZH) bij beschikbare in apparaat geïntegreerde thermostaat (RTi) . . .
RTi 102 E

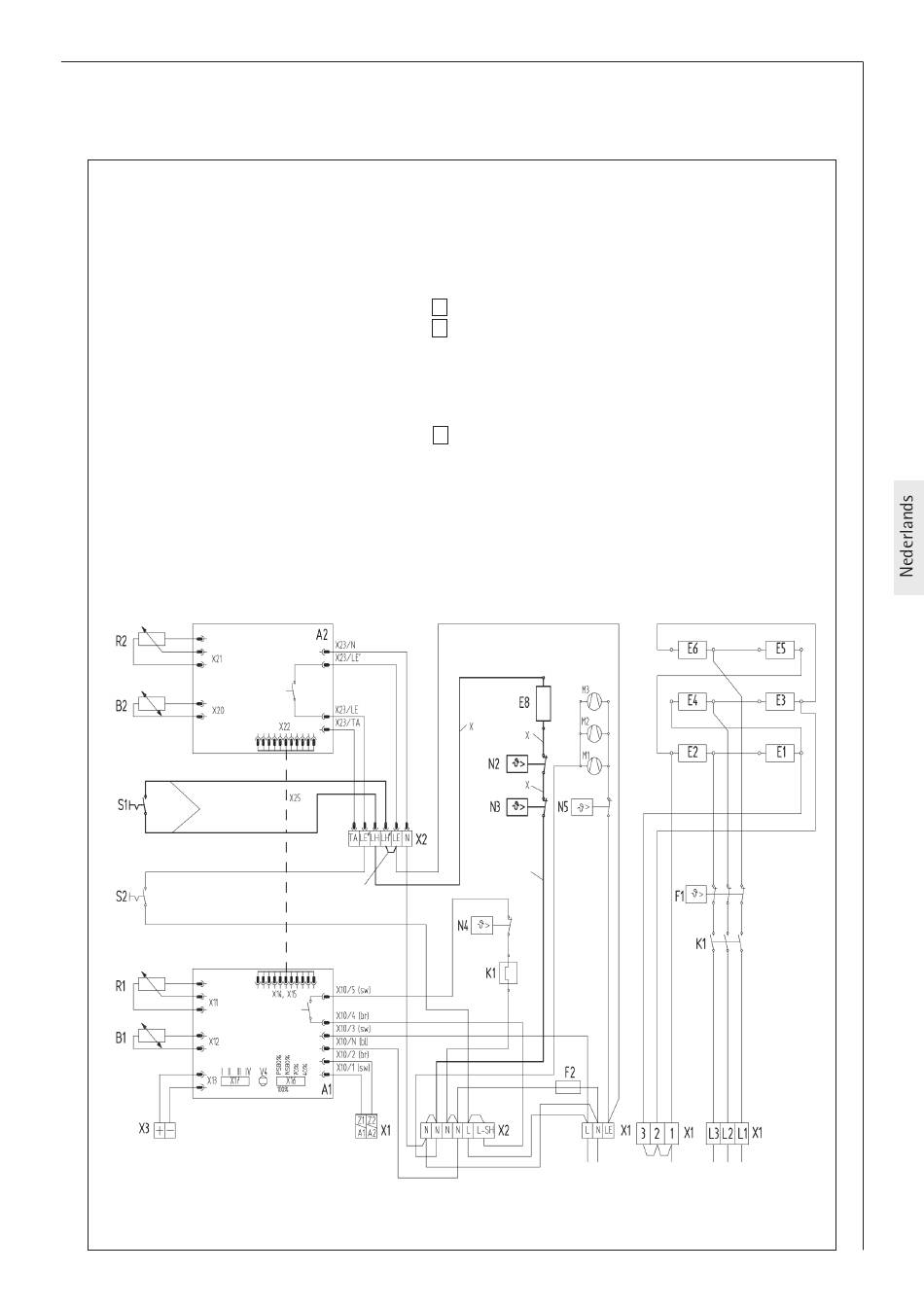

Schakelschema WSP 1210 F - 4810 F met ZH en RTi 102 E
Schakelschema WSP 3510 N en 5010 N met ZH en RTi 102 E
A1:
Elektronische oplaadregelaar
B1:
Kerntemperatuurvoeler - opladen
E1 - E6:
Verwarmingselement (accumulator)
F1:
Veiligheidstemperatuurbegrenzer
F2:
Zekering 250 V 2 A traag
K1:
Thermorelais
M1 - M3:
Ventilator ontladen
N4:
Temperatuurbegrenzer - opladen
N5:
Temperatuurbegrenzer - ontladen
R1:
Regelaar – opladen (keuzeschakelaar)
V4:
Controlelampje werking noodwerking
X1:
Netaansluitklemmen
X2:
Aansluitklemmen
X3:
DC-aansluitklem 0,91 - 1,43 V
X16:
Besturingsignaalaanpassing 4-traps
X17:
Vermogensreductievoorziening
4-traps
Elektron. ontlaadregelaar
sw, ca. 420 lg
Elektron. oplaadregelaar
DC-signaal
oplaadbesturingssignaal
Speciale accessoires
worden niet meegeleverd, bij inbouw de desbetreffende accessoires aankruisen
X
A2:
B2:
R2:
S2:
X
E8:
N2:
N3:
S1:
Tijdens het inbouwen van de aanvullende verwarming (E8)
het toegestane schakelvermogen van de thermostaat in acht
nemen!
Cu-brug
AC-signaal 230 V
Besturingssignaal opladen
Geïntegr. thermostaat 2-punts
Geïntegr. thermostaat proportioneel
Elektronische ontlaadregelaar
Temperatuurvoeler ontladen
Regelaar – ontladen (keuzeschakelaar)
AAN/UIT-schakelaar thermostaat
Aanvullende verwarming
Aanvullende verwarming
Temperatuurregelaar – aanvullende verwarming
Temperatuurregelaar – aanvullende verwarming
AAN/UIT-schakelaar – aanvullende verwarming
X = Kabelboom
bl, ca. 230 lg
Besturingscircuit
1/N/PE ~ 50 Hz 230 V
Voor de installateur
3/N/PE ~ 50 Hz 400 V
