3.3.3 Raccordement du câblage de l'EBM
Il est possible de raccorder plus d'un EBM afin de mettre en œuvre tout
niveau d'autonomie sans alimentation secteur. Raccordez tous les
modules de batterie en cascade tel qu'indiqué dans la figure ci-dessous :
1. RACCORDEMENT : utilisez 3 câbles d'une section de 10 mm
(TERRE, +, N et -).
2. Raccordez les fils aux bornes correspondantes en suivant avec
exactitude les instructions données ci-dessous :
Pour les versions 9E6Ki, 9E10Ki, 9E10KiXL :
a - Assurez-vous que le porte-fusibles du module de batterie externe
est ouvert.
b - Raccordez le fil de terre (PE) à la visse de terre de l'EBM (PE).
c - Raccordez le fil (+) à la borne (+) de l'EBM.
d - Raccordez le fil (-) à la borne (-) de l'EBM.
Force de serrage recommandée : 1,6 Nm. (Pour le schéma de câblage
détaillé, voir la figure 3-9~10.)
EXTENSION DE BATTERIE

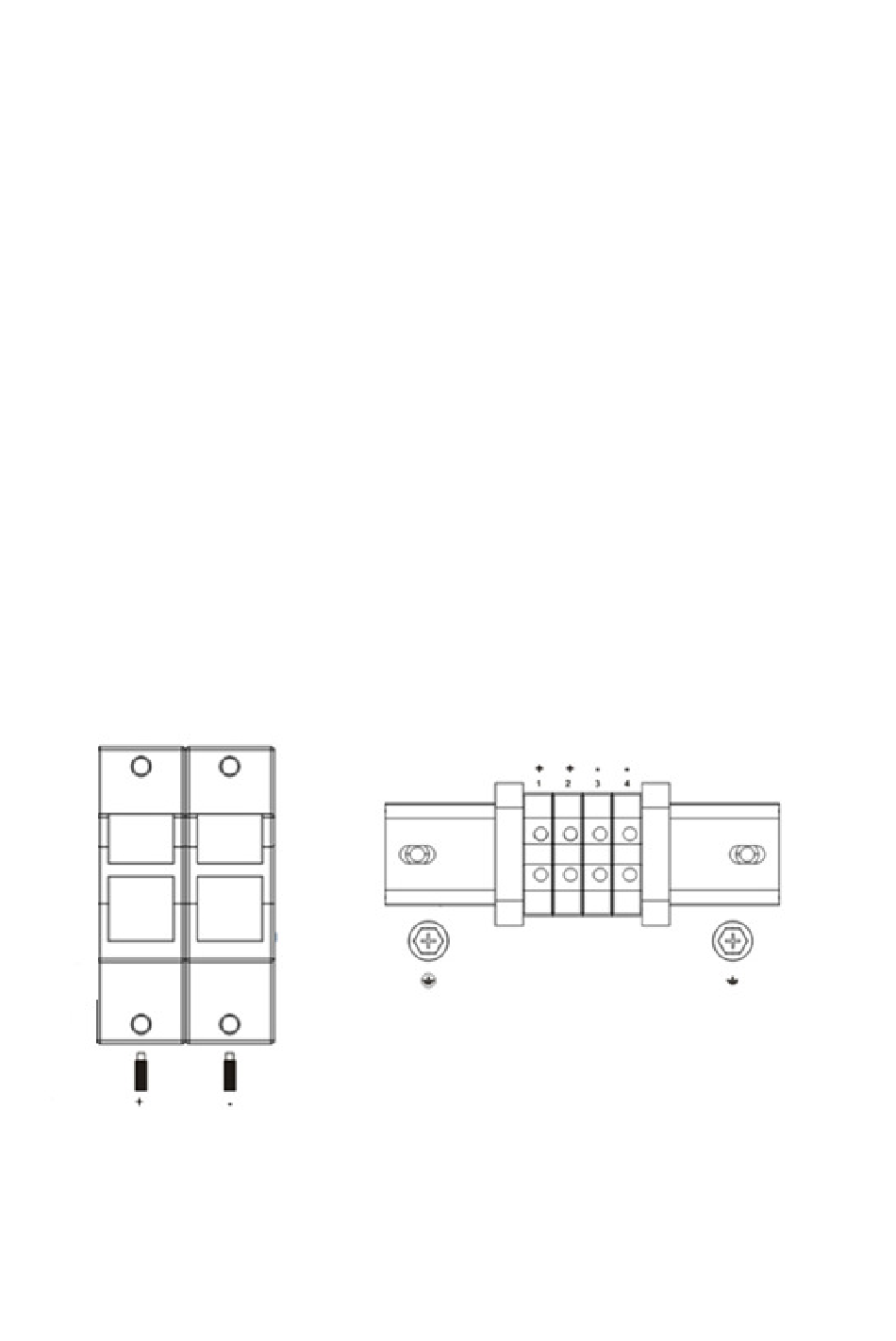

Fig. 3-8 Vue de la borne de l'EBM (fusible
pour les versions 9E6Ki, 9E10Ki, 9E10KiXL
sans conducteur neutre)
