Attention : vous devez installer un contacteur de sécurité contre les
retours de tension provenant de l'onduleur. Après cela, une étiquette
d'avertissement doit être ajoutée avec la formulation suivante, ou un
équivalent, sur le contacteur CA externe : RISQUE DE RETOUR DE
TENSION. Isolez l'onduleur avant d'intervenir sur ce circuit, puis vérifiez la
présence d'une tension dangereuse entre toutes les bornes. Le régime
nominal actuel de T (contacteur CA) doit être supérieur à 1,3 fois la
capacité de l'onduleur.
Entrée monophasée
B Cde à distancede la bobine
Q Interrupteur principal d'entrée
T Contacteur CA
L Phase
N Neutre
Entrée triphasée
B Cde à distancede la bobine
Q Interrupteur principal d'entrée
T Contacteur CA
L1 L2 L3 Phases
N Nneutre

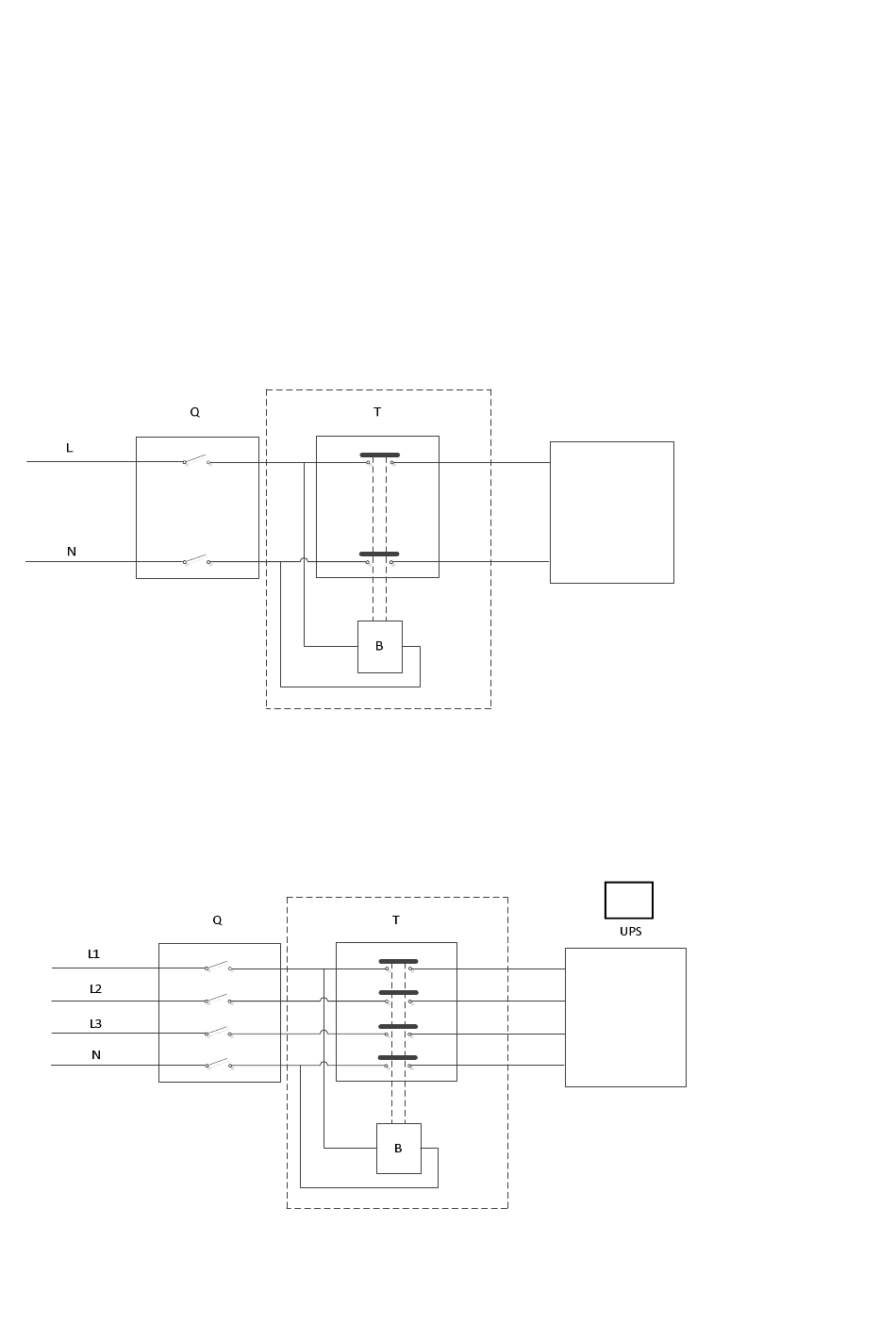

Fig. 3-2 Installation type d'un dispositif d'isolement externe
Onduleur
ENTRÉE
PRINCIPALE
ENTRÉE
PRINCIPALE
15
