Entretien périodique et réglage

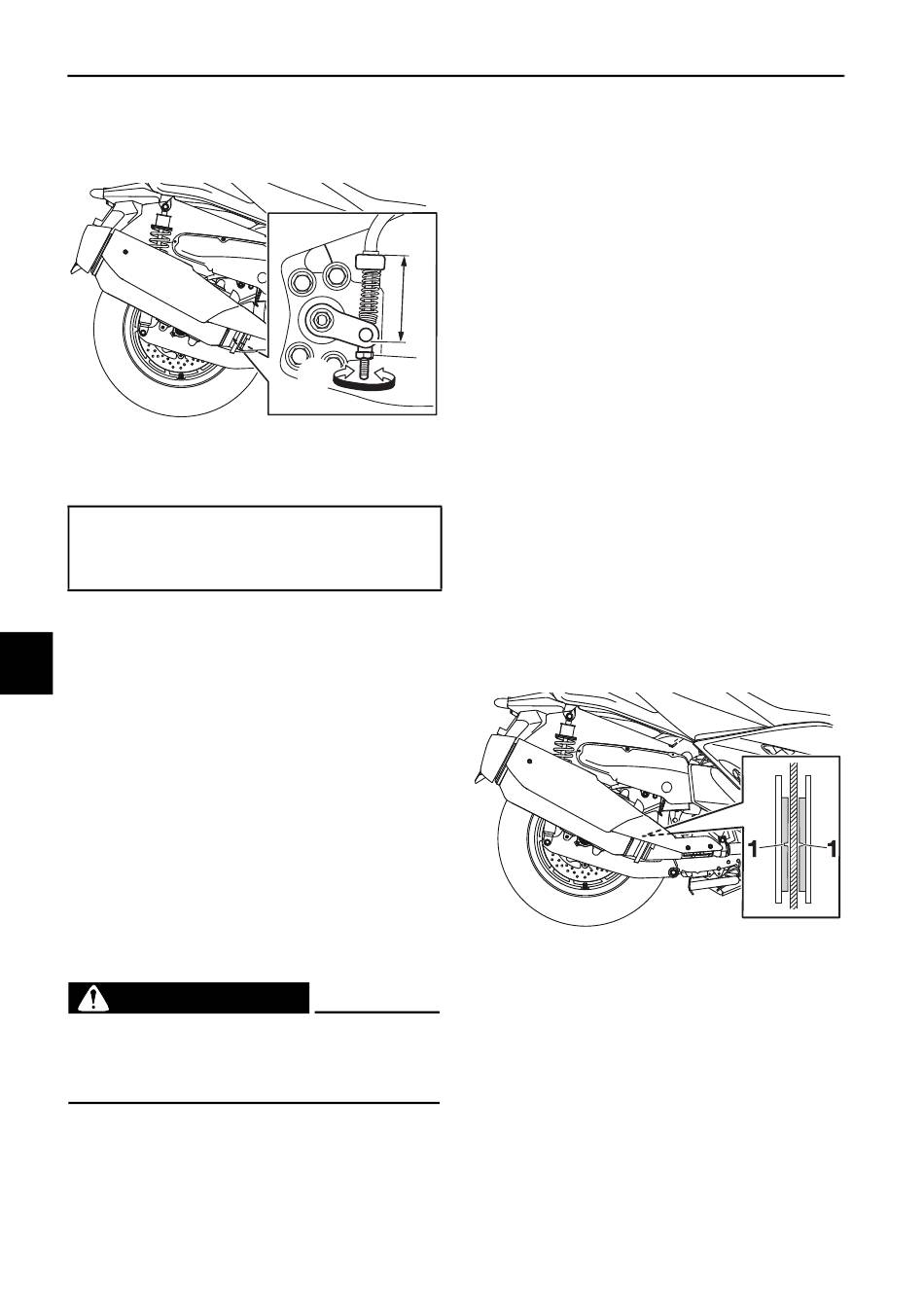

Réglage du câble de blocage du
frein arrière
ZAUM1515
1. Écrou de réglage
2. Longueur du câble de blocage du frein ar-
rière
Longueur du câble de blocage du
frein arrière :
66.5–67.5 mm (2.62–2.66 in)
Contrôler régulièrement la longueur du
câble de blocage du frein arrière et la régler
le cas échéant.
7
1. Relâcher le verrou de levier de frein ar-
rière.
2. Pour augmenter la longueur du câble
de blocage du frein arrière, tourner
l'écrou de réglage à l'étrier de frein ar-
rière dans le sens (a). Pour la réduire,
tourner l'écrou de réglage dans le
sens (b).
3. Vérifier que le verrou de levier de frein
arrière (page 4-14) fonctionne correc-
tement et que la roue arrière tourne li-
brement lorsqu'elle est libérée.
AVERTISSEMENT
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
FAU53033
Contrôle du blocage du frein ar-
rière
Contrôler le blocage du frein arrière aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
2
2
1
(a)
(a)
(b)
(b)
1. Rainure d'indication d'usure de plaquette de
FWA20290
7-23
1. Régler le câble de blocage du frein ar-
rière.
2. Actionner le blocage du frein arrière et
essayer de pousser le véhicule pour
vérifier le bon fonctionnement du frein
arrière.
3. Sur chaque étrier de blocage de frein
arrière figurent des rainures d'indica-
tion d'usure de plaquette. Ces rai-
nures permettent de contrôler l'usure
des plaquettes sans devoir démonter
le frein. Contrôler l'usure des pla-
quettes en vérifiant les rainures. Si une
plaquette de frein est usée au point
que ses rainures ont presque disparu,
faire remplacer la paire de plaquettes
par un concessionnaire Yamaha et
contrôler le blocage du frein arrière.
ZAUM1514
frein
FAUM3970
