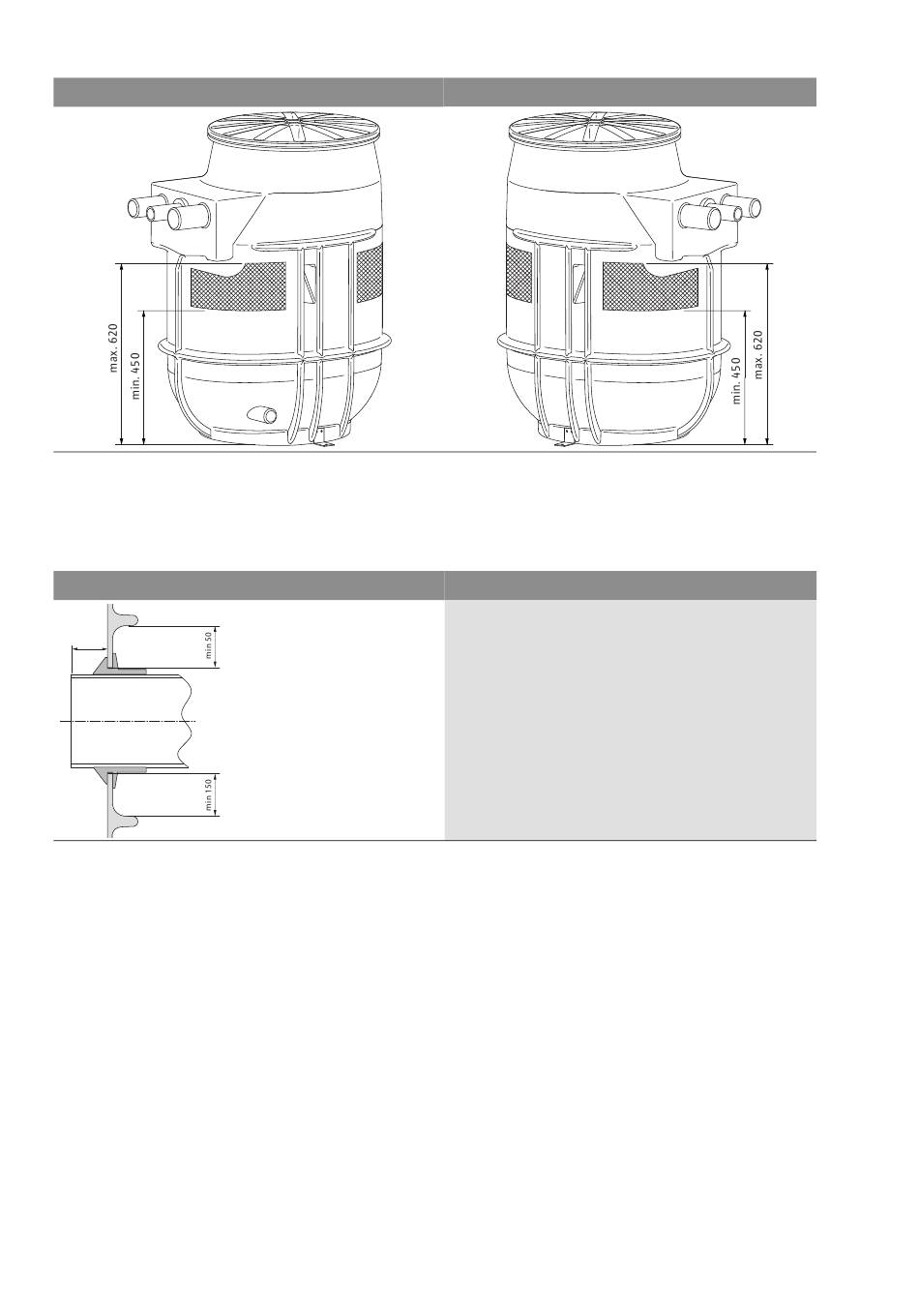

Fig. 9 : Secteur d'alimentation de la cuve (hachuré)
Fig. 10 : Perçage pour l'alimentation
ca. 50
44
• Mesurer la position de l'introduction de la conduite d 'alimentation dans la cuve. Tenir
compte de la hauteur minimale de l'alimentation dans la cuve (fig. 9, 10)!
• Choisir la position de manière à ce que la conduite d'alimentation débouche verticale-
ment sur la surface de la cuve ; tenir compte de la distance minimale de 50 mm entre le
rebord extérieur de l'orifice et les arêtes et nervures adjacentes (fig. 10)!
• Conformément à la norme EN 12056-4, toute station située à l'intérieur d'un bâtiment
nécessite la pose d'une vanne d'arrêt sur la conduite d'alimentation en amont du réservoir
(fig. 6).
7.3.2 Raccord conduite de refoulement
• La conduite de refoulement doit être protégée du gel.
• Sur les installations à l'intérieur de bâtiments, pour prévenir un éventuel reflux de l'égout,
la conduite de refoulement doit comprendre un « siphon rigide » dont le bord inférieur, au
point le plus élevé, doit se trouver au-dessus du niveau de reflux local (généralement le
niveau de la rue) (voir aussi fig. 6).
• Sur les installations à pompe double WS 40-50 D, la jonction des conduites doit être réali-
sée par le client.
7.3.3 Raccordement de la conduite de purge
Raccorder la conduite de purge (circuit hydraulique Ø 75 avec manchon étanche embro-
chable) à la tubulure de la cuve Ø 75 (fig. 12).
• Scier la paroi de la tubulure sur 30 mm,
• Eliminer les bavures et le matériau résiduel.
• Réaliser le perçage de l'alimentation à l'aide de la scie à
cloche (fournie) dans l'un des emplacements (fig. 9) prévus
à cet effet sur le réservoir (observer la fiche technique de la
scie à cloche).
• Ebavurer et lisser la surface de coupe pour obtenir un siège
de joint propre.
• Mettre le joint d'étanchéité en place, enduire la partie inté-
rieure du joint avec du lubrifiant et enfoncer la conduite
d'alimentation d'env. 50 mm. (fig. 10).
