Helo R20 Manuel D'installation Et D'utilisation page 86

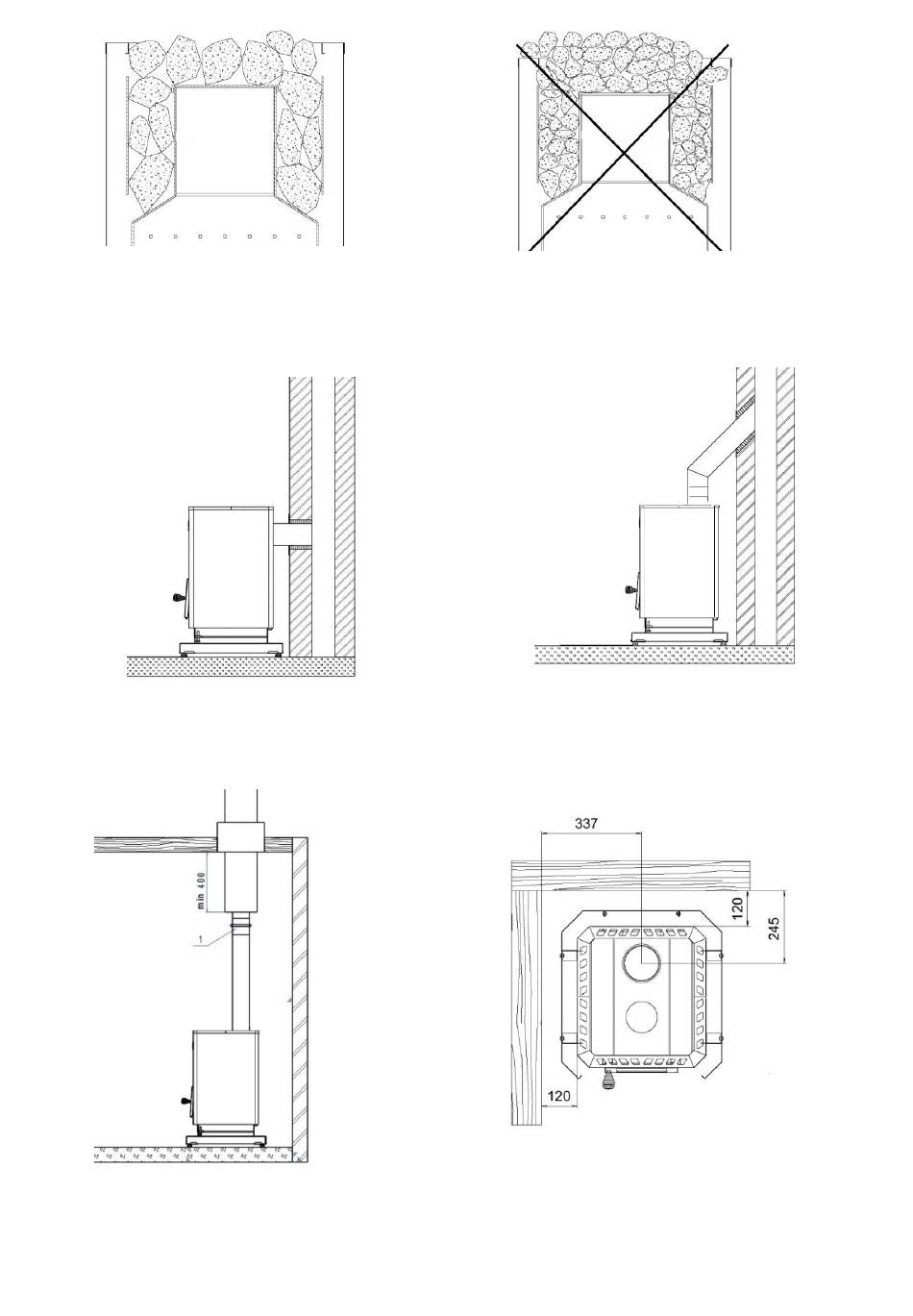

Afbeeldingen 3
De stenen plaatsen, een dwarsdoorsnede van het stenencompartiment van de kachel
Plaats de stenen niet te dicht bij elkaar, zodat er voldoende ruimte tussen de stenen blijft
Afbeeldingen 4 Afbeeldingen 5
Aansluiting aan de achterkant van de kachel met eenl Aansluiting aan de bovenkant van de kachel met een
gemetseld rookkanaal gemetseld rookkanaa
Afbeeldingen 6 Afbeeldingen 7
Aansluiting met een kant-en-klaar rookkanaal van Kastor/Helo Installatie van een Helo-kachel en een beschermwand van Helo
1. Klep
11
