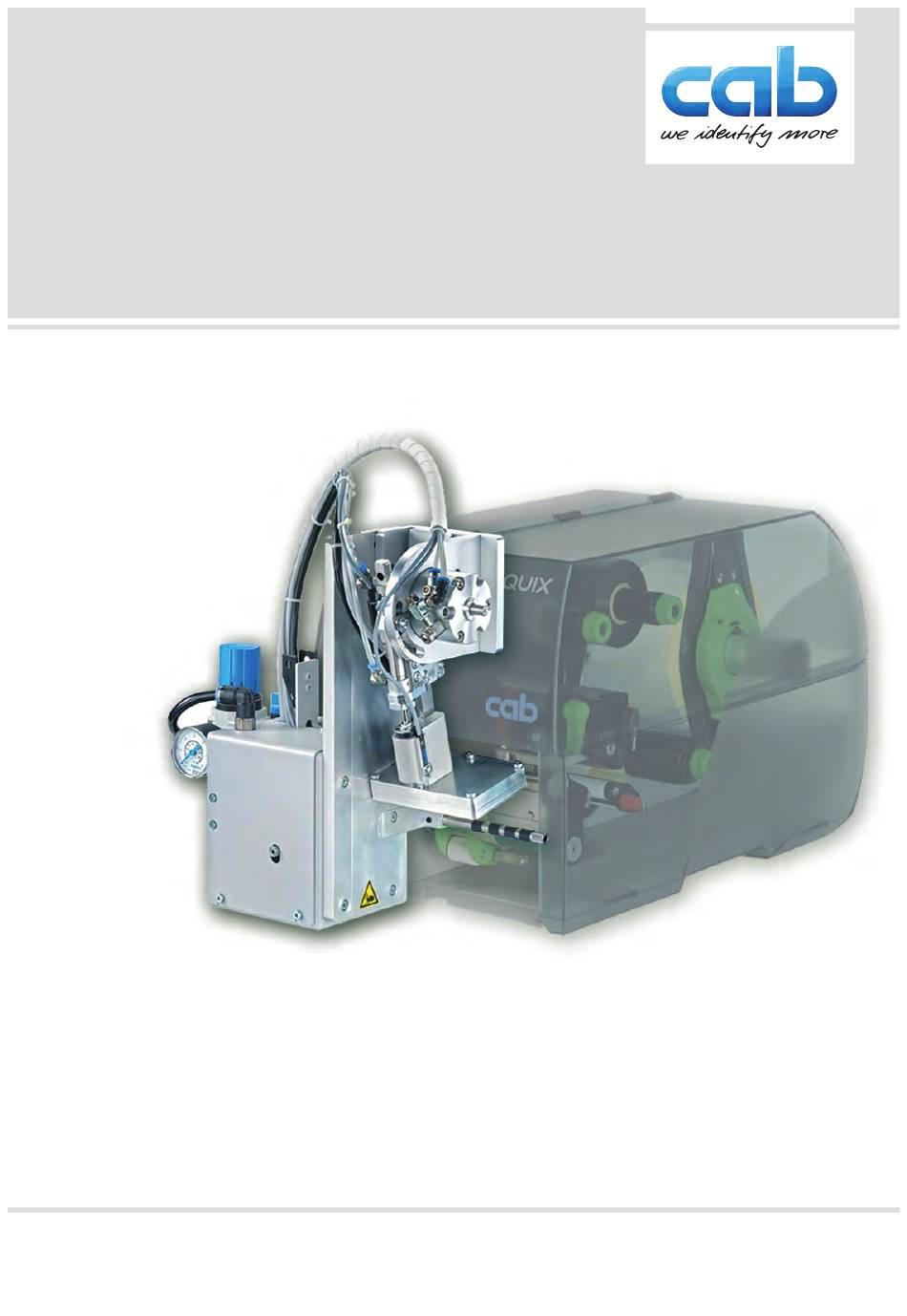

- Page 1 Manuel d'utilisation Applicateur S3200 MADE IN GERMANY...
- Page 2 Pour vos questions ou suggestions veuillez vous adresser à cab Produkttechnik GmbH & Co KG. Traduction française Ce document est traduit depuis l'original en langue allemande. cab technologies ne peut être tenue pour responsable pour toute interprétation erronée de sa forme ou de son contenu.
-
Page 3: Table Des Matières
Détails importants ............................ 6 Données techniques ..........................6 Vue d'ensemble ............................7 Livraison ..............................8 Sécurité de transport S3200 ........................9 Configuration ............................10 Réglages ............................... 12 Réglage de la position d'étiquetage de la semelle ................. 12 Capteurs ..............................13 Butée pour le mode "Soufflage"... -
Page 4: Introduction
• L'appareil est conçu pour être utilisé en association avec une imprimante cab de la série SQUIX exclusivement pour l'étiquetage de matériaux testés et autorisés par le constructeur. Une utilisation autre que celle prévue est à proscrire. Le fabricant ainsi que le revendeur décline toute responsabilité en cas d'incident dû à une telle utilisation ;... -
Page 5: Étiquetage De Sécurité
Introduction • Durant le fonctionnement de l'applicateur certaines pièces sont en mouvement. Cela est valable particulièrement autour de la semelle lorsque l'applicateur se déplace de sa position initiale vers la position d'étiquetage. S'assurer que les habits, cheveux, bijoux etc. des personnes à proximité n'entrent pas en contact avec ces parties en mouvement de l'appareil. -
Page 6: Description Du Produit
Afin d'éviter l'encrassement des canaux d'aspiration de la semelle, un soufflage est effectué après chaque cycle • d'étiquetage. • Pour l'intégration dans un système automatisé, l'interface E/S de l'imprimante est utilisée. Données techniques Applicateur S3200 Vérin rotatif 45°-95° Course du vérin jusqu'à (mm) Pression d'air (bar) La semelle de tamponnage ou de soufflage est fabriquée selon les dimensions de l'étiquette. -
Page 7: Vue D'ensemble
Description du produit Vue d'ensemble Face avant Face arrière Figure 3 Vue d'ensemble - Face arrière Figure 2 Vue d'ensemble - Face avant 1 Manomètre sur l'unité de traitement d'air 12 Guides de positionnement sur l'imprimante 2 Bouton de réglage de pression sur l'unité de 13 SUB-D 9 - Interface pour l'imprimante traitement d'air 14 Régulateur de débit d'aspiration... -
Page 8: Livraison
Description du produit Livraison 1 Applicateur 2 Buse de soufflage (spécifique à la commande) 3 Vis cylindriques (livrées avec la semelle) 4 Semelle (spécifique à la commande) 5 Vis cylindriques pour la fixation de la sécurité de transport 6 Sécurité de transport 7 Documentation Figure 4 Livraison... -
Page 9: Sécurité De Transport S3200
Description du produit Sécurité de transport S3200 La sécurité de transport pour l'applicateur S3200 immobilise les pièces en mouvement de l'applicateur pendant le transport afin d'éviter tous dommages matériels ou personnels. Avertissement ! Avant le montage, débrancher l'imprimante et couper l'air comprimé afin d'éviter des détériorations ou blessures dues à des mouvements incontrôlés de l'applicateur. -
Page 10: Configuration
Configuration Le fonctionnement de l'applicateur peut être modifié par des paramètres tout en conservant la séquence de base. Le réglage le plus important est celui du mode de pose qui peut varier entre "tamponnage" ou "soufflage". L'applicateur fonctionne également sur des modes différents selon la manière et l'ordre d'apposition de l'étiquette pendant le cycle d'étiquetage. - Page 11 Configuration Paramètre Description Par défaut Mode Sélection du mode de pose Tamponnage, Déroulement, Soufflage Tamponnage Déroulement du cycle Impression- Sélection du cycle de fonctionnement : Impression-Pose : Pose Le signal Start déclenche l'impression d'une étiquette et sa pose sur le produit.
-
Page 12: Réglages
Après le réglage, resserrer le contre-écrou et monter le capteur. Lors de l'installation de l'imprimante avec l'applicateur S3200, maintenir une distance de 260-280 mm entre le bord avant du plateau de base de l'imprimante et le produit à étiqueter. -
Page 13: Capteurs
Réglages Capteurs Figure 7 Capteurs Tous les capteurs sont réglés en usine et ne nécessitent aucun réglage particulier. Afin de pouvoir contrôler, une LED s'allume sur le capteur lorsque l'élément à surveiller a atteint la position de déclen- chement du capteur. Capteur 1 - Position de départ du vérin rotatif Capteur 2 - Position d'arrivée du vérin rotatif Capteur 3 - Position de départ du vérin linéaire... - Page 14 Réglages Position Position Position de prise de l'étiquette intermédiaire d'étiquetage Figure 8 Semelle et positions de vérin associées Initialisation des capteurs en fonction Position Position Position des positions de la semelle et des de prise de l'étiquette intermédiaire d'étiquetage vérins Capteur 1 —...
-
Page 15: Butée Pour Le Mode "Soufflage
Réglages Butée pour le mode "Soufflage" Afin de transférer les étiquettes sans contact sur le produit, l'applicateur doit être commuté sur le mode de fonctionnement "soufflage". Dans ce mode, la butée (1) limite la course du vérin linéaire. Réglage de la butée pour le mode "Soufflage" Figure 9 1. -
Page 16: Fonctionnement
Fonctionnement Insertion des consommables Figure 10 Insertion des consommables Insérer le ruban transfert (1) dans l'imprimante. Insérer les étiquettes (2) dans l'imprimante. Les étiquettes avancent en mode de pré-décollement. Plus d'informations sur l'insertion des consommables Manuel d'utilisation de l'imprimante. Précaution ! ... -
Page 17: Mode Test Sans Tâche D'impression
Fonctionnement Mode test sans tâche d'impression Figure 11 Afficheur de l'afficheur, il est possible de simuler En appuyant sur le bouton avance étiquette et sur le bouton un cycle d'étiquetage sans tâche d'impression : Appuyer sur le bouton L'avance d'une étiquette vierge est déclenchée. L'aspiration de la semelle ainsi que l'air de maintien par la buse de soufflage sont activés en même temps. -
Page 18: Mode Normal
Fonctionnement Mode normal Vérifier toutes les connexions avant de démarrer le cycle d'étiquetage. Insérer les étiquettes et le ruban transfert. Veiller en particulier à ce que le système de verrouillage soit bien verrouillé "Insertion des consommables". Ouvrir la vanne d'arrivée d'air comprimé. Précaution ! ... -
Page 19: Dépannage
Dépannage Messages d'erreurs de l'imprimante Pour plus d'informations sur les causes et les solutions des erreurs de l'imprimante (manque étiquette, charger ruban ...) Manuel d'utilisation de l'imprimante. Correction du défaut : Rechercher la cause de l'erreur pour resynchroniser le défilement du papier. Retirer à la main les étiquettes vierges ... -
Page 20: Contrôle Externe Par L'interface E/S De L'imprimante
Dépannage Correction du défaut : Rechercher la cause de l'erreur. Pour quitter l'état d'erreur, appuyer sur le bouton Continuer, Répéter ou Annuler. Continuer procède à l'impression de l'étiquette suivante. Répéter réimprime l'étiquette défectueuse. Uniquement lors de l'erreur Semelle vide. Annuler procède à... - Page 21 Contrôle externe par l'interface E/S de l'imprimante Broche Signal Nom Description Activation / État actif FSTLBL Impression première étiquette +24 V entre les broches 1 et 25 uniquement si Mode = Pose-Impression ne pas utiliser ENDPOS L'applicateur se trouve en position dans laquelle l'étiquette +24 V sur la broche 3 peut être posée sur le produit FEEDON...
-
Page 22: Schémas Internes Des Entrées / Sorties
Contrôle externe par l'interface E/S de l'imprimante Schémas internes des entrées / sorties Entrées digitales Sorties digitales • Conforme à CEI/EN 61131-2 (type 3) • Conforme à CEI/EN 61131-2 • Tension d'alimentation : 24 V DC (9,6..35 V) • Tension d'alimentation : 24 V DC (11..35 V) •... -
Page 23: Certifications
Responsable pour les documentations techniques : Erwin Fascher Am Unterwege 18/20 99610 Sömmerda Signature pour le fabricant : Sömmerda, 06/04/2019 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Directeur La mise en service est prohibée, jusqu'à ce qu'il soit établi que la machine dans laquelle l'appareil doit être intégré... -
Page 24: Déclaration Ue De Conformité
Directive 2011/65/UE relative à la limitation de l'utilisation • EN 50581:2012 de certaines substances dangereuses dans les équipements électriques et électroniques Signature pour le fabricant : Sömmerda, 06/04/2019 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Directeur...
