...6 CONFIGURATION
6.6.5 Configuration du totalisateur
Remarques :
• Les valeurs actuelles du totalisateur s'affichent dans les Vues circulaire, indicateur numérique et vue procédé – voir
Sections 4.3, 4.5 et 4.6 (Fonctionnement), et Sections 6.5.2, 6.5.5 et 6.5.4 (Configuration).
• Pour les sources analogiques, la valeur totale d'un signal est calculée en comptant les impulsions produites en fonction
d'une vitesse proportionnelle à l'entrée. Pour les sources numériques, les transitions marche/arrêt sont comptabilisées et
échelonnées pour produire un total groupé (batch).
98

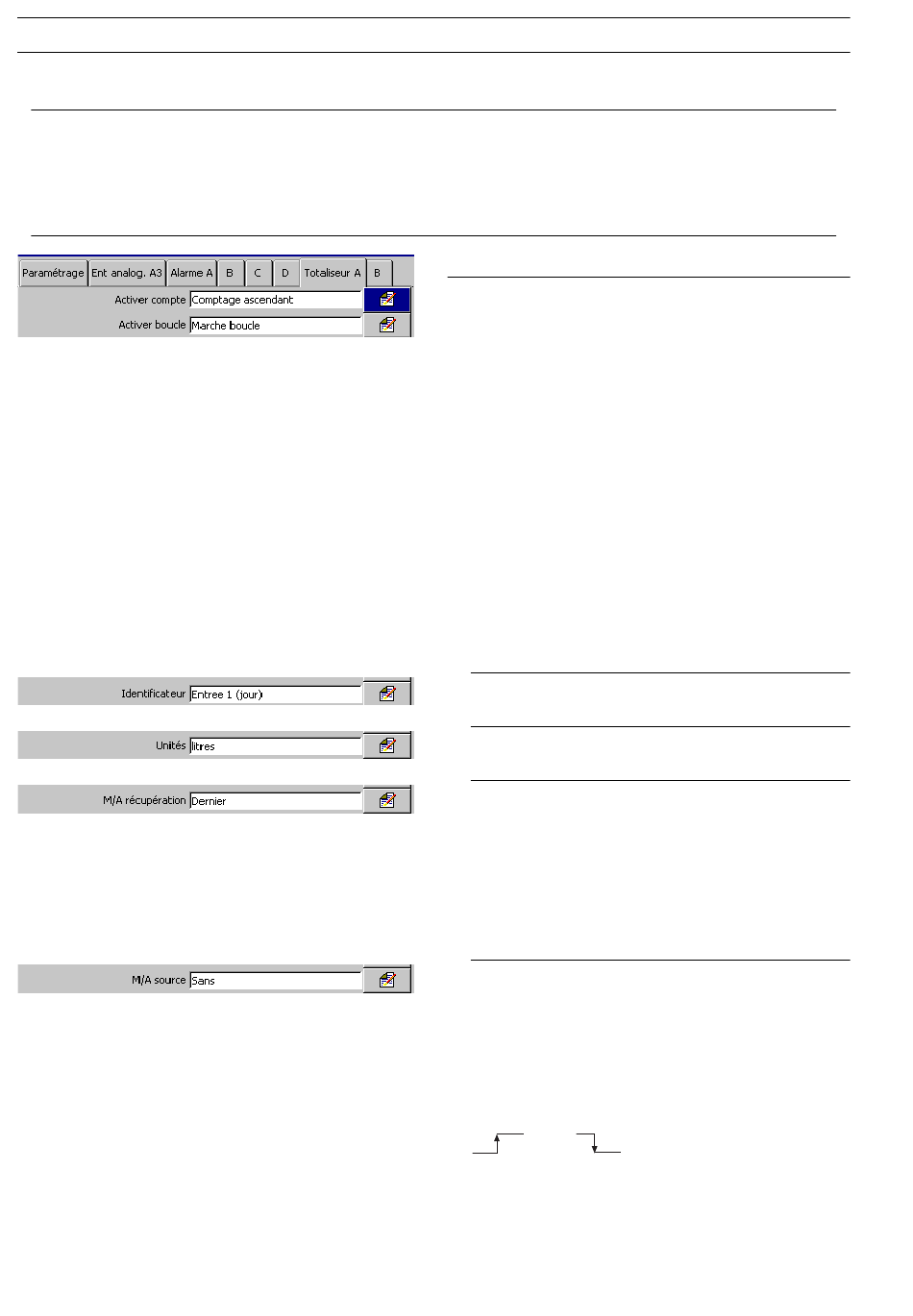

Sélectionnez le sens du décompte du totalisateur et l'action
de bouclage.
Lorsque le sens du décompte est défini sur Haut, le
totalisateur s'incrémente à partir de la valeur préréglée
jusqu'à la valeur prédéterminée, voir page suivante.
Si l'option Activer boucle est définie sur Marche, le total est
automatiquement réinitialisé sur la valeur préréglée dès que
la valeur prédéterminée est atteinte.
Si l'option Activer boucle est définie sur Arrêt, le décompte
s'arrête lorsque la valeur prédéterminée est atteinte.
Remarque : Une impulsion de bouclage d'une durée de 2 s
intervient lorsque le total atteint la valeur prédéterminée et
que l'option Activer boucle est définie sur Marche. Lorsque
l'option Activer boucle est définie sur Arrêt, l'impulsion de
bouclage s'active lorsque la valeur prédéterminée est
atteinte et reste active jusqu'à la réinitialisation du totaliseur.
Cette impulsion peut être affectée à un relais, une sortie
numérique ou un compteur numérique.
Entrez l'identificateur du totalisateur à afficher dans la vue
Procédé et le journal du totalisateur (20 caractères max.).
Entrez les unités du totalisateur à afficher dans les vues
Opérateurs.
Sélectionnez la manière dont réagira le totalisateur suite à
une coupure de courant :
Dern.
– Après la remise sous tension de l'instrument, le
totalisateur conserve le même état qu'avant la
panne, c'est-à-dire arrêté ou en marche.
Arrêt
– Le totalisateur cesse de s'incrémenter.
Marche – Le totalisateur démarre le décompte à partir de
la dernière valeur enregistrée.
Sélectionnez une source de signal pour arrêter et démarrer le
totalisateur. Reportez-vous à l'ANNEXE A, page 129 pour
obtenir une description des sources disponibles.
Remarque : Ce signal est déclenché sur front d'impulsion.
Un front d'impulsion montant (d'inactif à actif) démarre le
totalisateur. Un front d'impulsion descendant (d'actif à
inactif) arrête le totalisateur.
Démarrage
Arrêt
