...4.3 Vues Diagramme
Echelles
Sélectionner Trace
18
Remarque : Valable uniquement pour les vues Diagrammes vertical et horizontal.

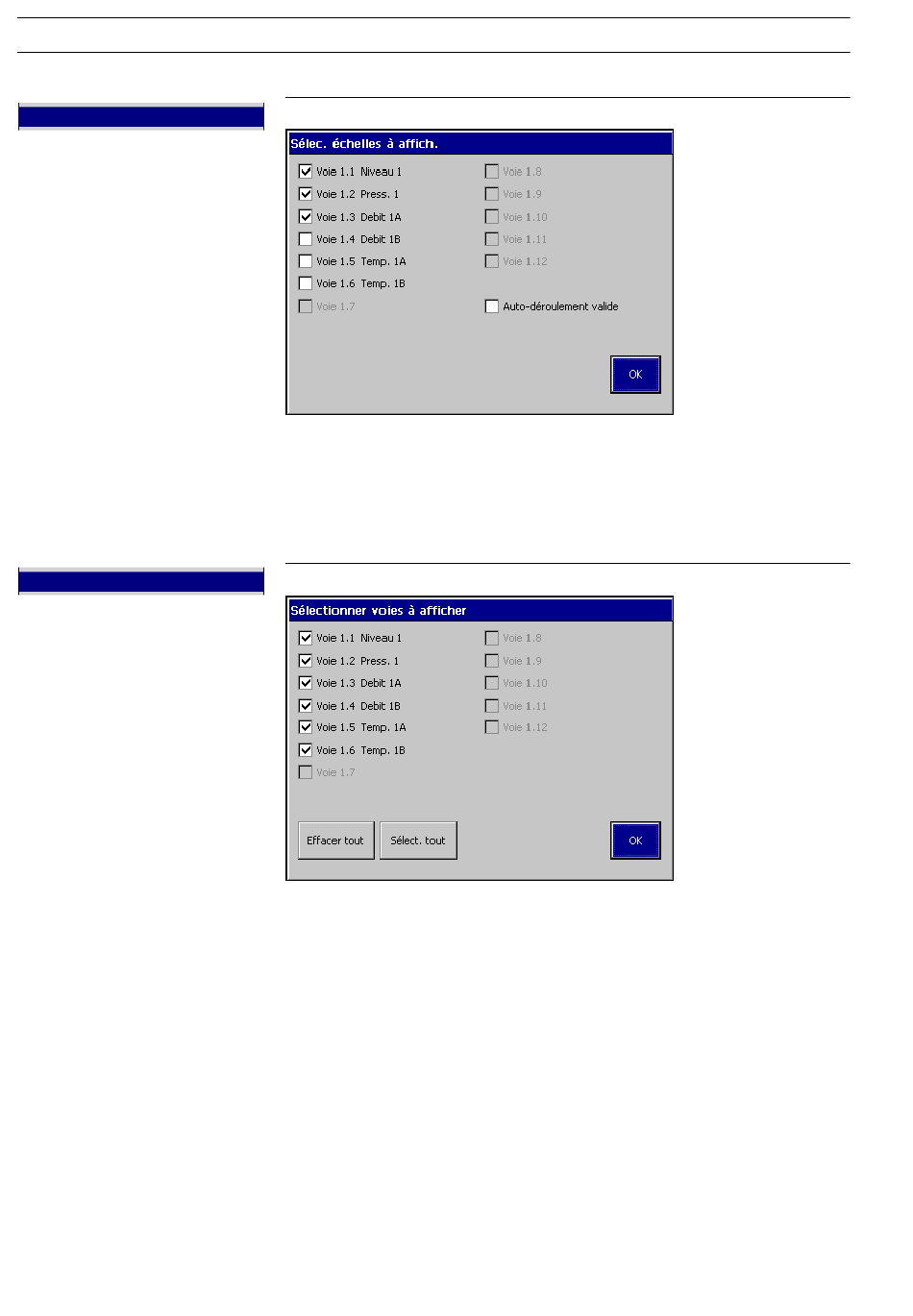

Sélectionnez la/les échelle(s) à afficher dans la barre d'échelle située en haut de la fenêtre
du diagramme. Pour les voies numériques, les indicateurs Marche et Arrêt s'affichent à la
position correspondante sur la barre d'échelle.
Trois échelles au maximum peuvent s'afficher simultanément.
Sélectionnez Auto-déroulement valide pour afficher par groupe de trois et les unes après
les autres les échelles correspondant à chacune des voies activées pendant 36 secondes.
Masquez les tracés des autres voies pour améliorer la clarté et la lisibilité du diagramme.
Sélectionnez le/les tracé(s) de voie à afficher dans la vue Diagramme :
Sélectionnez...
–
Effacer tout : pour désélectionner toutes les cases cochées et masquer tous les
tracés de voie
–
Sélect. tout : pour sélectionner tous les tracés de voie configurés et les afficher
–
Les cases à cocher correspondant aux tracés de voie que vous souhaitez afficher
Sélectionnez OK pour quitter cet écran.
Remarque : L'enregistrement des données d'une voie n'est pas affectée par cette
opération et les valeurs de voies instantanées s'affichent toujours sur les indicateurs situés
en haut de l'écran.
