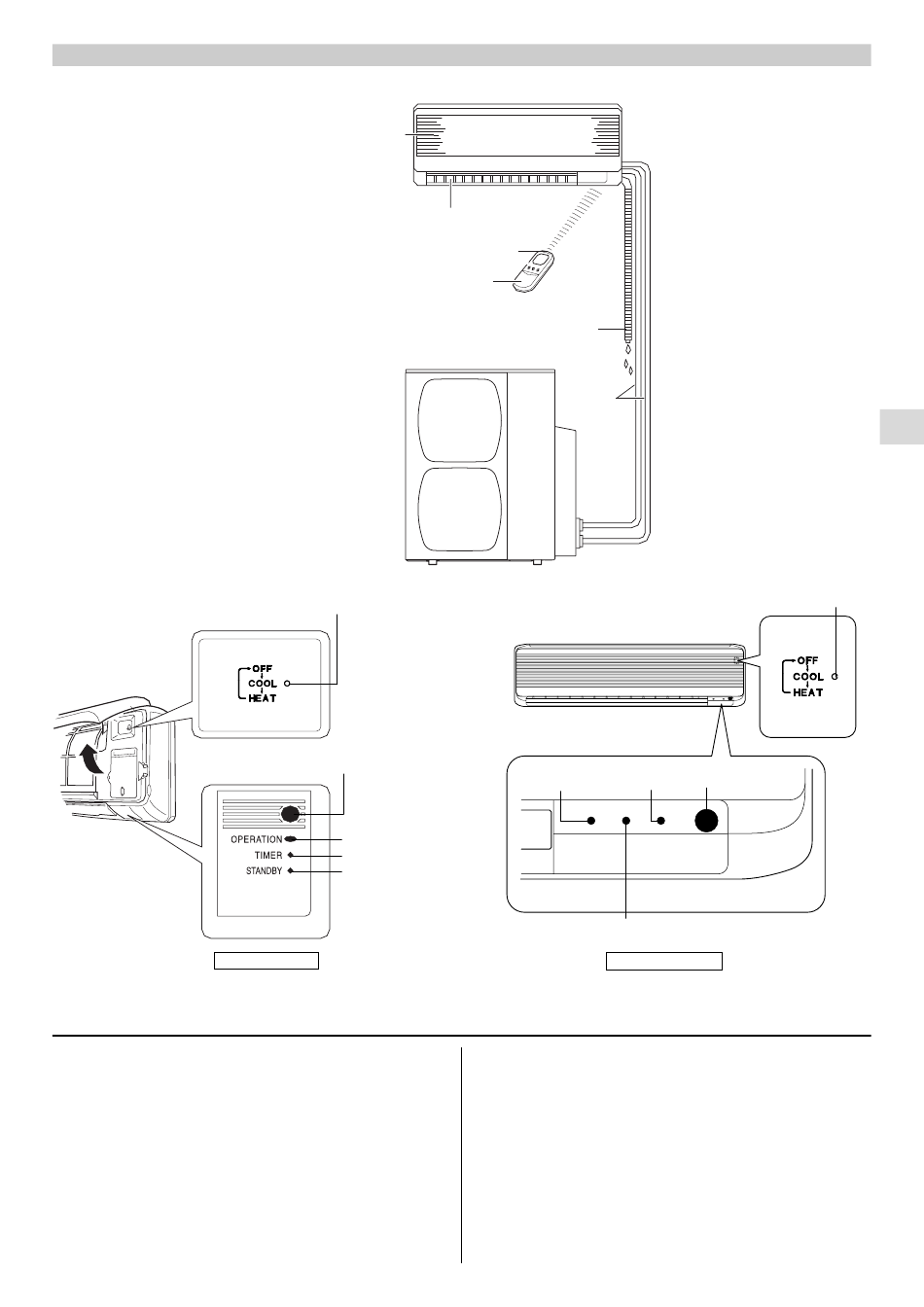

NOMENCLATURA DAS PEÇAS E SELECTOR DE OPERAÇÃO
INDOOR UNIT
MCA90MR5TA-
1. Unidade de controle remoto.
2. Sensor de temperatura: Este sensor indica a temperatura
próxima à unidade de controle remoto. O ajuste da temperatura
do condicionador é feito a partir desta temperatura.
3. Saída do ar : distribui no local o ar tratado filtrado.
4. Entrada do ar: o ar do ambiente é aspirado e filtrado através
de filtros apropriados
4
UNIDADE INTERIOR
3
2
1
UNIDADE EXTERIOR
8
5
Lâmpada OPERATION
L â mpada TIMER
L â mpada STANDBY
5. Receptor : recebe os sinais enviados pelo controle remoto
6. Tubo flexível de descarga: descarga da humidade
7. Tubos do refrigerante: são percorridos pelo gás refrigerante
e ligam a unidade externa e interna
8. Selector de operação (sem a unidade de controle remoto):
Pressione o botão para selecionar os modos de operação
OFF, COOL e HEAT.
3
6
7
UNIDADE INTERIOR
Lâmpada
Låmpada de
TIMER
operaçâo
OPERATION STANDBY TIMER
Lâmpada STANDBY
MCA180MR5TA-
8
5
P
