Structure et fonctionnement
Équipement de la torche de soudage
5.4.2

TIG 150, 200

Pos. Symbole Description
1
2
3
4
5
6
• Glisser l'isolant par le bas sur la pointe de la torche.
• Insérer le carter du manchon de serrage par le bas dans la pointe de la torche.
• Insérer l'électrode avec la face émoussée par le bas dans la torche de soudage.
• Dévisser le bouchon de torche.
• Dévisser la buse de gaz à la main.
• Desserrer à nouveau légèrement le bouchon de torche, positionner correctement l'électrode puis res-
serrer le bouchon de torche à la machine.
20
0
Poignée
Isolateur
Manchon de serrage
Électrode
Couvercle de la torche
Buse de gaz

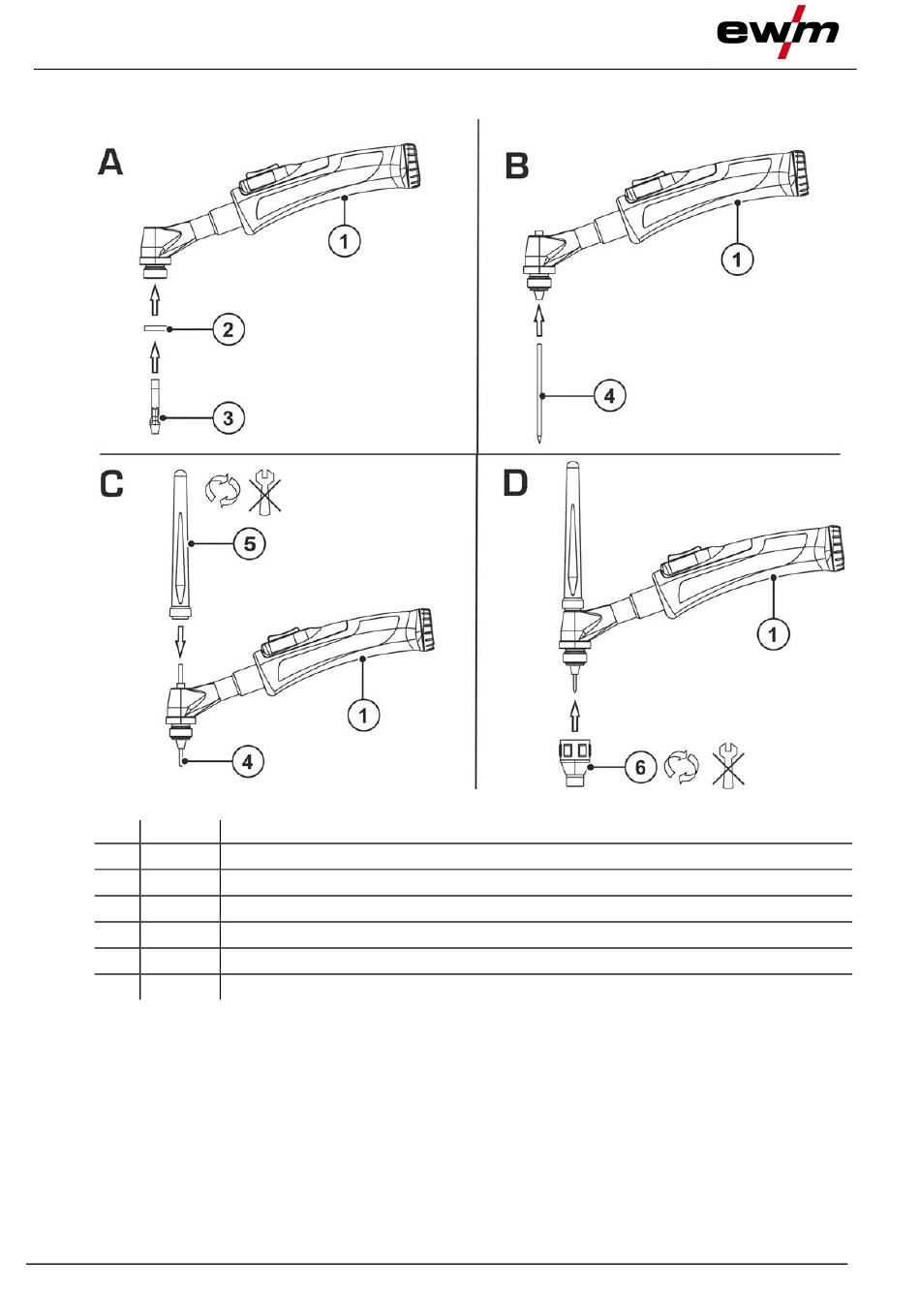

Illustration 5-2
