Avantages des transmetteurs iTEMP :
• Entrée capteur double ou simple (en option pour certains transmetteurs)
• Afficheur enfichable (en option pour certains transmetteurs)
• Degré exceptionnel de fiabilité, précision et stabilité à long terme pour les process
critiques
• Fonctions mathématiques
• Surveillance de la dérive, fonctionnalité de backup et fonctions de diagnostic du capteur
• Appairage capteur-transmetteur pour les transmetteurs à deux entrées de capteur, sur la
base des coefficients Callendar/Van Dusen
11.3 Alimentation électrique
• Les câbles électriques doivent être lisses, résistants à la corrosion, simples à
nettoyer et à inspecter, résistants aux contraintes mécaniques et insensibles à
l' h umidité.
• Le raccordement à la terre et le raccordement du blindage sont possibles via les
bornes de terre de la boîte de jonction.
Schéma de raccordement pour TC
2

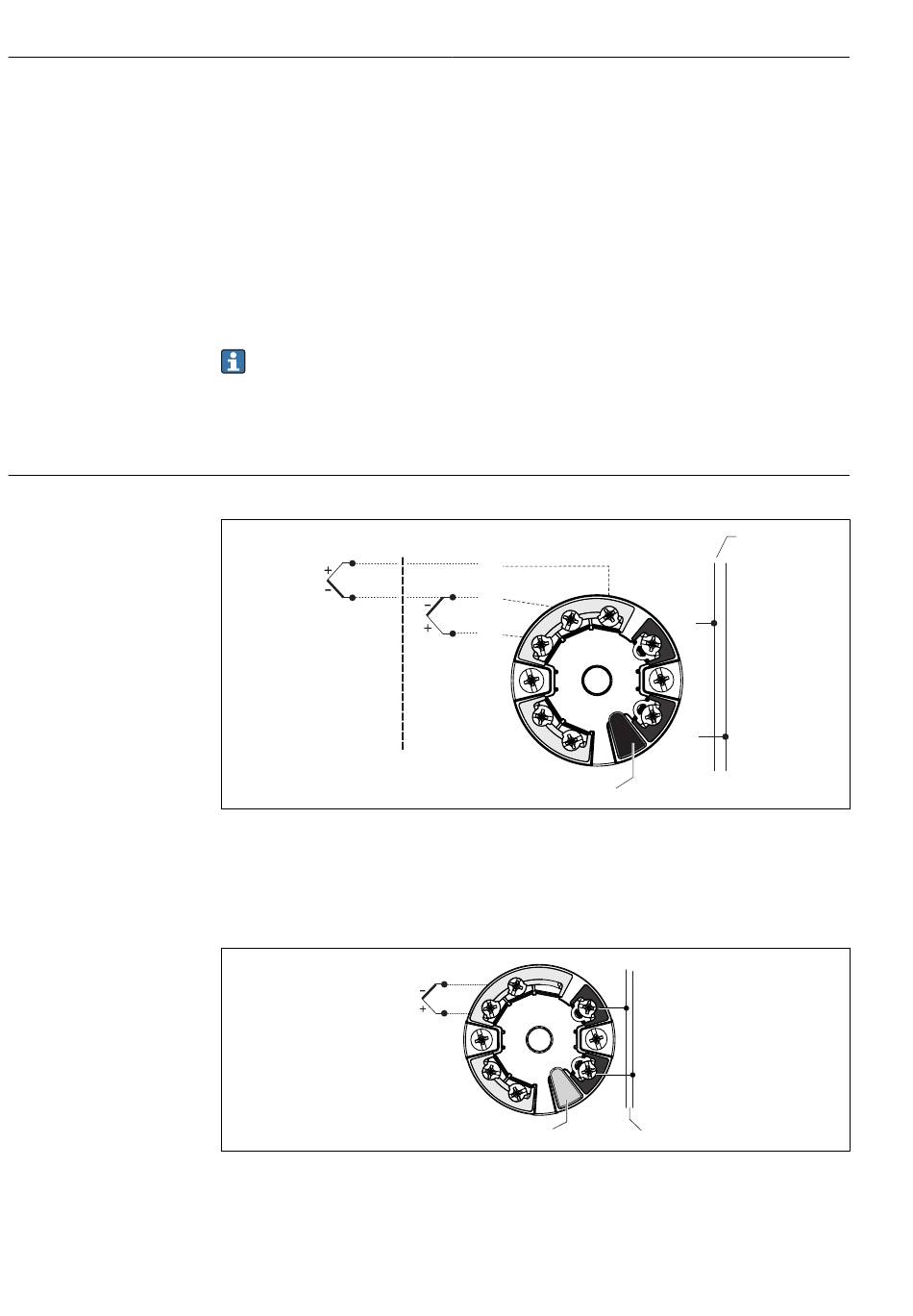

 10 Schéma de raccordement des transmetteurs pour tête de sonde à double entrée capteur (TMT8x)
1 Entrée capteur 1
2 Entrée capteur 2
3 Connexion bus et tension d' a limentation
4 Raccordement de l' a ffichage
 11 Schéma électrique des transmetteurs pour tête de sonde à entrée capteur unique (TMT7x)
1 Entrée capteur
2 Connexion bus et tension d' a limentation
3 Connexion afficheur et interface CDI
1
7
6
7
6
5
5
4
3
4
1
6
1+
+
5
+
-
4
-
2-
3
3
iTHERM TMS21 MultiSens Slim
3
1
+
1
+
2
-
-
2
2
