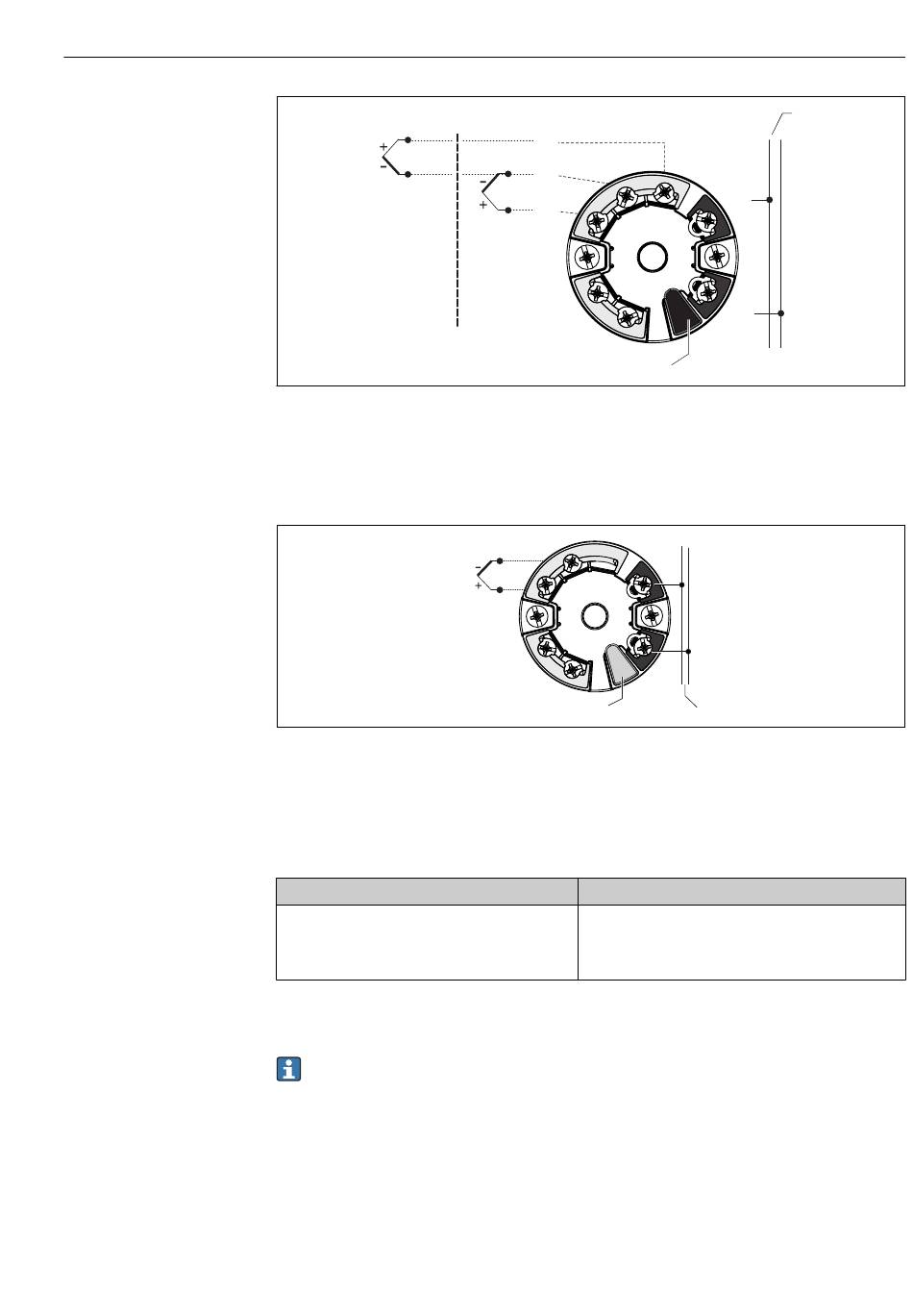

 3 Schéma de raccordement des transmetteurs pour tête de sonde à double entrée capteur (TMT8x)
1 Entrée capteur 1
2 Entrée capteur 2
3 Connexion bus et tension d' a limentation
4 Raccordement de l' a ffichage
 4 Schéma électrique des transmetteurs pour tête de sonde à entrée unique (TMT7x)
1 Entrée capteur
2 Connexion bus et tension d' a limentation
3 Connexion afficheur et interface CDI
Couleurs des câbles de thermocouple
Selon IEC 60584
• Type E : violet (+), blanc (-)
• Type J : noir (+), blanc (-)
• Type K : vert (+), blanc (-)
• Type N : rose (+), blanc (-)
6.2 Raccordement des câbles de capteur
Chaque capteur porte son propre numéro de repère. Dans la configuration standard,
tous les câbles sont toujours raccordés aux transmetteurs installés ou aux bornes (si
applicable).
Le câblage s' e ffectue dans un ordre successif. Par conséquent, le raccordement de la/des
voie(s) d' e ntrée du transmetteur n° 1 aux câbles d' i nsert de mesure se fait en partant de
l' i nsert de mesure n° 1. Le transmetteur n° 2 ne sera utilisé qu' a près raccordement de toutes
les voies du transmetteur n° 1. Les câbles de chacun des inserts de mesure sont dotés d' u ne
numérotation continue commençant par 1. En cas d' u tilisation de capteurs doubles, le
marquage est complété d' u ne lettre permettant de distinguer les deux capteurs. Exemple :
1
7
6
7
6
5
5
4
3
4
1
6
1+
+
5
+
-
4
-
2-
3
3
Selon ASTM E230
• Type E : pourpre (+), rouge (-)
• Type J : blanc (+), rouge (-)
• Type K : jaune (+), rouge (-)
• Type N : orange (+), rouge (-)
3
1
+
1
+
2
-
-
2
2
Câblage
