Produktinformationen
In Abhängigkeit von der Ausstattung, Montage situation oder
Betriebsart ist weiteres Zubehör erforderlich.

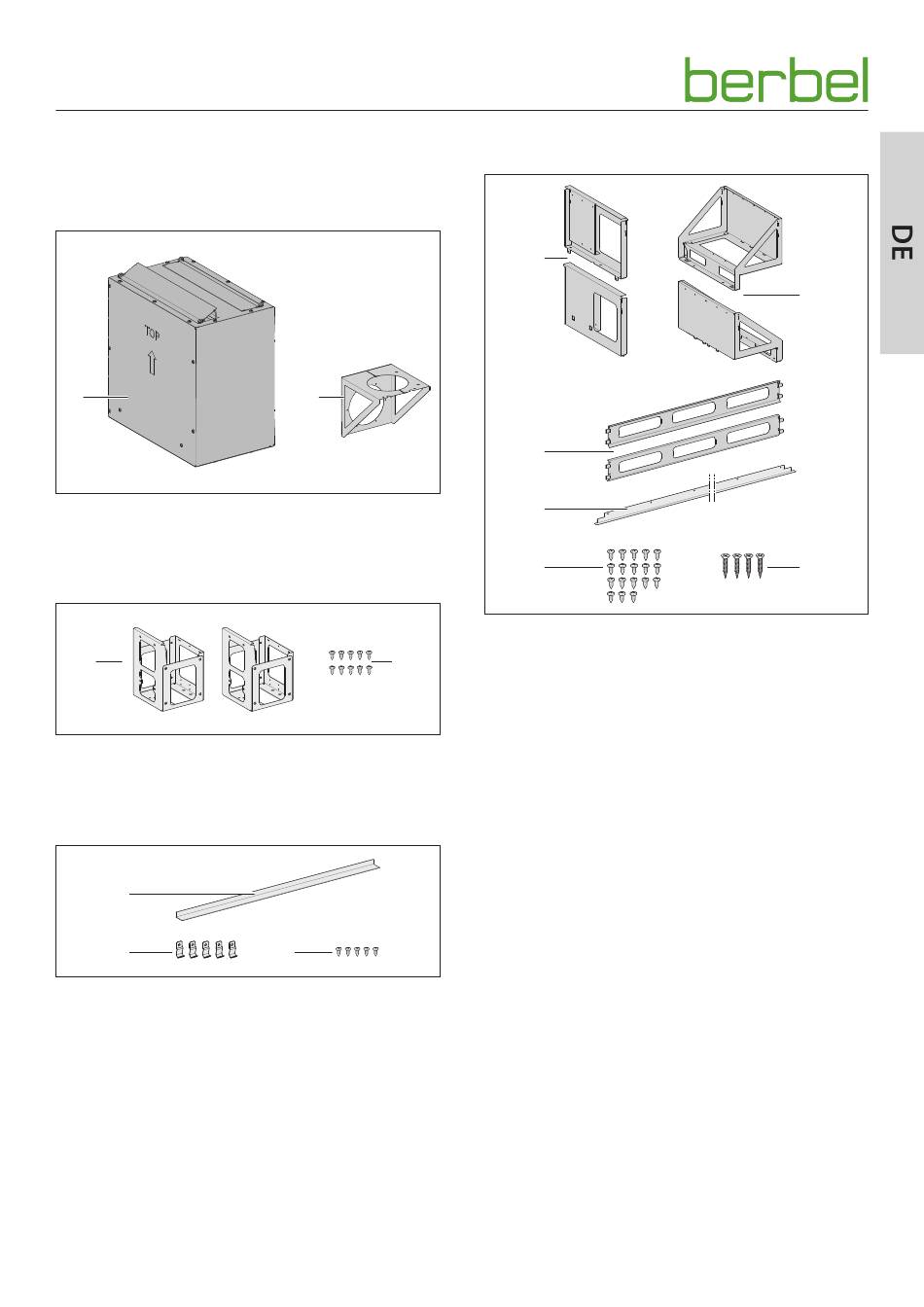

Umluftfilter permalyt BUR 125 – als Erweiterung für eine
dauerhafte Geruchsbindung:
A
A Umluftfilter permalyt
B Haltekonsole
Montagehilfsrahmen (nur BEH 90 FLU) – für die Montage in
Schränken ohne Konstruktions mittelwände:
A
A 2 Montagehilfsrahmen
B 10 Blechschrauben PZ2 3,5 x 6,5 mm
Abdeckleiste (nur BEH 90 FLU) – für die Montage in
Schränken mit seitlichen Regalen:
A
B
A Abdeckleiste
B 5 Haltespangen für Abdeckleiste
C 5 Blechschrauben PZ2 3,5 x 6,5 mm für Haltespangen
6003295_e – 27.02.2018
B
B
C
Einbaurahmen – für die Montage ohne Schrank (z. B. bei
abgehängten Konstruktionen):
A
C
D
E
A 2 Einbaurahmen-Seitenteile (BEH 60 FLU)
B 2 Einbaurahmen-Seitenteile (BEH 90 FLU)
C 2 Einbaurahmen-Verbindungsteile
D Edelstahl-Abdeckleiste
E 18 Blechschrauben PZ2 3,5 x 6,5 mm
F 4 Senkschrauben PZ2 3,5 x 16 mm
B
F
