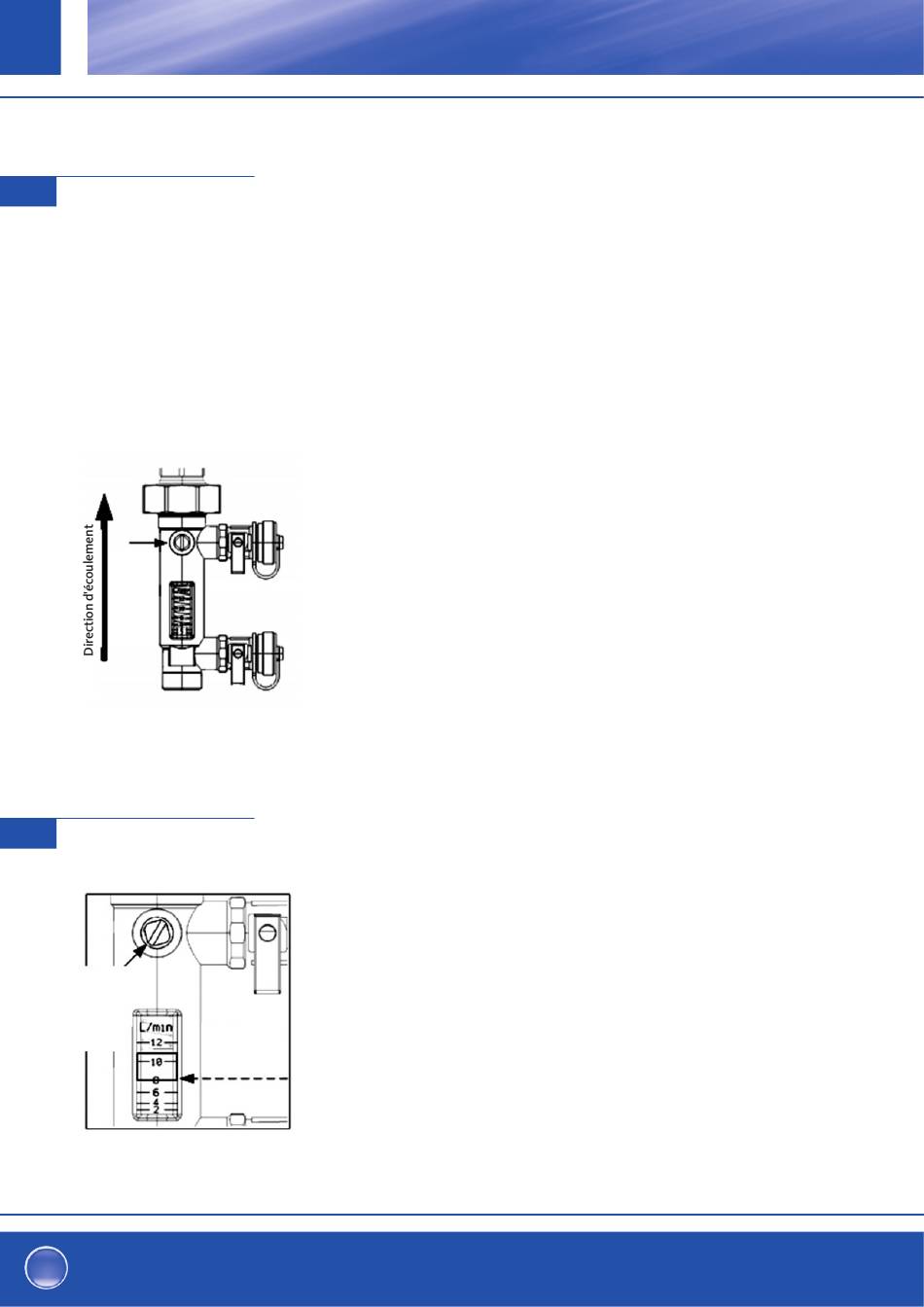

7.0 Remplissage du système
Robinet
à bille
ouvert
8.0 Réglage du débit
Réglage
du débit
sur la
vanne de
réglage
FR
• Après avoir dégazé le système solaire, fermez la vanne de retour et élevez la pression du
glycol de 4 jusqu'à 5,5 bar. Arrêtez la pompe et fermez la vanne dans le départ de la sta-
tion solaire. Ouvrez maintenant doucement la vanne de retour et vidangez l'installation
jusqu'à ce que la pression de service soit atteinte. Basez-vous sur la formule suivante:
h <= 5 m
5 < h < 10 m
10 < h < 15
h = hauteur statique du système solaire (point le plus bas au point le plus haut)
La pression minimale de la station est de 1,5 bar.
• Enlevez les tuyaux flexibles de la station solaire, mettez la vanne de réglage sur le
débitmètre dans une position verticale, fermez les vannes d'arrêt sur le débitmètre
(voir illustration). Le groupe de pompes est maintenant prêt pour le réglage du débit.
INDICATION:
La pression du vase d'expansion à membrane doit être réglée selon les instructions du fa-
bricant (normalement 0,5 bar supérieure à la pression statique).
• Mettez le régulateur de la pompe sur la première vitesse. La vanne de réglage est com-
plètement ouverte. Mettez le réglage manuel de la pompe sur le régulateur solaire sur «
pas de régulation de vitesse « (100 % de la vitesse de la pompe solaire).
• Tournez la vanne de réglage avec un tournevis ou une clé jusqu'à ce que le débit
nécessaire soit atteint.
• Si le débit nécessaire n'est pas atteint, vous devriez augmenter la vitesse de la pompe.
Dans ce cas,
Le bord inférieur du flotteur indique le débit
le débit est
de 8 l/min
Station solaire bitube OEG
P Station solaire = 1,5 bar
P Station solaire = 2 bar
P Station solaire = 2,5 bar
Technique solaire et ballons OEG
