Station solaire bitube OEG

Le groupe de pompes pompe le liquide solaire (mélange polypropylène-glycol) et régule la
circulation entre les capteurs solaires et le ballon. Le groupe de pompes est composé d'un cir-
culateur et des dispositifs de commande et de mesure. Le groupe de pompes peut être utilisé
aussi bien pour les capteurs plats que pour des capteurs à tube sous vide. Un avantage d'un
groupe de pompes bitube est la possibilité de pouvoir régler la température dans le départ,
mais aussi dans le retour.
2
1
9
6
8
7
5

Technique solaire et ballons OEG

4
3

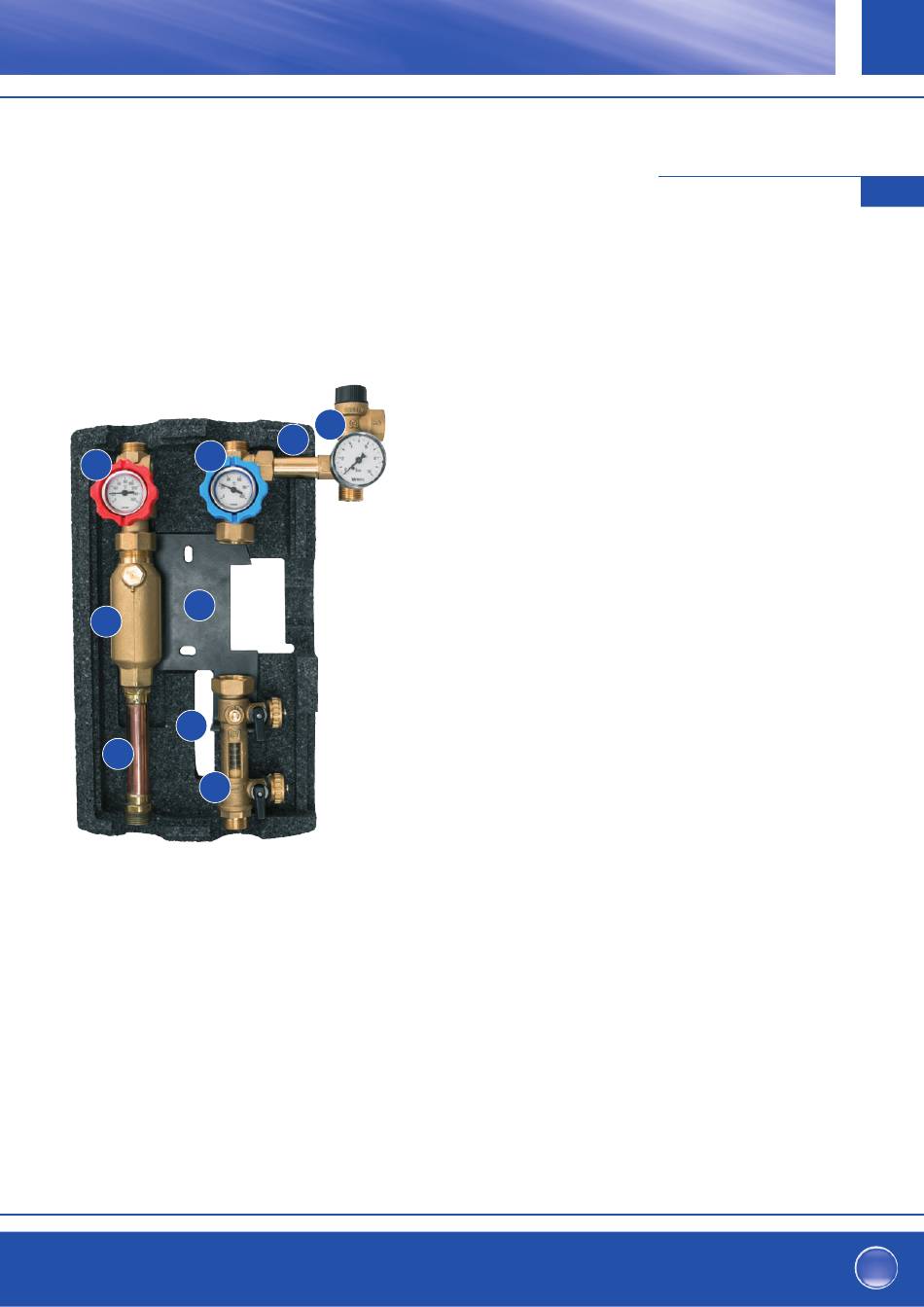

1. Robinet à bille d'arrêt retour avec thermomètre intégré
et clapet anti-thermosiphon
2. Robinet à bille d'arrêt départ avec thermomètre intégré
et clapet anti-thermosiphon
3. Manomètre et vidange vase d'expansion
4. Vanne de sécurité 6 bars
5. Débitmètre avec vannes pour remplir et vidanger
le système solaire
6. Séparateur d'air avec vanne de purge manuelle
7. Tube en cuivre avec raccord laiton
8. Coquille d'isolation de la station solaire
9. Support mural
15

Description de la station

4.0
