OEG ComPACT Notice De Montage Et D'emploi page 17

Station solaire bitube OEG

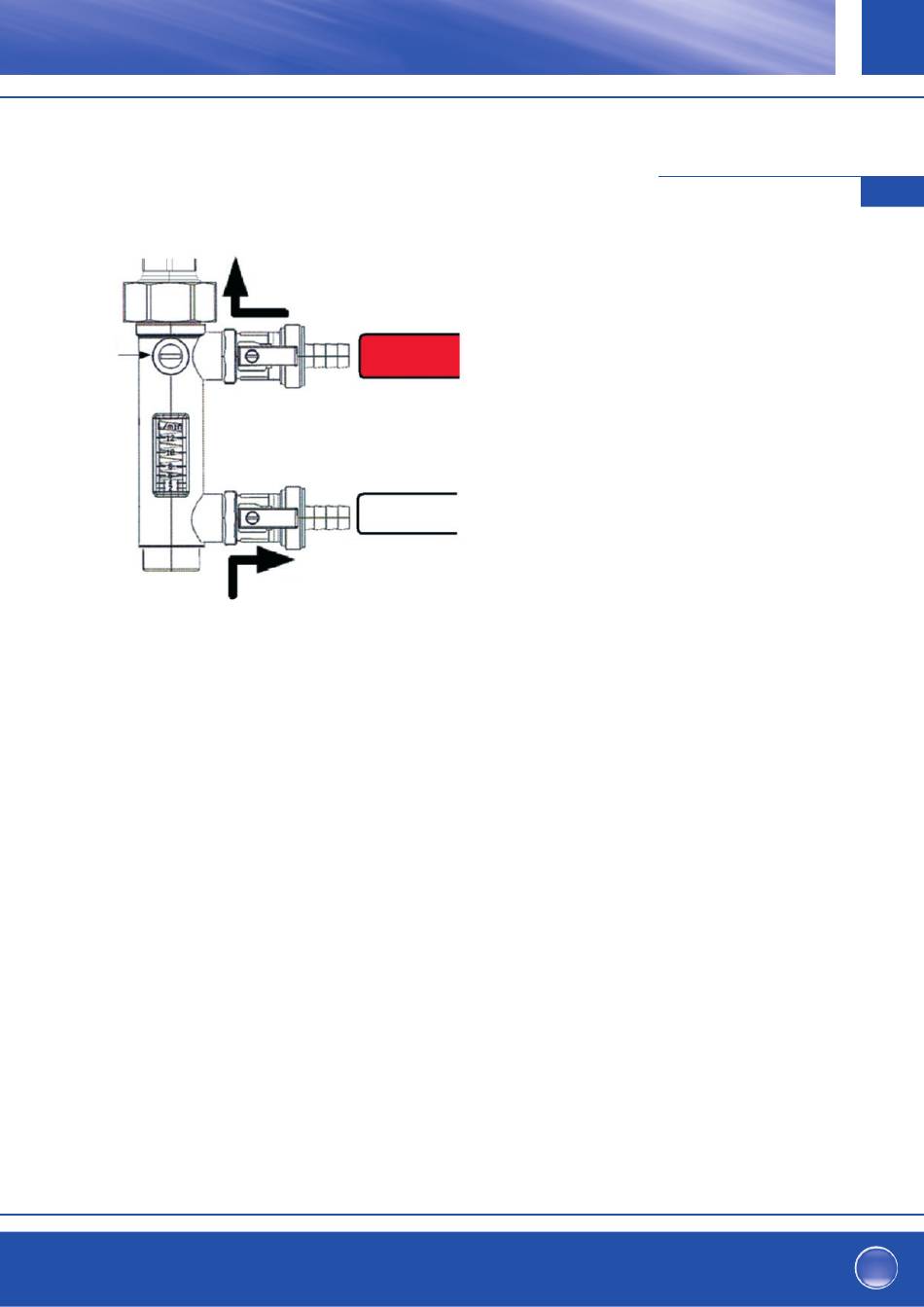

Robinet
à bille
fermé
• Fermez la vanne sur le débitmètre de manière à ce que la cavité sur le débitmètre du
robinet à bille soit en position horizontale (voir illustration).
• Démarrez la pompe et ouvrez la vanne d'arrêt dans le départ et le retour. Vérifiez le
niveau de glycol dans le réservoir de la station de remplissage. Remettez du liquide, si
besoin.
• Le liquide solaire doit circuler au moins pendant 30 minutes avant que le tuyau flexible
transparent à l'arrière de la station de remplissage n'indique plus de bulles d'air dans le
liquide solaire.
• Pendant ce temps, vérifiez l'étanchéité du système.
• Après avoir vérifié que le liquide solaire revient de façon claire dans le réservoir, vous
devriez continuer avec les soi-disant « pointes de pression ». Il faut fermer la vanne de
retour quand la pompe sur la station de remplissage est en route. Le manomètre sur le
groupe de pompes indique une augmentation de pression. Cette augmentation de
pression progressive démontre qu'il n'y a pas d'air qui sorte du système solaire. Une
ouverture rapide de la vanne de retour occasionne une baisse de la pression. Répétez
cette procédure jusqu'à ce que la pression atteigne rapidement la valeur maximale de 4,5
à 5,5 bar après avoir fermé la vanne de retour.
Technique solaire et ballons OEG
Remplissage
Tuyau flexible de départ
de la station de remplis-
sage/rinçage
Tuyau flexible de
retour de la station
de remplissage/rinçage
Vidange
Remplissage du système
Veuillez noter:
• Pour remplir et dégazer le système solaire, vous
pouvez p. ex. utiliser une station de remplissage
solaire d'un débit volumique de 12 l/min et d'une
hauteur de refoulement de 50 m.
• Le vase d'expansion à membrane ne doit pas être
branché lors du remplissage et dégazage.
• Veillez à ce que le liquide solaire soit rempli
uniquement dans un réservoir propre.
• Dégazez le tuyau flexible de la station.
• Reliez le tuyau flexible comme indiqué ci-dessous
avec le groupe de pompes.
