Raccordement - Wilo Stratos MAXO Guide D'installation Rapide

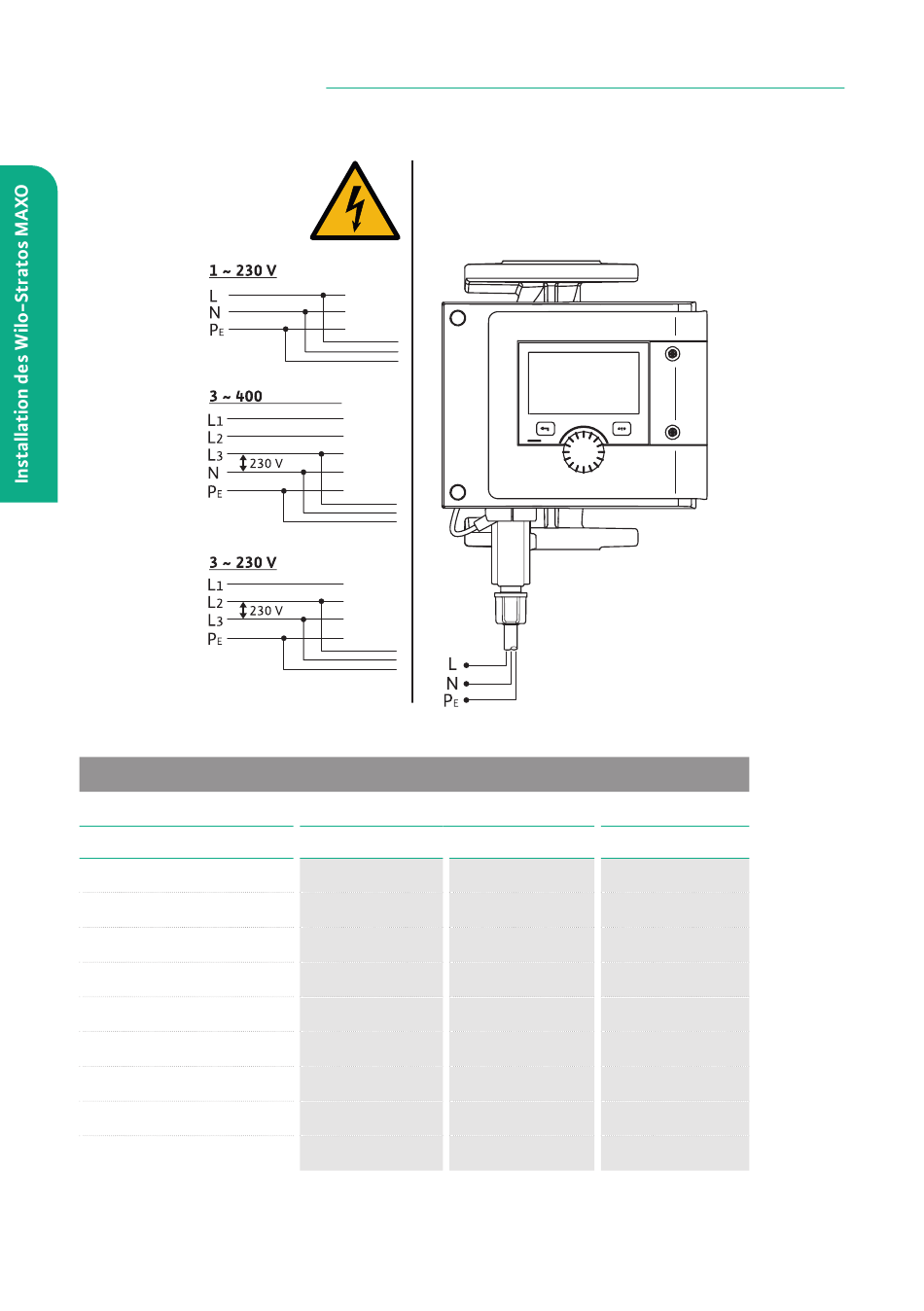

Raccordement des Wilo-Stratos MAXO

Raccordement

Prise électrique
SSM
SBM
Entrée numérique 1 (DI 1)
Entrée numérique 2 (DI 2)
Sortie 24 V
Entrée analogique 1 (AI 1)
Entrée analogique 2 (AI 2)
Wilo Net
*Longueur de câble ≥ 2 m : Utiliser des câbles blindés.
**En cas d'utilisation de douilles d'extrémité de câble, la section maximale est réduite de 1 mm² pour
les interfaces de communication. Toutes les combinaisons jusqu'à 2,5 mm² sont autorisées
dans Wilo-Connector.
04 Installation des Wilo-Stratos MAXO
+ Neutre
Section des bornes en mm²
Min.
3x1,5
2x0,2
2x0,2
2x0,2
2x0,2
1x0,2
2x0,2
2x0,2
3x0,2
Max.
3x2,5
2x1,5 (1,0**)
2x1,5 (1,0**)
2x1,5 (1,0**)
2x1,5 (1,0**)
1x1,5 (1,0**)
2x1,5 (1,0**)
2x1,5 (1,0**)
3x1,5 (1,0**)
Câble
*
*
*
*
*
*
*
Blindé
