66
fréquence est supérieure ou égale à la fréquence nominale du moteur, la
valeur réglée du paramètre 4.7 détermine le temps de freinage. Par exemple,
si la fréquence est de 10 % de la valeur nominale, le temps de freinage
correspond à 10 % de la valeur réglée du paramètre 4.7.
f
n
MARCHE
ARRÊT

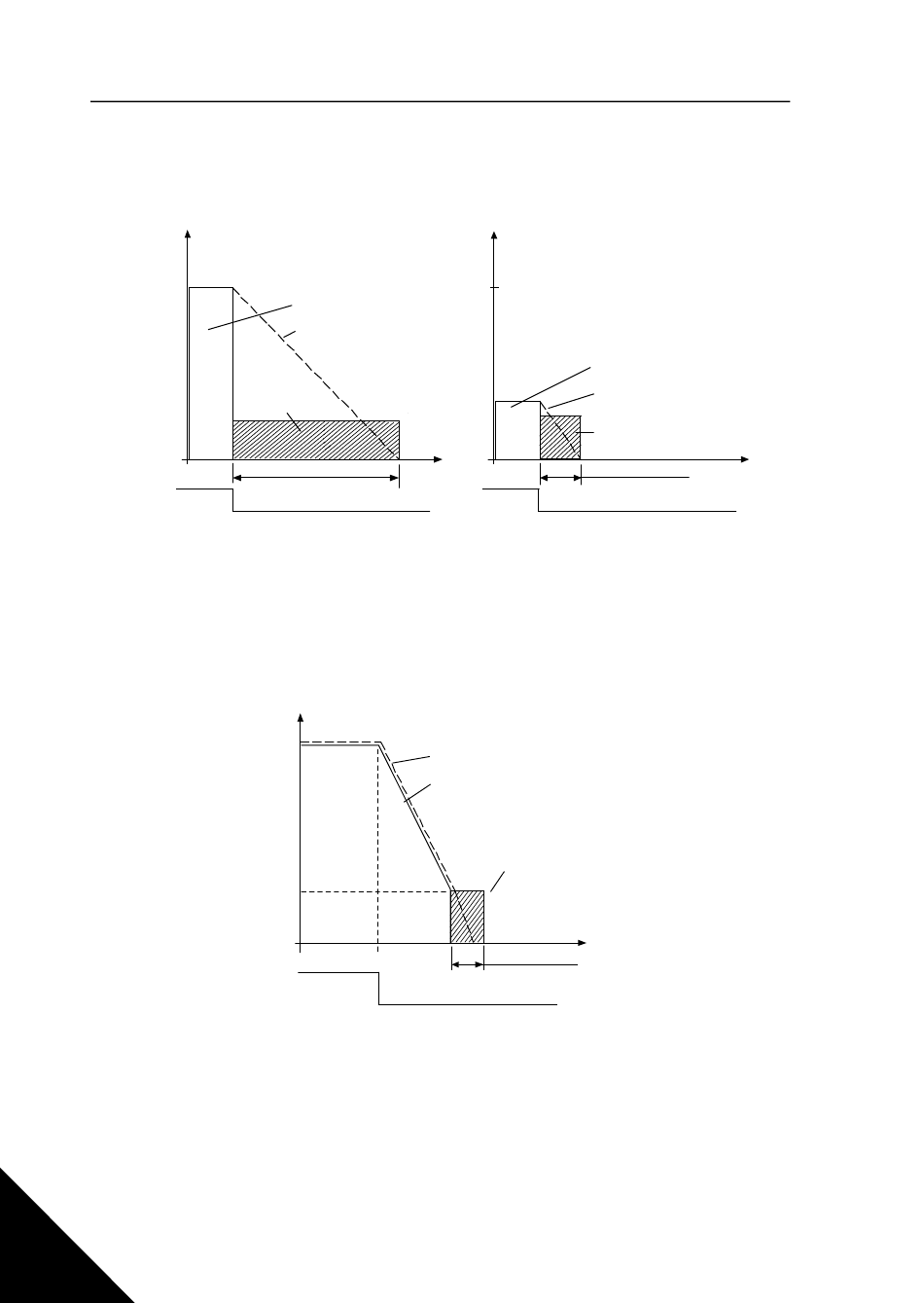

Figure 10.8 : Temps de freinage c.c. avec mode d'arrêt = Roue libre
Par. 2.3 = 1 (Mode d'arrêt = Rampe) :
Après la commande d'arrêt, la vitesse du moteur diminue selon les para-
mètres de décélération définis, si l'inertie du moteur et la charge l'autorisent,
jusqu'à la vitesse définie avec le paramètre 4.6, où le freinage c.c. démarre.
Le temps de freinage est défini avec le paramètre 4.7. Voir la figure 10.9.
Figure 10.9 : Temps de freinage c.c. avec mode d'arrêt = Rampe
10
Description des Paramètres
f
sortie
Fréquence de sortie
Vitesse moteur
Freinage c.c.
ACTIVÉ
t = 1 x par. 4.7
f
sortie
Par. 4.6
MARCHE
ARRÊT
f
sortie
f
n
Fréquence de sortie
Vitesse moteur
0,1 x f
n
Freinage c.c. ACTIVÉ
t
t = 0,1 x par. 4.7
MARCHE
ARRÊT
Vitesse moteur
Fréquence de sortie
Freinage c.c.
t
t = par. 4.7
