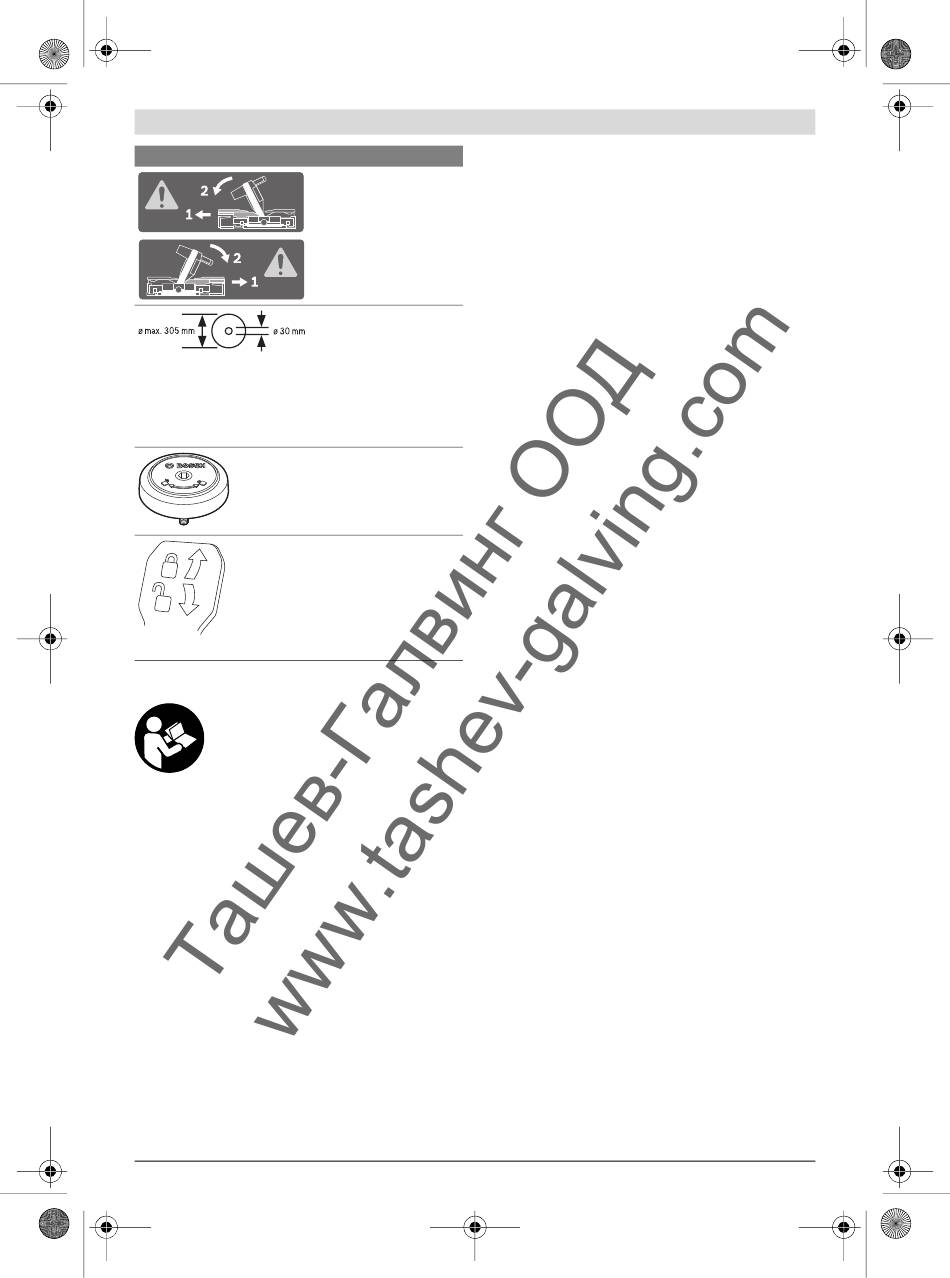

Символы и их значение
Учитывайте размеры пильного диска.
Диаметр отверстия должен подходить к
шпинделю инструмента без зазора. Не
применяйте переходники или адапте-
ры.
Показывает направление вращения
пальца SDS для зажима пильного диска
(против часовой стрелки) и для отпу-
скания пильного диска (по часовой
стрелке).
Зажимной рычаг зажат:
настроенное на кронштейне значение
вертикального угла распила сохраняет-
ся.
Зажимной рычаг отпущен:
можно настраивать вертикальные углы
распила.
Описание продукта и услуг
Прочтите все указания и инструкции по
технике безопасности. Упущения в отно-
шении указаний и инструкций по технике
безопасности могут стать причиной пораже-
ния электрическим током, пожара и тяже-
лых травм.
Применение по назначению
Электроинструмент предназначен для стационарной пря-
мой продольной и поперечной распиловки древесины. Воз-
можны горизонтальные углы распила от –52° до +60° и вер-
тикальные углы распила от 47° (слева) до 47° (справа).
По своей мощности электроинструмент рассчитан на рас-
пилку твердых и мягких пород древесины, а также древе-
сностружечных и волокнистых плит.
При использовании соответствующих пильных дисков
возможно распиливание алюминиевых профилей и пласт-
массы.
Изображенные составные части
Нумерация составных частей выполнена по изображению
на странице с иллюстрациями.
1 Упорная планка
2 Регулируемая упорная планка
3 Упор для вертикальных стандартных углов распила
47°, 45°, 33,9° и 22,5°
1 609 92A 0Z5 | (22.12.14)
4 Шкала угла распила (вертикального)
5 Указатель угла распила (вертикального) при наклоне
При пилении под верти-
кальным углом распила
6 Винт фиксирования тягового устройства
регулируемые упорные
7 Зажимной рычаг для любого (вертикального) угла
планки нужно выдви-
нуть наружу или вообще
снять.
8 Регулятор числа оборотов(присутствует не во всех
9 Транспортный предохранитель
10 Ручка для переноски
11 Защитный кожух
12 Рукоятка
13 Фиксирующий рычаг
14 Защитный колпачок лазера
15 Маятниковый защитный кожух
16 Ролик скольжения
17 Зажимной винт для удлинителя стола
18 Отверстия для крепления
19 Стол пилы
20 Плита-вкладыш
21 Фиксирующий зажим
22 Ручка фиксирования произвольного угла распила
23 Рычаг предварительной настройки угла распила
24 Предохранитель от опрокидывания
25 Указатель угла распила (горизонтального)
26 Насечки для наиболее распространенных углов
27 Шкала угла распила (горизонтального)
28 Удлинитель стола
29 Углубления для захвата
30 Отверстия для струбцин
31 Болт SDS
32 Выключатель
33 Выключатель лазера (обозначение линии распила)
34 Предупредительная табличка лазерного излучения
35 Патрубок для выброса опилок
36 Тяговое устройство
37 Фиксирующий винт регулируемой упорной планки
38 Шестигранний ключ (6 мм/4 мм)
39 Струбцина
40 Юстировочный винт ограничителя глубины
41 Ограничитель глубины
42 Фиксатор шпинделя
43 Указатель угла распила (вертикального) при наклоне
44 Упор для вертикального стандартного угла распила 0°
45 Дефлектор стружки
46 Винт с внутренним шестигранником (6 мм) для
47 Прижимной фланец
вправо
распила
специфических для конкретной страны
исполнениях)
(горизонтального)
(горизонтального)
влево
крепления пильного диска
