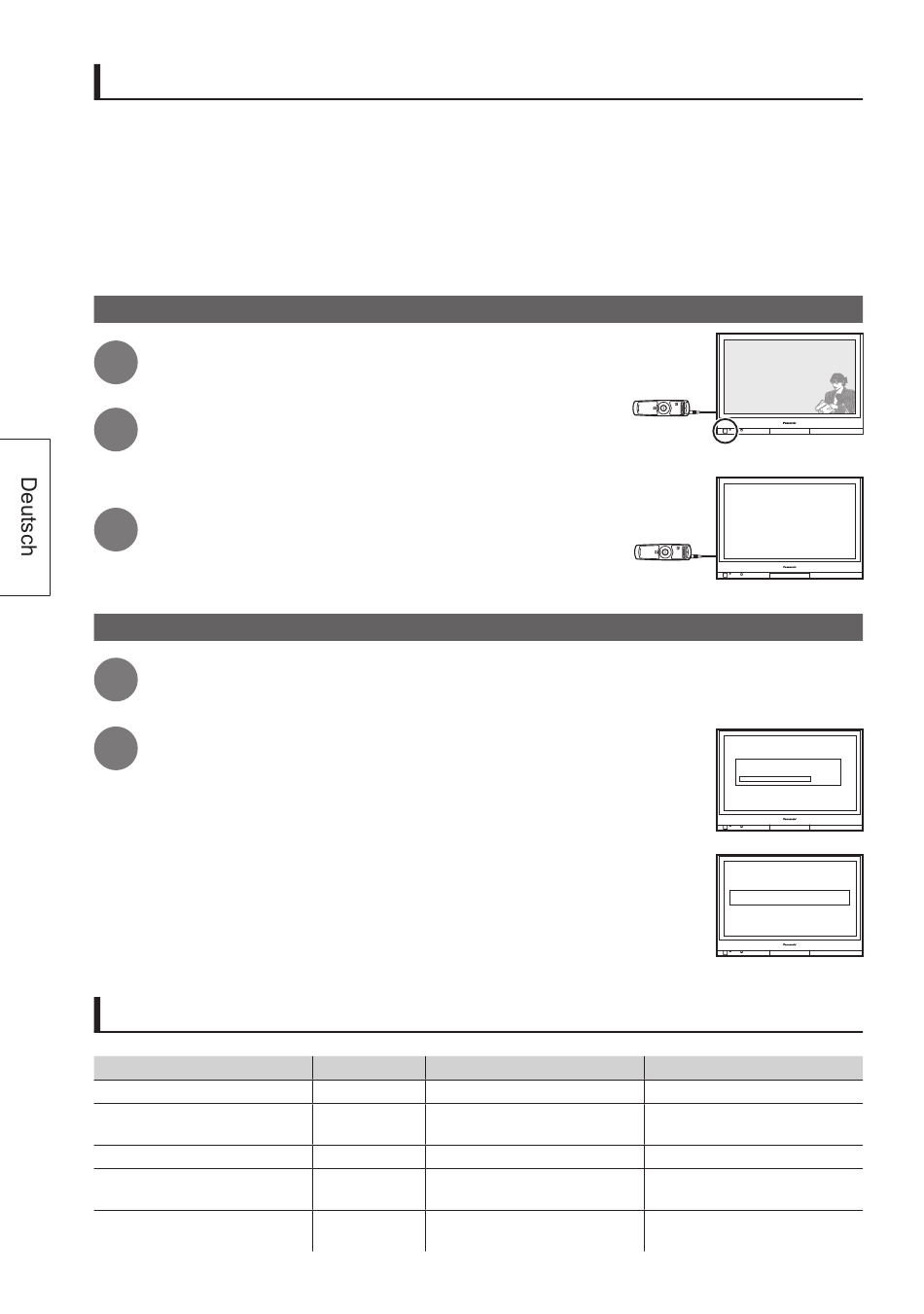

Bedienungsverfahren
Kopieren der Master-Gerät-Einstellung auf den Set Up Loader
Vorbereitungen
1. Richten Sie das Master-Gerät ein. Informationen über die Einstellungen, die kopiert werden können,
finden Sie in der Bedienungsanleitung der Terminalkarte.
2. Schalten Sie das Gerät zunächst aus. Verbinden Sie das Gerät dann über das Anschlusskabel
(mitgeliefert) mit dem Set Up Loader. Vergewissern Sie sich, dass die [GREEN]-LED (rechts oben auf
dem Set Up Loader) nach Anschließen des M3-Steckers aufleuchtet.
Aktivieren des UP LOADING-Modus
1
Schalten Sie das Gerät bei angeschlossenem Set Up
Loader ein.
2
Aktivieren Sie den UP LOADING-Modus über die
Fernbedienung des Gerätes oder der Terminalkarte.
Einzelheiten hierzu finden Sie in der betreffenden
Bedienungsanleitung.
3
Nach erfolgreicher Aktivierung des UP LOADING-Modus
erscheint die Anzeige „UP LOADING" auf dem Bildschirm.
Falls diese Anzeige nicht erscheint, führen Sie Schritt 2
erneut aus.
Kopieren der Master-Gerät-Einstellung
1
Folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen, um
den Kopiervorgang zu starten.
2
Wenn die Fortschrittsanzeige 100 % erreicht, ist das Kopieren der Daten
erfolgreich abgeschlossen. Wenn die Meldung „PLEASE TURN OFF"
erscheint, schalten Sie das Gerät aus, und trennen Sie den Set Up
Loader dann vom Gerät.
Falls nach Abtrennen des M3-Steckers eine Fehlermeldung auf dem
Bildschirm erscheint oder die [RED]-LED (links oben auf dem Set Up
Loader) blinkt, schalten Sie das Gerät aus, und führen Sie dann Schritt 1
im Abschnitt „Aktivieren des UP LOADING-Modus" erneut aus.
Hinweis:
Die auf dem Bildschirm erscheinenden Anzeigen sind je nach Modell der
installierten Terminalkarte verschieden.
LED-Spezifikationen
Betriebszustand
Kein Betrieb
Bei Drücken von [POWER],
[A], [B] oder [ENTER]
Bei Anschließen des M3-Steckers
Bei Abtrennen des M3-
Steckers
Nach Abschluss des
Datenkopierens
6
Rote Anzeige
-
Blinkt
-
Blinkt bei Versagen des
-
Datenschreibens (5 Sekunden)
Blinkt bei Versagen der
Blinkt
Datenübertragung (5 Sekunden)
[RED]-LED
-
-
-
Datenschreiben (5 Sekunden)
Datenübertragung (5 Sekunden)
[UP LOADING]
PLEASE TURN OFF
100%
EEPROM OUTPUT FAILED!!
[GREEN]-LED
-
-
Leuchtet (10 Sekunden)
Blinkt bei erfolgreichem
Blinkt bei erfolgreicher
