VLT AutomationDrive FC 300
Manuel d'utilisation haute puissance

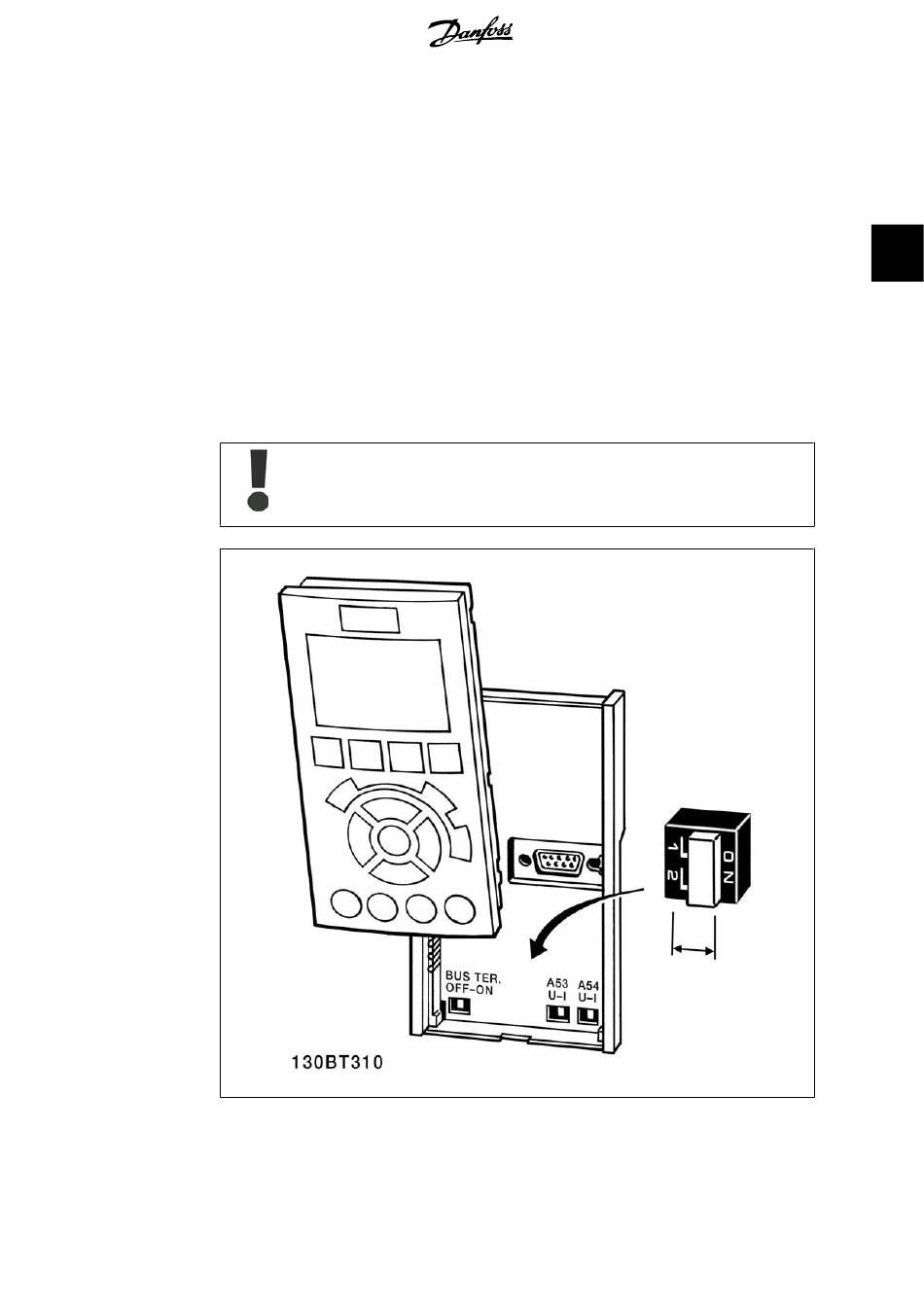

3.7.2. Commutateurs S201, S202 et S801

Les commutateurs S201 (A53) et S202 (A54) sont utilisés pour sélectionner une configuration de
courant (0-20 mA) ou de tension (-10-10 V) respectivement aux bornes d'entrée analogiques 53
et 54.
Le commutateur S801 (BUS TER.) peut être utilisé pour mettre en marche la terminaison sur le
port RS-485 (bornes 68 et 69).
Voir le schéma
électrique
Réglage par défaut :
Diagramme montrant toutes les bornes électriques
.
S201 (A53) = Inactif (entrée de tension)
S202 (A54) = Inactif (entrée de tension)
S801 (Terminaison de bus) = Inactif
Lors du changement de fonction de S201, S202 ou S801, veiller à ne pas forcer sur
le commutateur. Il est recommandé de retirer la fixation du LCP (support) lors de
l'actionnement des commutateurs. Ne pas actionner les commutateurs avec le va-
riateur de fréquence sous tension.
MG.33.U1.04 - VLT ® est une marque déposée Danfoss
3. Installation
dans le chapitre Installation
