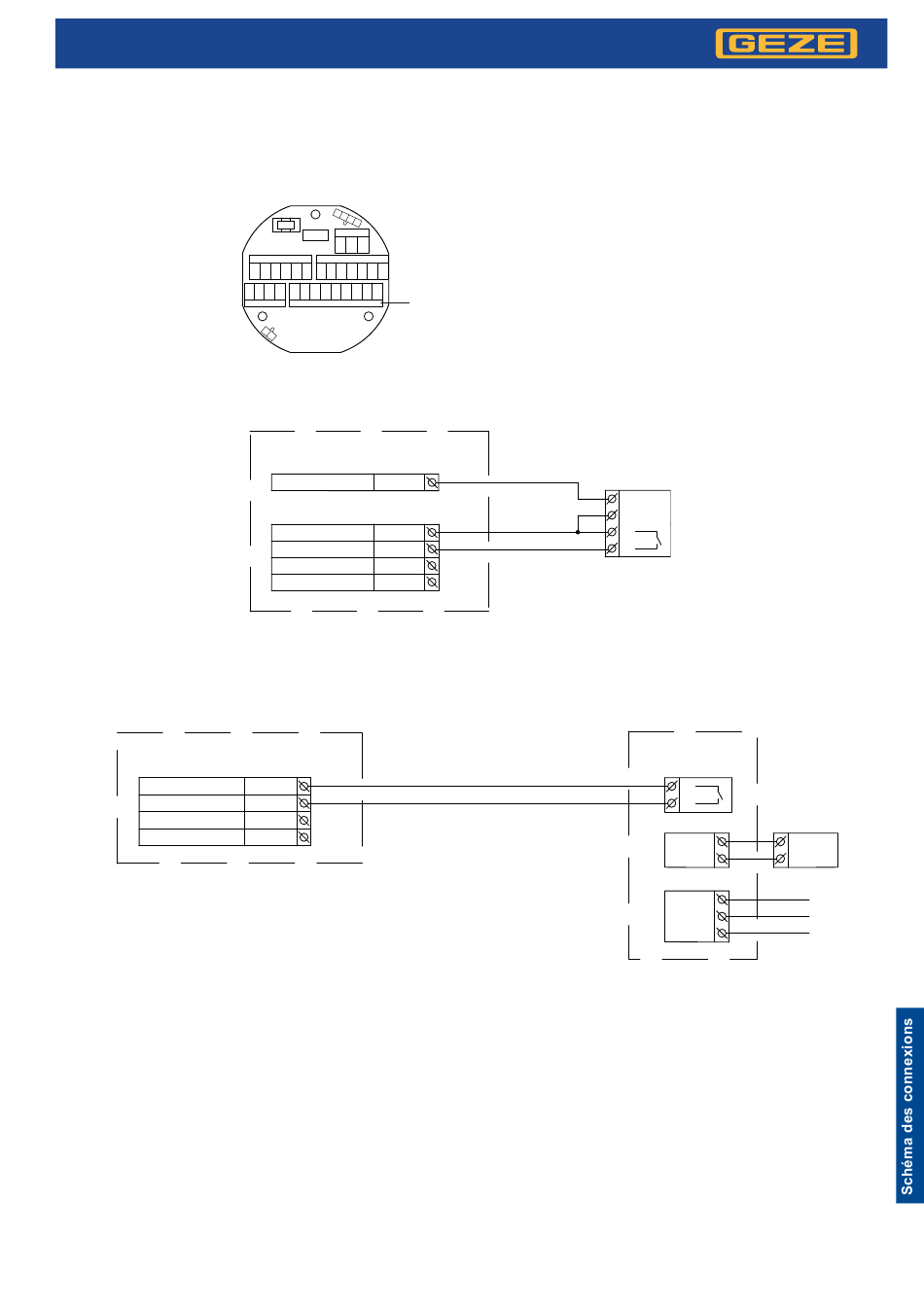

Schéma des connexions
6.11 Serrures à combinaison
53
X106
6.11.1 Serrure à combinaison Toplock CTI, CTI B
TZ320
X108 (réglette de bornes bleue)
GND
X106 (réglette de bornes orange)
24 V CC
Entrée 1 (déver. courte durée.)
Entrée 2 (déver. courte durée.)
Entrée 3 (installation de détection d'incendie)
Toplock CTI n° 090061

Toplock CTI B n° 090063

6.11.2 Serrure à combinaison Toplock CTS V, CTS BV
TZ320
X106 (réglette de bornes orange)
24 V CC 2
Entrée 1 (déver. courte durée.) 9
Entrée 2 (déver. courte durée.)
52
Entrée 3 (installation de détection d'incendie) 53
Toplock CTS V n° 090077

Toplock CTS BC n° 090079

Les entrées 1 et 2 ont été réglées au départ de l'usine sur «Déverrouillage courte

durée», c-à-d. que des éléments d'amorçage peuvent être connectées à ces entrées
Si des éléments d'amorçage pour le déverrouillage courte durée sont connectés à

l'entrée 3, régler l'entrée en conséquence
Instructions de montage et de mise en service avec schéma des raccords Commande de porte GEZE
52 9 2 2 15 14 6 5
X106
(orange)
1
2
9
52
53
Toplock
-
+
COM
NO
Unité d'évaluation
KL3
COM
NO
CTS V, CTS BV
KL2
KL1
PE
N
L
PE
N
L
61
