Montage De La Mitre Du Puits En Acier - Vaillant ecoTEC plus VU Série Notice De Montage

6 Montage
Attention !
Risque d'endommagement par dilatation
thermique !
La conduite des gaz d'échappement peut se
rétracter en refroidissant.
▶ Ne placez pas la hotte antipluie directe-
ment sur les pattes de guidage. Laissez
une liberté de mouvement d'env. 2 cm
vers le bas.
6. Montez la hotte antipluie (6).
7. En cas de besoin, vous pouvez diminuer le pied de la
mitre du puits avec une cisaille à tôles.
6.3.9

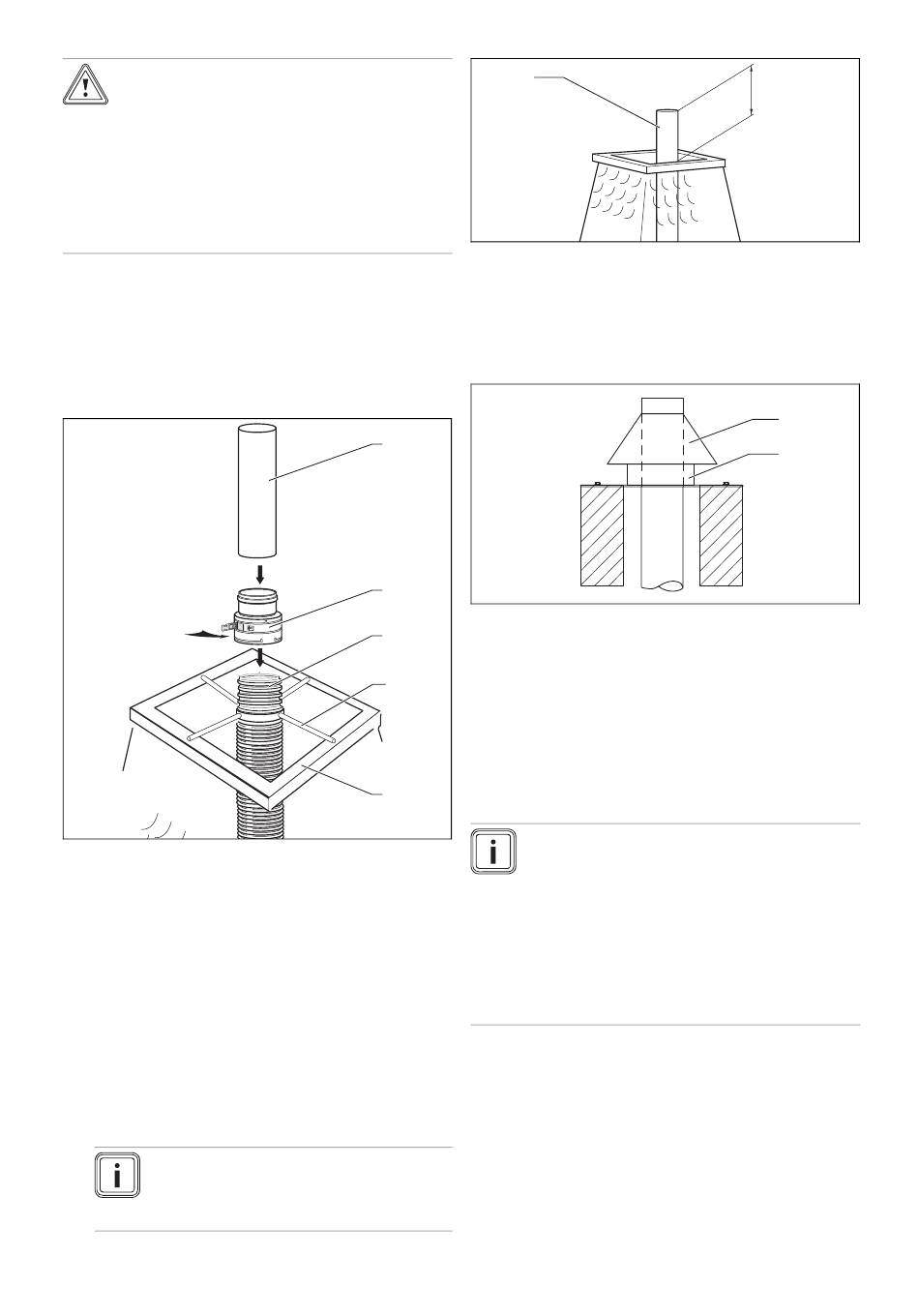

Montage de la mitre du puits en acier

inoxydable sur la conduite flexible des gaz
d'échappement
1. Engagez la croix de montage (4) par-dessus la conduite
des gaz d'échappement (3) sur la paroi de la cheminée.
2. À ce stade, raccourcissez la conduite flexible des gaz
d'échappement avec une scie ou une cisaille placée
dans une gorge, de façon à laisser 4 ou 5 gorges dé-
passer de la croix de montage.
3. Montez le joint dans la gorge non endommagée la plus
haute de la conduite des gaz d'échappement.
4. Insérez la pièce de connexion avec manchon (2) jus-
qu'en butée sur la conduite des gaz d'échappement.
5. Fixez la pièce de connexion avec les fermetures à dé-
clic.
◁ La conduite des gaz d'échappement est suspendue
dans la croix de montage.
Remarque
Le dernier tube des gaz d'échappement
(1) doit être en acier inoxydable (réf. art.
0020025741).
54
1
2
3
4
5
Notice de montage Système d'amenée d'air/d'évacuation des fumées pour ecoTEC pro/plus 0020159917_01
1
6. Raccourcissez le tube d'embouchure (1) conformément
à la figure.
7. Emboîtez le tube d'embouchure (1) sur la pièce de
connexion (2).
8. Réalisez l'étanchéité du bord de l'embouchure (5) avec
du silicone.
9. Retroussez le cache du puits (7) par dessus le tube
d'embouchure et placez-le sur le puits.
10. Fixez le couvercle de cheminée avec 4 chevilles et
4 vis.
11. Montez la hotte antipluie (6).
12. En cas de besoin, vous pouvez diminuer le pied de la
mitre du puits avec une cisaille à tôles.
6.3.10 Montage d'un chapeau de cheminée en
acier inoxydable (réf. art. 0020021007)
Remarque
Si vous voulez installer un chapeau de cheminée
en acier inoxydable (réf. art. 0020021007) utilisez
la réf. art. 0020095594.
Le kit (réf. art. 0020095594) contient les éléments
suivants :
- Tube en acier inoxydable
- Pièce de connexion
- pièce de connexion avec embout
1. Montez la conduite flexible des gaz d'échappement
conformément à la description. La bague de raccorde-
ment est toutefois remplacée par la pièce de connexion
avec embout.
2. Montez la mitre du puits en acier inoxydable sur la
conduite flexible des gaz d'échappement. (→ page 54)
330 - 340 mm
6
7
