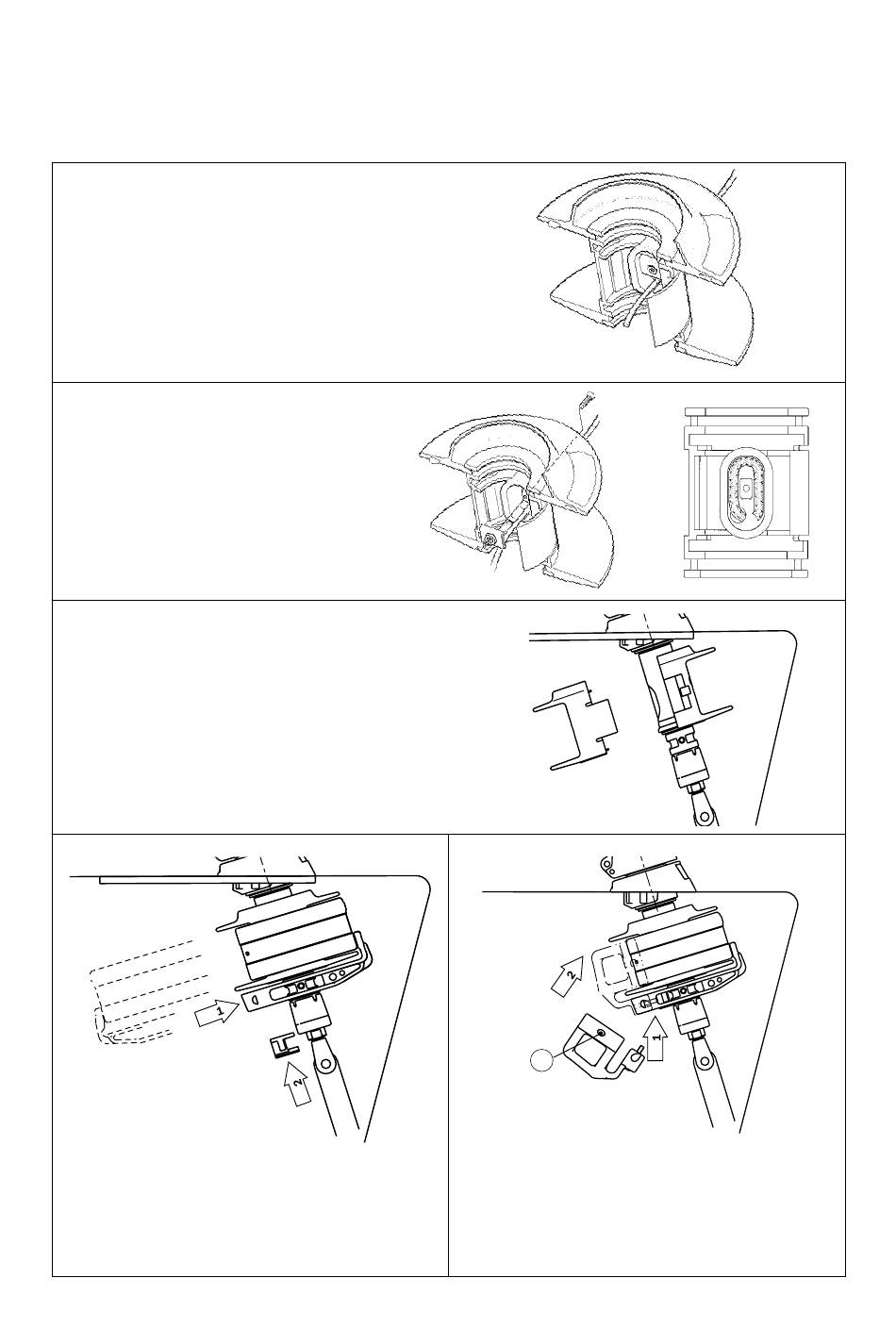

4.3 Pose du tambour d'enroulement et du filoir de bosse -
200 TD et 300 TD
Le tambour d'enroulement est constitué de deux parties. Son installation est plus facile après la fixa-
tion de l'étai au mât.
1.
Passez la bosse d'enroulement dans l'ouverture
du filoir de bosse puis par le trou du demi-tam-
bour contenant le clip de blocage de la bosse.
2.
Enlevez le clip et insérez la bosse dans la
cavité ovale comme illustré dans le schéma.
Vissez le clip fermement mais sans serrer
exagérément.
3.
Assemblez les deux moitiés du tambour d'enrou-
lement autour du mécanisme inférieur. Alignez
la collerette ovale sur la découpe du mécanisme
inférieur. Vérifiez que les deux clips de connexion
s'insèrent correctement.
4
Fig. 4.3.d
Insérez le carter de bosse depuis l'arrière et faites-
le tourner sur un demi-tour comme illustré en
figure 4.3.d. Appuyez le bloc de verrouillage par
en dessous (flèche 2) de sorte qu'ils se "'clipse"
fermement en place.
Fig. 4.3.a
Fig. 4.3.b
5
2
Fig. 4.3.e
Insérez le support de carter de bosse dans celui-
ci depuis le bas et soulevez-le pour le mettre en
place. Serrez les vis  dans le logement inox de
carter de bosse.
Fig. 4.3.c
19
Suite page 26.
