1

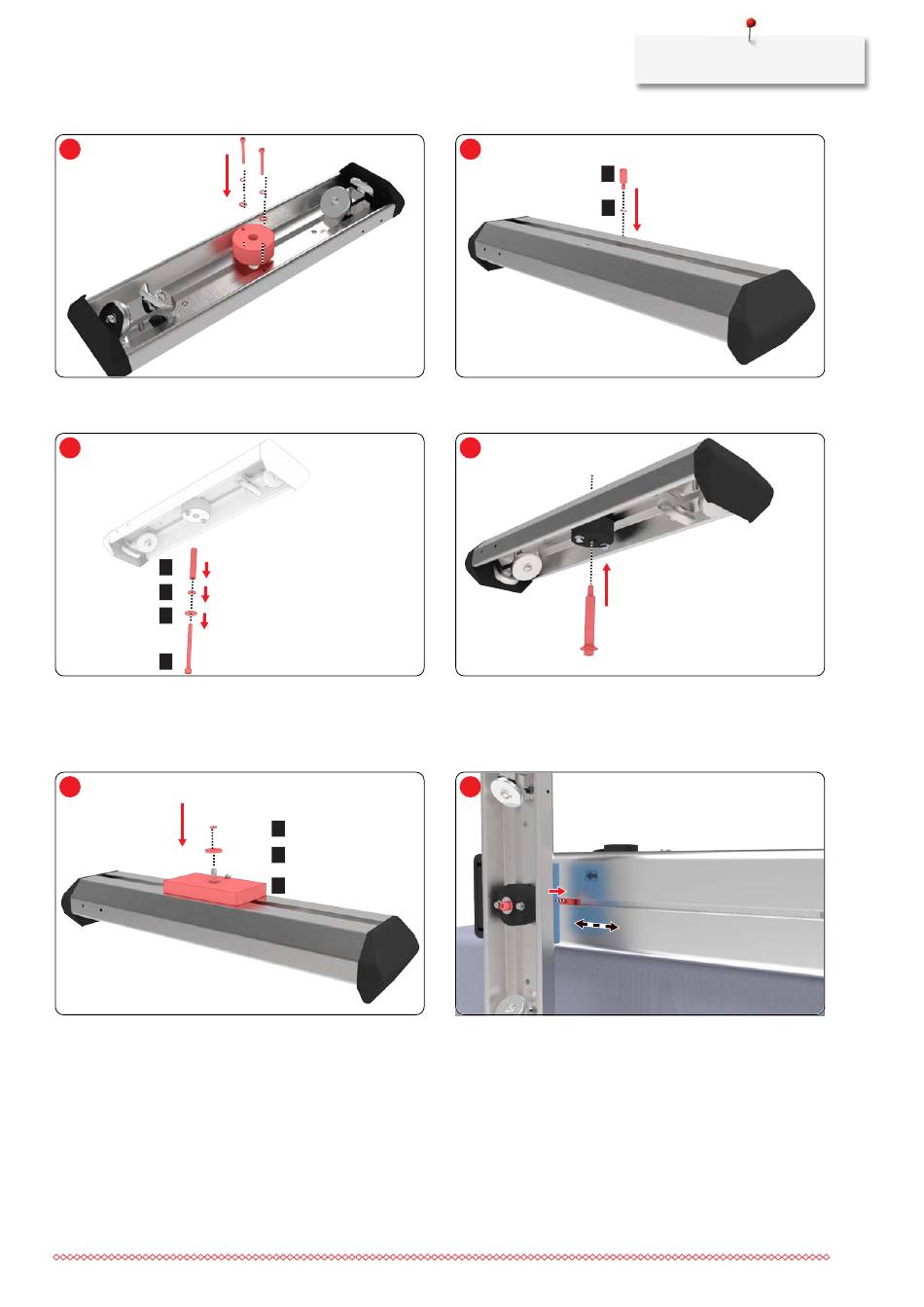

> Monter les éléments du support amortisseur (G) en bas
sur le profilé stabilisateur [1] avant.
3
I
E
H
F
> Faire glisser, dans l'ordre, la rondelle (H), le joint torique
(E) et la douille ronde (I) sur la vis (F).
Monter la douille ronde (I) de sorte que le chanfrein soit
orienté vers le bas en direction de la tête de vis (F).
5
> Insérer la natte d'amortissement (C) bleue par le haut sur
la vis de sorte que l'évidement latéral entoure les boulons
filetés (J).
> Dans l'ordre, monter la rondelle (B) et l'entretoise (A) sur
la vis.
A
B
C
2
J
D
> Visser les boulons filetés (J) avec rondelle-ressort (D) dans
l'un des deux plus petits orifices puis serrer.
4
> Insérer une vis longue par le bas dans le grand orifice
dans le support amortisseur et la tenir.
> Retourner le profilé stabilisateur.
6
> Serrer la vis (F) dans le filetage du coulisseau avant juste
suffisamment pour pouvoir encore faire glisser le profilé.
Montage du cadre à quilt
27
