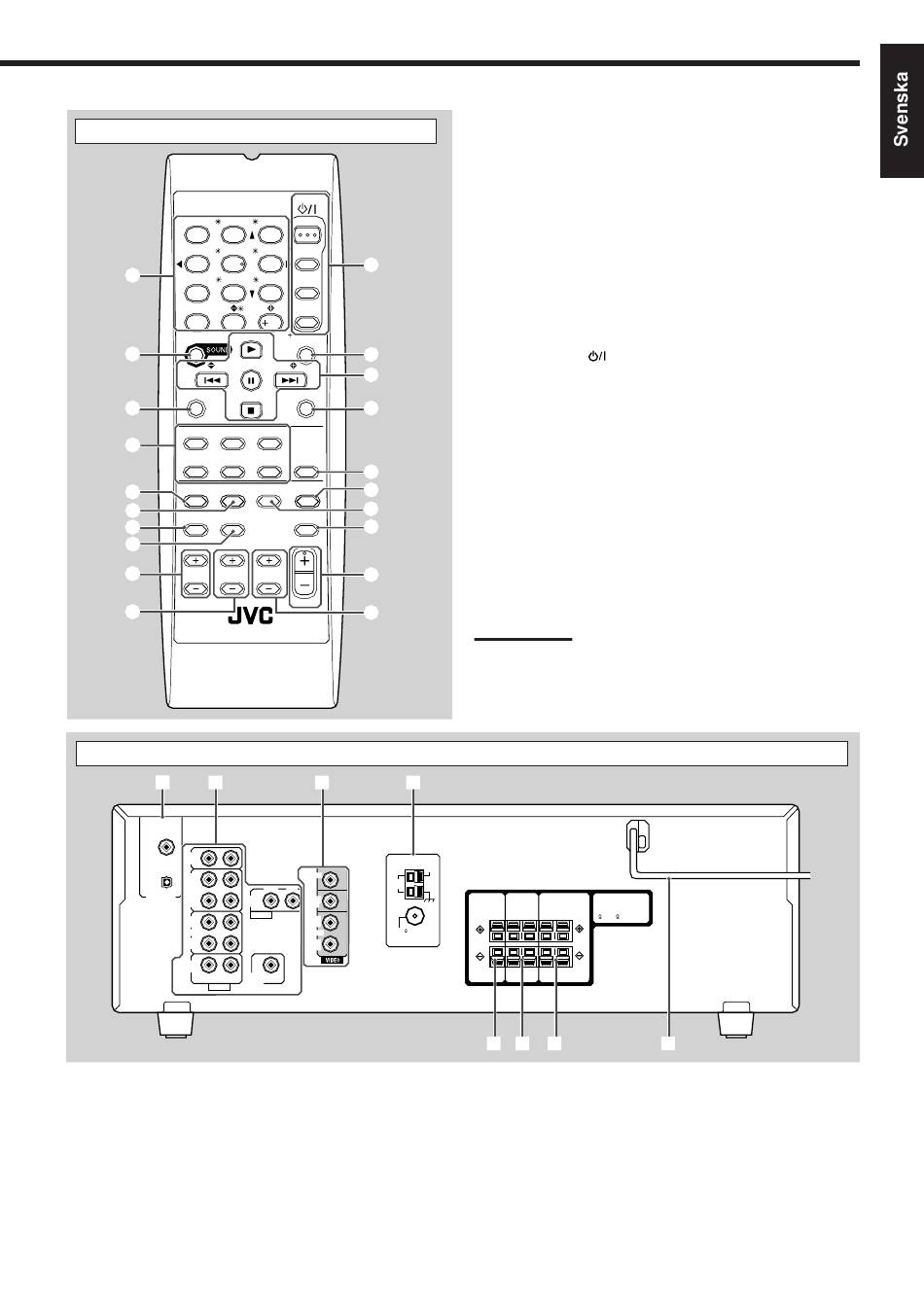

Fjärrkontrollen
A/V CONTROL
RECEIVER
TEST FRONT L
1 2
EFFECT CENTER
4 5
1
MENU SURR L
7/P 8
ENTER
10 0
RETURN
TA/NEWS/INFO
2
PTY-PTY SEARCH-PTY
REW
REC PAUSE
DISPLAY MODE
3
TAPE/CDR CD
4
FM/AM TV SOUND
5
FM MODE SURROUND
6
DIMMER TV/VIDEO
7
8
9
VCR CH TV CH
0
1 2
DIGITAL 1
(DVD)
CD
IN
DIGITAL 2 ( CD )
OUT
(REC)
TAPE
/CDR
DIGITAL IN
IN
(PLAY)
OUT
(REC)
VCR
IN
(PLAY)
TV SOUND
IN
RIGHT LEFT
AUDIO
Se sidorna inom parentes för detaljerad information.
1 DIGITAL IN-uttag (8)
• Koaxial: DIGITAL 1 (DVD)
• Optisk: DIGITAL 2 (CD)
2 AUDIO ingångs-/utgångsuttag (6, 7)
• Ingång: CD IN, TAPE/CDR IN (PLAY), VCR IN (PLAY),
TV SOUND IN, DVD IN
• Utgång: TAPE/CDR OUT (REC), VCR OUT (REC),
SUBWOOFER OUT
STANDBY/ON
FRONT R AUDIO
3
SUBWFR
TV
-
6
SURR R
VCR
9
LEVEL
DVD
10
100
SLEEP
=
~
FF
CD - DISC
!
DVD
ANALOG
VCR /DIGITAL
@
#
SURROUND
DSP
/DSP
OFF
$
MUTING
%
^
TV VOLUME
VOLUME
&
3 4
MONITOR
OUT
AM
LOOP
RIGHT LEFT
DVD
DVD
IN
IN
AUDIO
OUT
(REC)
FM 75
VCR
COAXIAL
IN ANTENNA
(PLAY)
SUBWOOFER
OUT
Se sidorna inom parentes för detaljerad information.
1 10-tangenter för val av förinställd kanal (15, 31)
10-tangenter för ljudreglering (25, 31)
10-tangenter för användning av audio/video komponenter (31, 32)
2 SOUND-knapp (25, 31)
3 REC PAUSE-knapp (32)
4 Källvalsknappar (9, 10)
TAPE/CDR, CD, DVD, FM/AM, TV SOUND, VCR
5 FM MODE-knapp (15, 31)
6 SURROUND-knapp (28, 31)
7 DIMMER-knapp (12, 31)
8 TV/VIDEO-knapp (32)
9 VCR CH +/– -knappar (32)
0 TV CH +/– -knappar (32)
- STANDBY/ON
AUDIO, TV, VCR, DVD
= SLEEP-knapp (13, 31)
~ • Använda-knappar för audio/videokomponenter
3, 8, 7, ¢/4, FF/REW (31, 32)
• RDS funktions-knappar (16 – 18)
TA/NEWS/INFO, PTY SEARCH, PTY 9, ( PTY,
DISPLAY MODE
! CD-DISC -knapp (32)
@ ANALOG/DIGITAL-knapp (11, 12, 31)
# SURROUND/DSP OFF-knapp (28, 30, 31)
$ DSP-knapp (29 – 31)
% MUTING -knapp (13, 31)
^ VOLUME +/– -knapp (10, 31)
& TV VOLUME +/– -knappar (32)
Anmärkning:
När du trycker på någon av knapparna för val av ljudkälla—TAPE/
CDR, CD och FM/AM—på fjärrkontrollen, sätts mottagaren på
automatiskt.
Bakpanel
AM
EXT
CENTER SURROUND FRONT
CAUTION :
SPEAKER SPEAKERS SPEAKERS
SPEAKER IMPEDANCE
RIGHT LEFT RIGHT LEFT
8
5 6 7
3 VIDEO ingångs-/utgångsuttag (7)
• Ingång: DVD IN, VCR IN (PLAY)
• Utgång: MONITOR OUT, VCR OUT (REC)
4 ANTENNA-uttag (4, 5)
5 CENTER SPEAKER-uttag (5)
6 SURROUND SPEAKERS-uttag (5)
7 FRONT SPEAKERS-uttag (5)
8 Nätsladd (8)
-knappar (9, 31, 32)
