Rendement - Danfoss VLT HVAC FC 100 Série Manuel De Configuration

8 Spécifications générales et dépannage

8.2 Rendement

Rendement du Variateur VLT HVAC (η
La charge du variateur de fréquence a peu d'influence sur son rendement. En général, le rendement résultant de la fréquence moteur f
que le moteur développe un couple nominal sur l'arbre de 100 % ou de 75 %, notamment avec une charge partielle.
Ceci signifie aussi que le rendement du variateur de fréquence n'est pas modifié en choisissant différentes caractéristiques tension/fréquence.
Ces dernières affectent cependant le rendement du moteur.
Le rendement baisse un peu lorsque la fréquence de commutation est réglée sur une valeur supérieure à 5 kHz. Le rendement baisse également un peu
en présence d'une tension secteur de 480 V ou d'un câble moteur dont la longueur dépasse 30 m.
Rendement du moteur (η
Le rendement d'un moteur raccordé à un variateur de fréquence est lié au niveau de magnétisation. D'une manière générale, on peut dire que ce
rendement est comparable à celui qui résulte d'une exploitation alimentée par le secteur. Le rendement du moteur dépend de son type.
Dans la plage de 75 à 100 % du couple nominal, le rendement du moteur sera pratiquement constant dans les deux cas d'exploitation avec le variateur
de fréquence et avec l'alimentation directe par le secteur.
Lorsque l'on utilise des petits moteurs, l'influence de la caractéristique tension/fréquence sur le rendement est marginale, mais avec les moteurs de 11
kW et plus, les avantages sont significatifs.
8
En général, la fréquence de commutation n'affecte pas le rendement des petits moteurs. Les moteurs de 11 kW et plus ont un meilleur rendement (1 à
2 %). Le rendement est amélioré puisque la sinusoïde du courant du moteur est presque parfaite à fréquence de commutation élevée.
Rendement du système (η
Pour calculer le rendement du système, multiplier le rendement du variateur de fréquence (η
η ) = η x η
SYSTÈME VLT MOTEUR

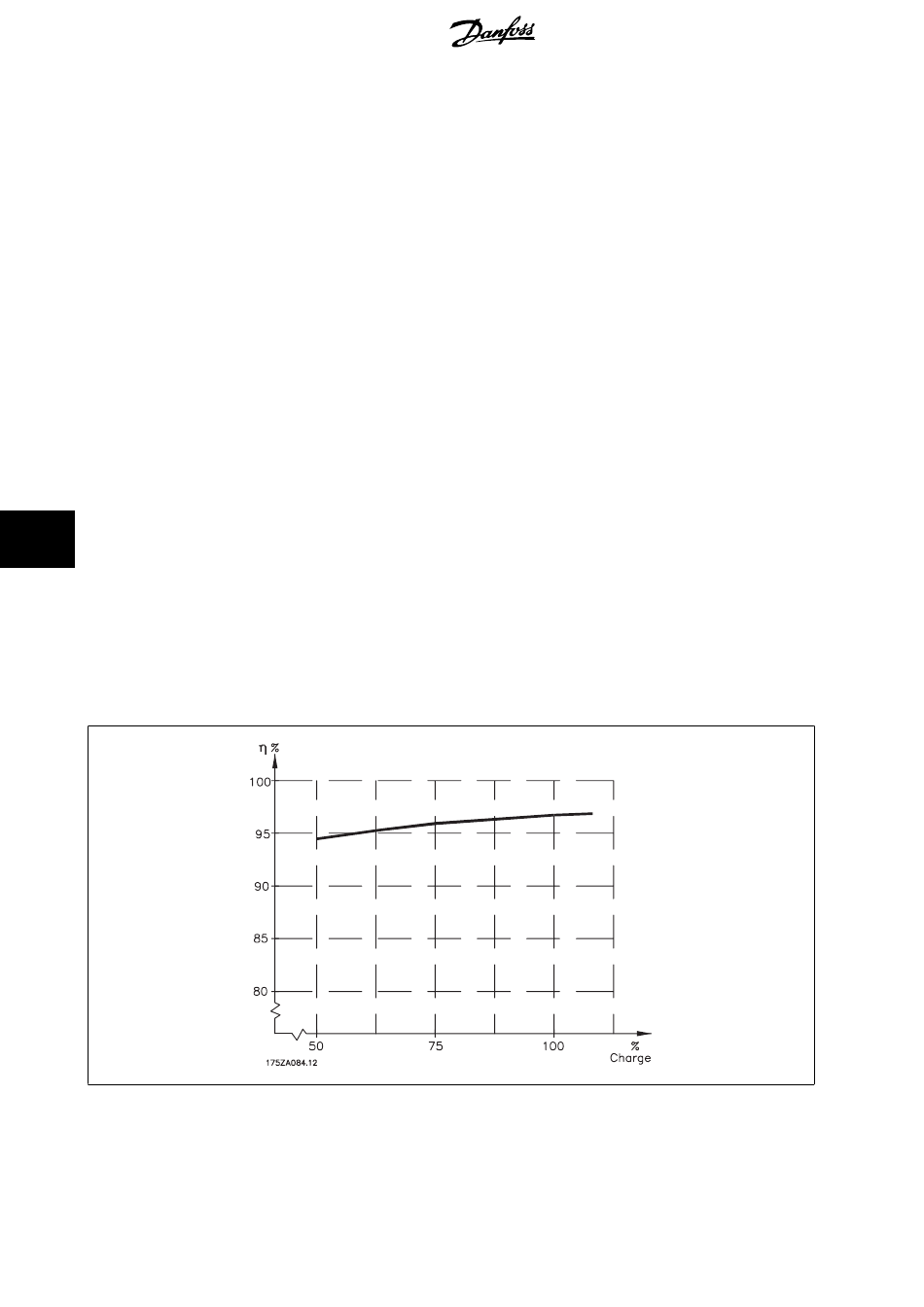

Calculer le rendement du système à différentes charges selon le graphique ci-dessous.
