1. Erste Schritte (Fortsetzung)
Bedienelemente und Funktionen (Fortsetzung)

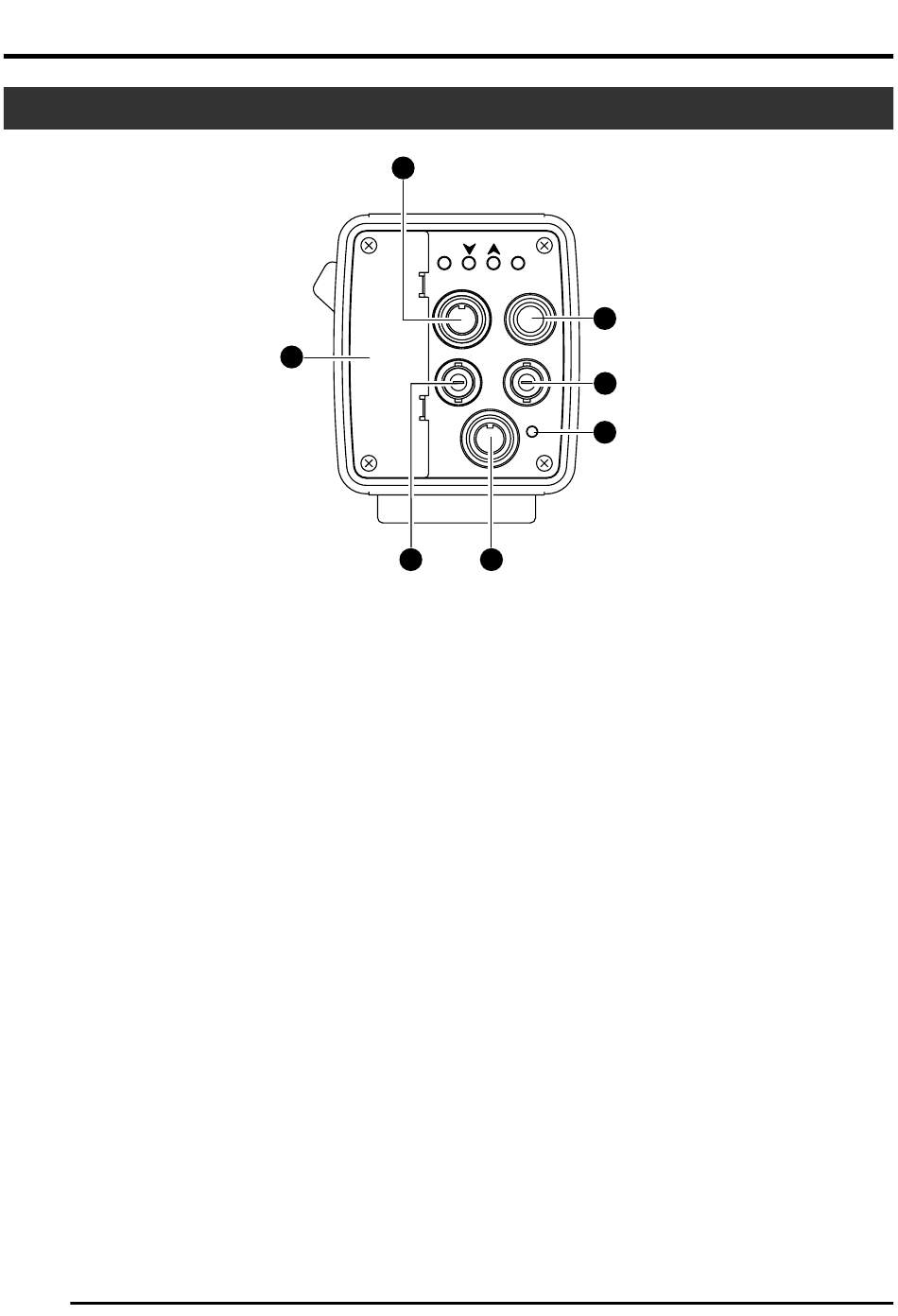

Rückseite
9
[REMOTE]-Anschluss
(6-polige Mini-DIN-Buchse)
Anschluss für eine Fernbedienungseinheit (RM-
LP55 oder RM-LP57, beide separat erhältlich).
☞ Seite 11, ,Beschreibung der Anschlüsse'
☞ Seite 44, ,Fernbedienung anschließen'
0
[LENS]-Anschluss
(Objektivanschluss)
Schließen Sie hier das Objektivkabel an.
☞ Seite 11, ,Beschreibung der Anschlüsse'
☞ Seite 14, ,Objektiv montieren'
!
[VIDEO OUT]-Anschluss
Hier werden Composite-Video-Signale ausge-
geben. Verbinden Sie diesen Anschluss mit den
Videoeingängen eines Monitors oder eines an-
deren Anzeigegeräts.
@
[POWER]-Anzeige
Diese Anzeige leuchtet, wenn das Gerät an das
Stromnetz angeschlossen ist.
G-10
9
MENU
REMOTE
15 GENLOCK IN
DC IN
SEE INSTRUCTION MANUAL
14
AW BARS
SET
LENS
10
VIDEO OUT
11
POWER
12
13
#
[DC IN]-Buchse (Anschlussbuchse
für das Netzkabel)
(8-polige Mini-DIN-Buchse)
Über diesen Anschluss wird das Gerät mit der
benötigten Betriebsspannung (12 VDC) versorgt.
Verwenden Sie zur Spannungsversorgung ein
Netzteil (AA-P700).
☞ Seite 11, ,Beschreibung der Anschlüsse'
☞ Seite 15, ,Netzteil anschließen'
$
[GENLOCK IN]-
Synchronisationseingang
Dies ist ein Referenzsignaleingang zur externen
Synchronisation dieses Geräts.
Sie können wahlweise Composite-Video-Signale
oder Black-Burst-Signale anlegen.
%
Abdeckung des
Kartensteckplatzes
Um eine Zubehörkarte zu installieren, entfernen
Sie diese Abdeckung.
☞ Seite 46, ,Zubehöreinrichtungen anschließen'
Weitere Informationen zu Zubehörgeräten erhal-
ten Sie bei Ihrem JVC-Händler.
