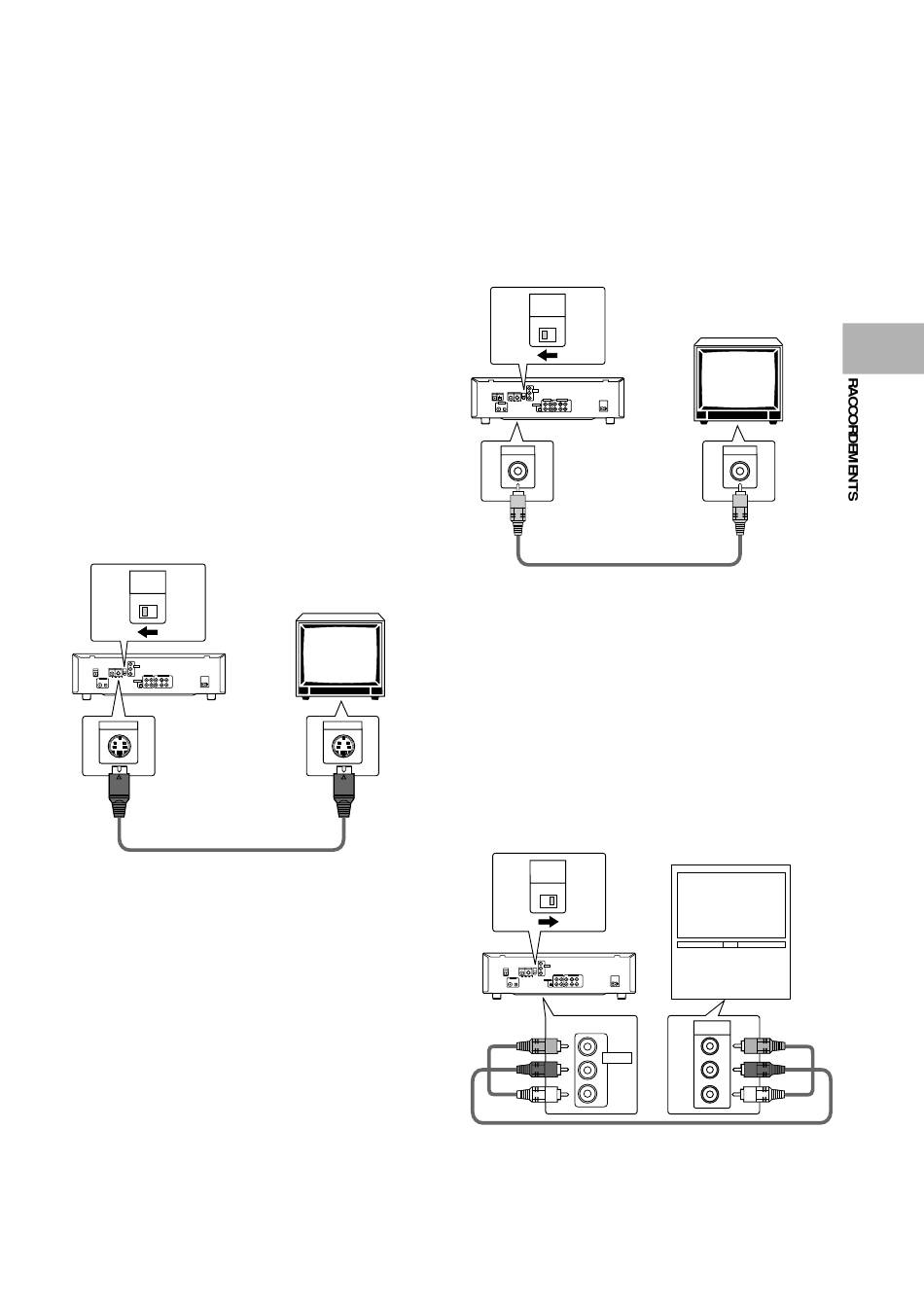

Raccordements pour l'image
Ce lecteur peut fournir les signaux vidéo sous la
forme: S-vidéo, vidéo composite et composantes
vidéo. Consultez le mode d'emploi qui vous a été
remis avec le téléviseur ou le moniteur pour savoir
quelle est la meilleure manière d'effectuer les
raccordements.
Après avoir effectué les raccordements physiques au
téléviseur ou au moniteur, il vous faut décider du
format d'image. Vous pouvez utiliser [Setup
Navigator] de la page de configuration General et
préciser s'il s'agit d'un téléviseur ou d'un moniteur
standard ou grand écran (page 22). Vous pouvez
également employer l'option [TV Screen] de la page
de configuration du menu Video (page 33).
Sortie S-vidéo
• Si le téléviseur ou le moniteur sont pourvus de
prises S-vidéo, reliez le lecteur de cette manière
pour obtenir une image de bonne qualité.
• Utilisez un câble S-vidéo (non fourni) pour relier une
des prises S-VIDEO OUT du lecteur à l'entrée S-
vidéo du téléviseur ou du moniteur.
• Lors d'une connexion S-vidéo, assurez-vous de régler le
commutateur VIDEO OUT SELECT, sur le panneau arrière
du lecteur, sur la gauche pour choisir la sortie S-vidéo.
VIDEO
OUT
SELECT
S-VIDEO OUT
Téléviseur ou moniteur
S-VIDEO IN
Sortie vidéo
• Si le téléviseur ou le moniteur ne sont pourvus que
d'une entrée vidéo composite, utilisez cette liaison.
• Utilisez le câble vidéo fourni pour relier une des prises
VIDEO OUT du lecteur à l'entrée vidéo du téléviseur
ou du moniteur.
• Assurez-vous que la couleur du connecteur est la
même que celle de la fiche (jaune).
• Lors d'une connexion vidéo, assurez-vous de régler le
commutateur VIDEO OUT SELECT, sur le panneau
arrière du lecteur, sur la touche pour choisir la sortie
vidéo composite.
VIDEO
OUT
SELECT
VIDEO OUT
Sortie vidéo en composantes
• Réalisez des connexions vidéo à un téléviseur à
rétroprojection, un projecteur ou un téléviseur muni
d'entrées en composante afin d'obtenir une image
vidéo de grande qualité.
• Utilisez un câble vidéo ne composantes ou 3 cordons
vidéo (non fournis) pour connecter les prises
COMPONENT VIDEO OUT du lecteur aux prises en
composantes du moniteur.
• Lors d'une connexion vidéo en composantes, assurez-
vous de régler le commutateur VIDEO OUT SELECT,
sur le panneau arrière du lecteur, sur la droite pour
choisir la sortie vidéo en composantes.
VIDEO
OUT
SELECT
Y
COMPONENT
VIDEO OUT
P
B
P
R
Téléviseur ou moniteur
VIDEO IN
Moniteur de projection,
projecteur ou téléviseur
COMPONENT
VIDEO IN
Y
P
B
P
R
19
Fr
