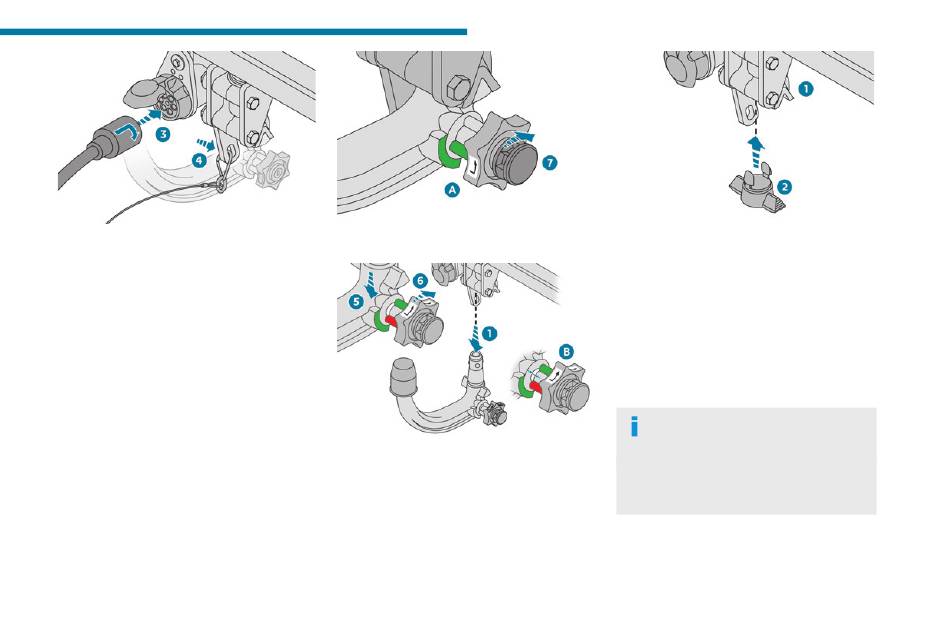

► Retirer le cache de protection de la rotule
d'attelage.
► Fixer la remorque sur la rotule d'attelage.
► Attacher le câble solidaire de la remorque à
l'anneau de sécurité 4 du support.
► Insérer et tourner d'un quart de tour la fiche
de la remorque pour la brancher dans la prise de
raccordement 3 du support.
Démontage de la rotule
► Tourner d'un quart de tour et tirer la fiche de
la remorque pour la débrancher de la prise de
raccordement 3 du support.
► Détacher le câble solidaire de la remorque de
l'anneau de sécurité 4 du support.
► Détacher la remorque de la rotule d'attelage.
► Remettre en place le cache de protection sur
la rotule d'attelage.
► Retirer le capuchon de la serrure et l'enfoncer
sur la tête de la clé.
► Insérer la clé dans la serrure 7.
► Ouvrir la serrure à l'aide de la clé.
► Tenir fermement la rotule 5 d'une main ; de
l'autre main, tirer et tourner la molette 6 dans le
sens des aiguilles d'une montre, jusqu'en butée ;
ne pas relâcher la molette.
► Sortir la rotule par le bas de son support 1.
► Relâcher la molette ; celle-ci se bloque
automatiquement en position déverrouillée
(position B).
Informations pratiques
► Remettre en place l'obturateur de
protection 2 dans le support de fixation 1.
► Ranger la rotule dans sa housse à l'abri des
chocs et des salissures.

Entretien

Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à haute
pression, la rotule doit être retirée et l'obturateur
inséré dans le support.
Apposer l'étiquette jointe dans un endroit
bien visible, à proximité du support ou à
l'intérieur du coffre.
Pour toute intervention sur le dispositif
d'attelage, s'adresser au réseau PEUGEOT
ou à un atelier qualifié.
