RÉGLAGES
RÉGLAGES DE LA TABLE COULISSANTE

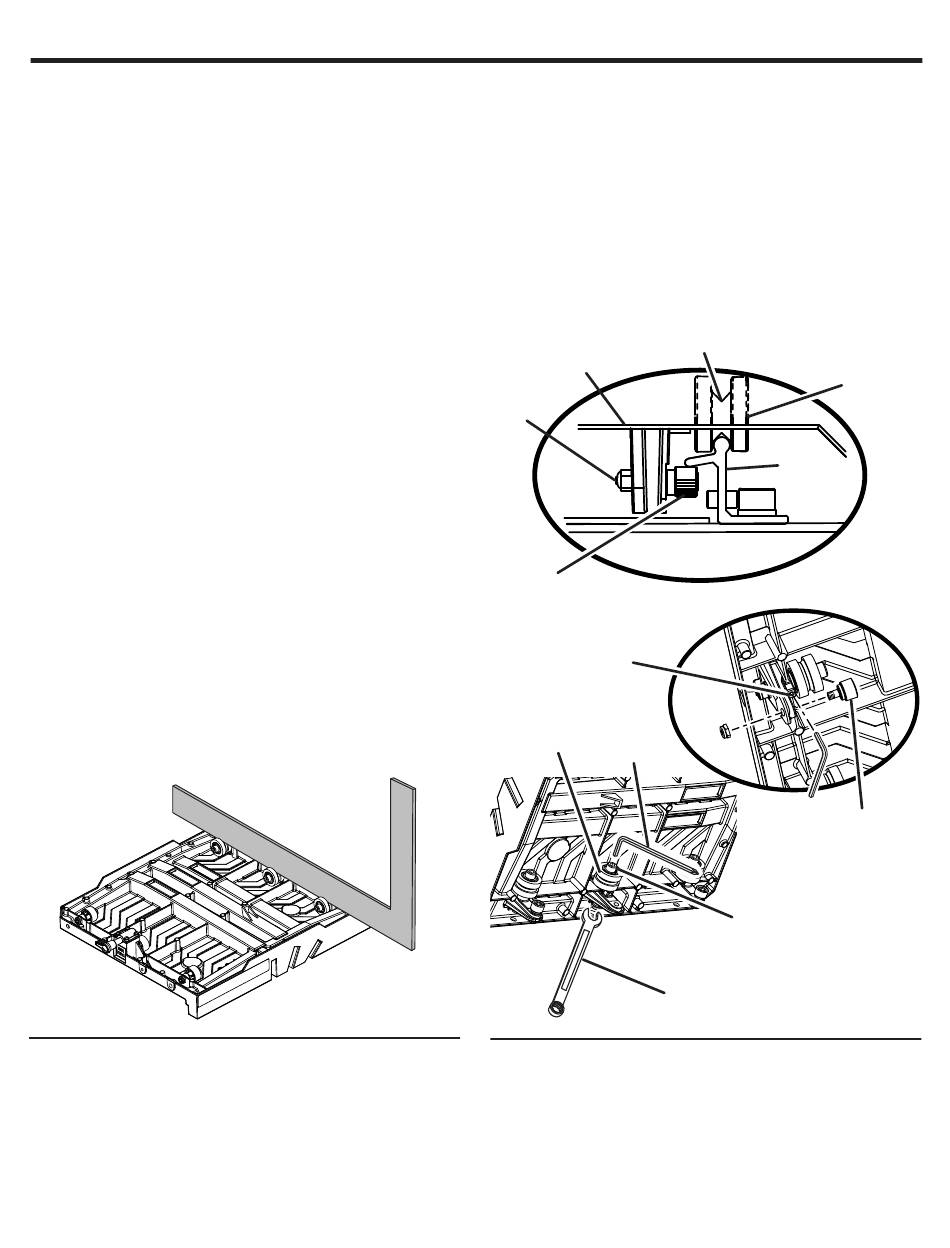

Voir les figures 35 à 38.
Des réglages seront nécessaires si le roulement de la table
est difficile ou si cette dernière se déplace de gauche à
droite. Les roues de la table coulissante doivent reposer
légèrement sur les rails et rouler sans secousses sur toute
la distance de déplacement.
Pour ajuster le rouleau à came central supérieur :
Les rouleaux supérieurs du côté gauche reposent sur le rail.
Ces rouleaux comportent une rainure au centre de chaque
rouleau. Les réglages suivants sont nécessaires si les
rouleaux supérieurs ne sont pas parallèles et/ou à niveau :
 Inspecter visuellement tout le parcours de la table
coulissante pour vérifier l'alignement du rouleau.
 Retirer la table coulissante des rails pour faire les réglages.
NOTE : Le réglage ne se fait que sur le rouleau à came
central supérieur.
 Retirer le rouleau central inférieur à l'aide de la clé de
10 mm à ouverture fixe et de la clé hexagonale de 6 mm
pour atteindre et dévisser la vis de réglage du rouleau.
 Utiliser la clé hexagonale de 2,5 mm pour dévisser la vis
de réglage.
 Utiliser une équerre de charpentier ou un autre objet
à angle droit pour vérifier la hauteur de la roue. Placer
l'équerre de charpentier dans la rainure des roues
 Régler la hauteur en tournant manuellement le rouleau à
came central supérieur.
 Utiliser le bord droit d'un objet pour vérifier et assurer le
parallélisme des rouleaux à came.
VÉRIFIER L'ALIGNEMENT
 Visser la vis de réglage afin de conserver les réglages.
 Installer la table coulissante et vérifier si les rouleaux
touchent le rail et sont parallèles.
NOTE : Vérifier le bon roulement des rouleaux
 Installer le rouleau à came central inférieur dès que les
réglages du rouleau à came supérieur sont terminés.
Réglage du rouleau à came inférieur:
 Utiliser la clé de 6 mm pour immobiliser l'écrou de boulon
de la came. Utiliser la clé hexagonale de 10 mm pour
dévisser les boulons de la came.
TABLE
COULISSANTE
ÉCROU DE
LA CAME
ROULEAU À CAME
INFÉRIEUR
VIS D'ARRÊT
ROULEAU
À CAME
CENTRAL
SUPÉRIEUR
Fig. 35
26 — Français
RAINURE
CLÉ HEX
6 mm
BOULON
DE CAME
CLÉ 10 mm
ROULEAU À CAME
SUPÉRIEUR
RAIL
RETIRER LES VIS
ET LES METTRE
DE CÔTÉ.
Fig. 36
