Installation Des Table Coulisssante; Meule À Carreaux; Installation De La Meule À Carreaux - RIDGID R4040 Manuel D'utilisation

ASSEMBLAGE

INSTALLATION DES TABLE COULISSSANTE

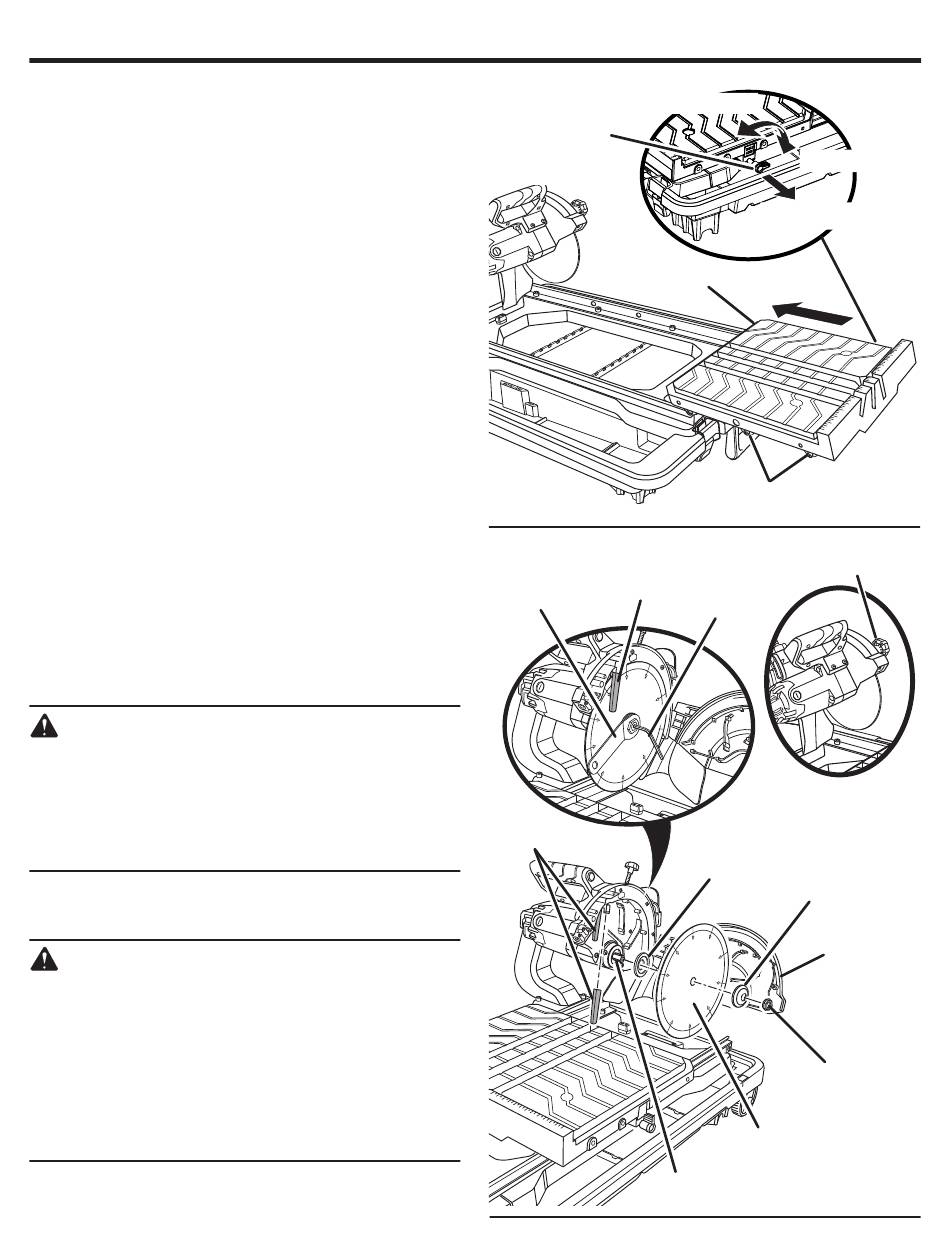

Voir la figure 10.
Pour installer de table coulissante :
 Tenir fermement la table et installer les rouleaux à l'avant
des rails.
 Tenir l e parallèle de table avec le bâti, pousser la table vers
arrière du scie.
 Lorsque le levier de verrouillage de table atteint l'arrêt sur
la riel de devant sur le côté droite du bâti, tirer le levier et le
tient hors hors jusqu'à ce que la asegurar a passé buteé.
Relâcher la levier.
 Glisser la table le long des riels jusqu'à ce que les cylindres
finals engagent les riels.
Pour verrouillage de table coulissante :
 Tirer le levier de verrouillage de la table vers l'extérieur et le
tourner sur 90˚ vers la gauche.
 Relâcher la levier.
NOTE : Lorsque la table est installée sur le plateau d'eau
et vous poussez la table, il « déclic » à sa place. Ceci est le
levier de verrouillage de table qui claque dans un trou dans
le cadre qui verrouille la table à sa place.
Pour déverrouillage de table coulissante :
 Tirer le levier de verrouillage de la table vers l'extérieur et le
tourner sur 90˚ vers la gauche.
MEULE À CARREAUX
Para rendement maximum et sécurité, Il est conseillé de
n'utiliser que le muele de coupe de 203 mm (8 po) est fournie
avec la scie.Il existe d'autres modèles de mueles de la même
qualité prévues pour votre distributeur local.
AVERTISSEMENT :
Ne pas utiliser de mueles dont la vitesse à vide de
rotation nominale est inférieure à celle de l'outil. Le
non-respect de cet avertissement pourrait entraîner
des blessures graves. Ne jamais utiliser des meules
qui ont des ouvertures, des rainures, ou des dents
sur cet outil.
INSTALLATION DE LA MEULE À CARREAUX
Voir la figure 11.
AVERTISSEMENT :
Cette scie n'utilise que des mueles dont la largeur
maximale de 8 po. Ne jamais utiliser une muele trop
épaisse car elle empêcherait la rondelle extérieure de
le muele de s'engager sur les méplats de la broche.
Des mueles de trop grand diamètre toucheraient les
protections de muele et des meules trop épaisses
empêcheraient le boulon le muele de maintenir le
muele sur la broche. Ces deux peuvent causer un
accident et des blessures graves.
 Débrancher la scie.
 Verrouiller la table en position avant.
LEVIER DE
VERROUILLAGE DE
TABLE
BUSE D'EAU
CLÉ DE
EXTÉRIEURE
MEULE
BUSE
D'EAU
14 — Français
VERROUILLEZ
DÉRIVATION
TABLE
COULISSANTE
ROULEAUS
CLÉ HEX. DE
6 mm
RONDELLE
INTÉRIEURE
RONDELLE
EXTÉRIEURE
MEULE À
CARREAUX
ARBRE
DÉVERROUILLEZ
SCIE
AVANT
Fig. 10
BOUTON DU
PROTÈGE-MEULE
PROTÈGE-MEULE
ÉCROU
D'ARBRE
Fig. 11
