Installation Du Filtre À Eau Et De La Pompe À Eau - RIDGID R4040 Manuel D'utilisation

ASSEMBLAGE
INSTALLATION DU FILTRE À EAU ET DE LA
POMPE À EAU
Voir les figures 7 à 9.
La pompe permet de réacheminer l'eau du plateau à la coulé
sur la meule.
 Repérer les fentes du filtre et de la cuvette de la pompe
situées dans plateau d'eau. La cuvette de la pompe est
identifiée par « pump well ».
 Glisser le filtre dans les fentes du filtre, comme illustré.
 Repérer le sélecteur de débit d'eau « Max/Min » de la pompe.
Pour obtenir un rendement optimal, régler le sélecteur de
débit d'eau à « Max » pour contrôler le débit d'eau sur la
meule.
NOTE : Le débit d'eau peut être réglé pendant l'utilisation
en retirant le filtre pour atteindre la cuvette et en tournant le
sélecteur de débit sur la pompe. Réinstaller le filtre.
 Déposer la pompe à eau dans la cuvette de la pompe.
FILTRE À
EAU
CUVETTE DE LA
POMPE
ROUE
FENTES DE
FILTRE À EAU
DU CORDON
PLATEAU D'EAU
D'ALIMENTATION
D'ALIMENTATION

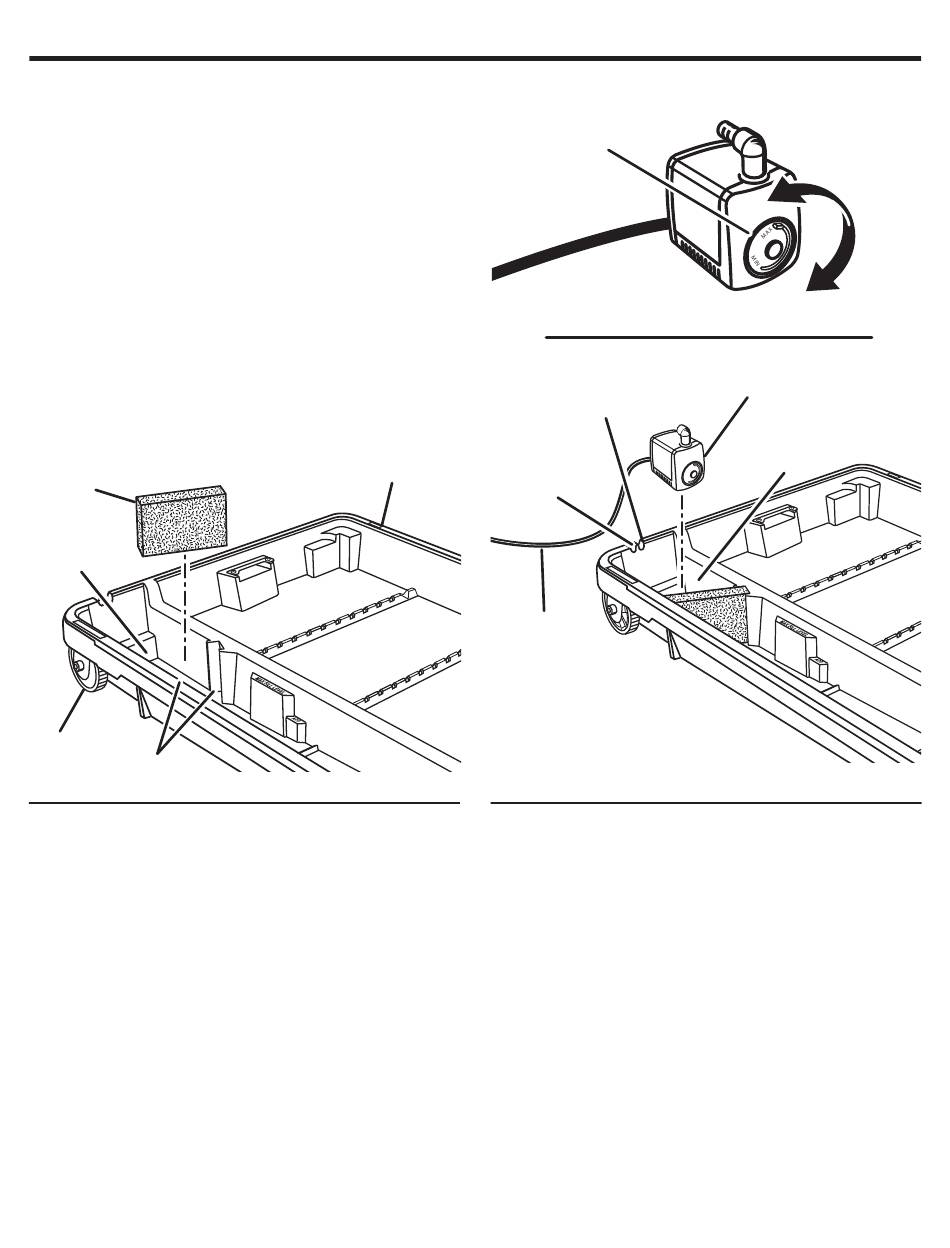

Fig. 7
12 — Français
SÉLECTEUR
DE DÉBIT
D'EAU
ENCOCHE DU TUYAU
D'ARROSAGE
ENCOCHE
CORDON
DÉBIT
MAXIMUM
POMPE D'EAU
CUVETTE DE LA
POMPE
Fig. 8
