UTILISATION

POUR EFFECTUER UNE COUPE BISEAU

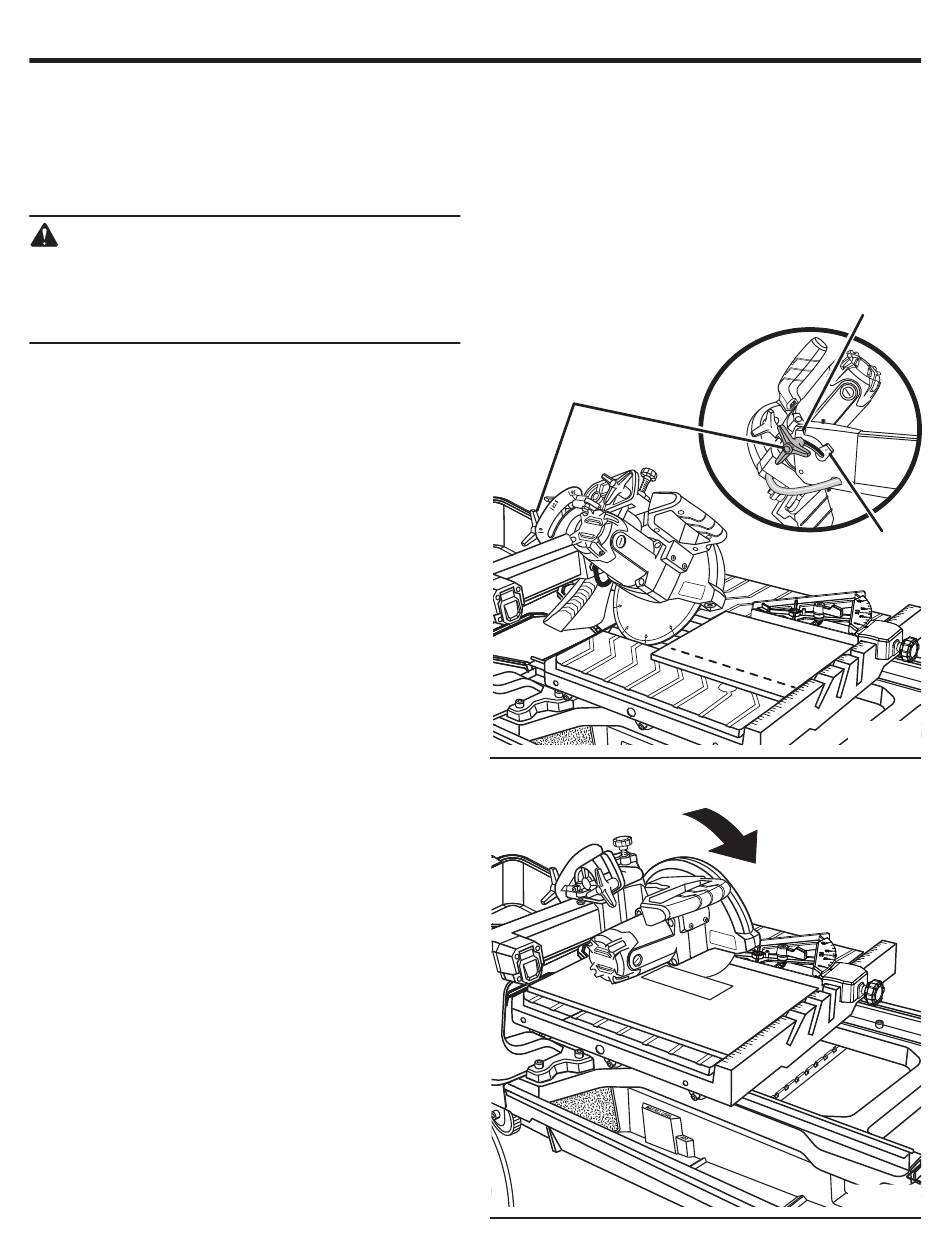

Voir la figure 26.
Les coupes en biseau sont réalisées en approchant le matériau
vers la meule à tronçonner alors que l'unité moteur est inclinée
selon un angle. Nous recommandons de ne faire que des
coupes aux angles de 0, 22,5 et 45°.
AVERTISSEMENT :
Les coupes n'étant pas faites aux angles de 0, 22,5
et 45° peuvent provoquer le contact de la meule à
tronçonner avec la table coulissante et endommager
l'appareil et/ou causer des blessures graves.
 Utiliser un bord droit ou une équerre pour dessiner une
marque sur le carreau à l'aide d'un marqueur ou un crayon
gras.
 Glisser la table à l'avant du plateau d'eau avant inclinaison
la tête de scie.
 Desserrer le bouton de verrouillage d'angle de biseau.
 Placez le bras de scie à un angle de 22,5˚ ou 45° et serrez
le bouton d'angle.
 Placer le guide d'onglet sur le bon côté de la table à la
distance désirée de la muele et la serrure à sa place.
 S'assurer que le guide d'onglet ne se trouve pas dans la
ligne de coupe.
 Placer le matériau sur la table et fermement contre le guide
d'onglet et guide.
 S'assurer que le matériau ne touche pas la meule avant de
démarrer la scie.
 Mettre le commutateur marche/arrêt en position de marche.
 Laissez le muele de coupe atteindre son régime maximum
et attendre le muele pour obtenir mouillé avant d'avancer
le matériau pour alimenter la pièce vers le meule.
 Maintenir la matériaux fermement contre le guide d'onglet
et guide, et engager le muele de coupe.
 Une fois la coupe effectuée, arrêt la scie. Attendre que la
meule à carreaux s'arrête complètement avant de retirer le
matériaux.
EFFECTUER UNE COUPE EN PLONGÉE
Voir la figure 27.
Il est possible d'effectuer des coupes en plongée en plaçant le
matériau directement en dessous de la meule et en abaissant
celle-ci sur la pièce à travailler. Cela permet de couper les pièces
à partir du centre.
 L'utilisation d'un crayon de borne ou graisse, marquer le
secteur être coupé sur le matériel.
 Desserrer le bouton de verrouillage situé sur le côté de la
tête du moteur et tirer celle-ci vers le haut jusqu'à sa hauteur
maximale.
 Placer le guide d'onglet sur le bon côté de la table à la
distance désirée de la muele et la serrure à sa place.
 Mettre le commutateur marche/arrêt en position de marche.
 Laissez le muele de coupe atteindre son régime maximum
et attendre le muele pour obtenir mouillé avant d'avancer
le matériau pour alimenter la pièce vers le meule.
 Tenir fermement la tête du moteur par la poignée.
 Desplace le matériel à la position désirée pour couper.
 Abaisser lentement la tête du moteur dans le matériau afin
d'effectuer la coupe.
 Soulever la tête du moteur.
 Mettre le commutateur marche/arrêt en position de arrêt.
 Glisser la table à l'écart de la tête du moteur et placer le
matériau afin de procéder à la prochaine coupe.
BOUTON DE
VERROUILLAGE
22 — Français
COUPE EN BISEAU
45
COUPE PLONGEANTE
45°
0°
Fig. 26
Fig. 27
