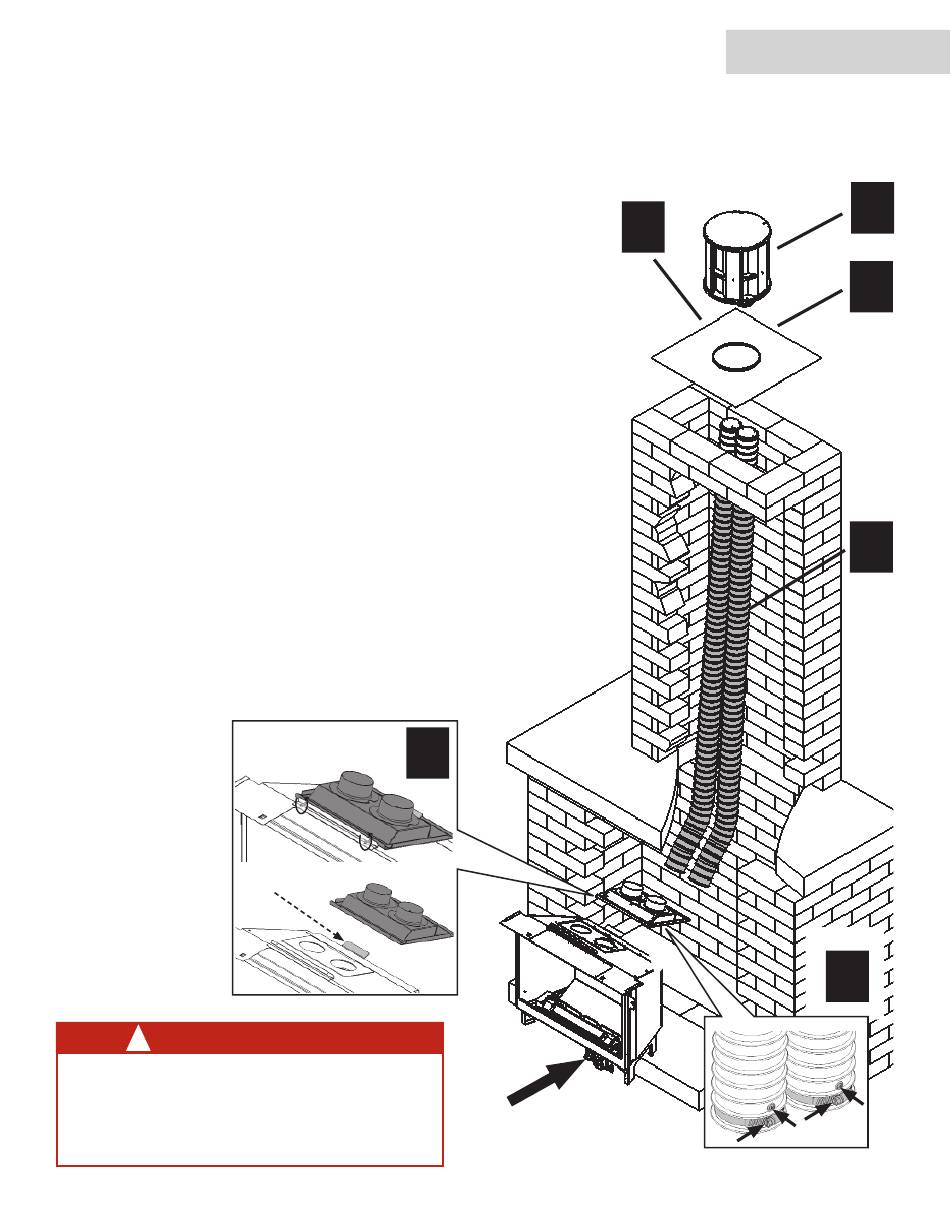

Raccordez le système d'évacuation—Colinéaire
avec Plaque d'évent colinéaire RA24CL et 2 conduits fl ex 3 po
IMPORTANT : L'évacuation de cet appareil à chambre à combustion
scellée ne requiert pas d'air de la pièce pour la combustion.
1. À partir du toit, installez sommairement deux conduits souples pleine
longueur de 3 pouces de diamètre dans la cheminée. Faites attention de
ne pas endommager les conduits. Il peut être plus facile d'installer les
deux conduits en même temps plutôt qu'un à la fois. Laissez une bonne
longueur de conduits au bas afi n de faciliter le raccord au foyer. Il est
préférable de terminer la sortie plus tard.
Désignez l'un des conduits comme conduit d'évacuation des gaz
et marquez-le ÉVACUATION aux deux extrémités afi n d'éviter la
confusion plus tard.
2. Raccordez les conduits fl ex à la plaque d'évent en vous assurant que
le conduit d'évacuation des gaz est raccordé à la buse marquée
Fixez chaque conduit à la plaque d'évent à l'aide du
"ÉVACUATION".
collier de serrage fourni et 2 vis autotaraudeuses. Placez les vis juste
au-dessus du collier de serrage, traversant le conduit et la buse pour
éviter que le conduit ne glisse de la buse.
3. I nsérez le foyer tout en glissant la plaque d'évent sur le dessus de la
Assurez-vous que la languette sur la caisse du foyer entre
caisse.
dans la fente au bas de la plaque d'évent. Fixez la plaque d'évent au
devant de la caisse du foyer à l'aide des deux vis sur le foyer.
4. Du toit, tirez les conduits et fi xez le solin.
5. Fixez le capuchon de sortie en vous assurant que le conduit
d'évacuation des gaz est bien raccordée à la buse correspondante
de la sortie. Fixez à l'aide de huit vis fournies.
6. Scellez le capuchon et le solin d'un enduit d'étanchéité tel que requis.
AVERTISSEMENT
!
Le défaut de fi xer ces pièces conformément
aux schémas montrés ou d'utiliser
seulement les pièces homologuées pour
cet appareil peut entraîner des dommages
matériels ou des blessures corporelles.
Installation
Languette de la
plaque d'évent
2
INSTALLATEUR
QUALIFIÉ
6
5
4
1
3
33
