INSTALLATEUR
QUALIFIÉ

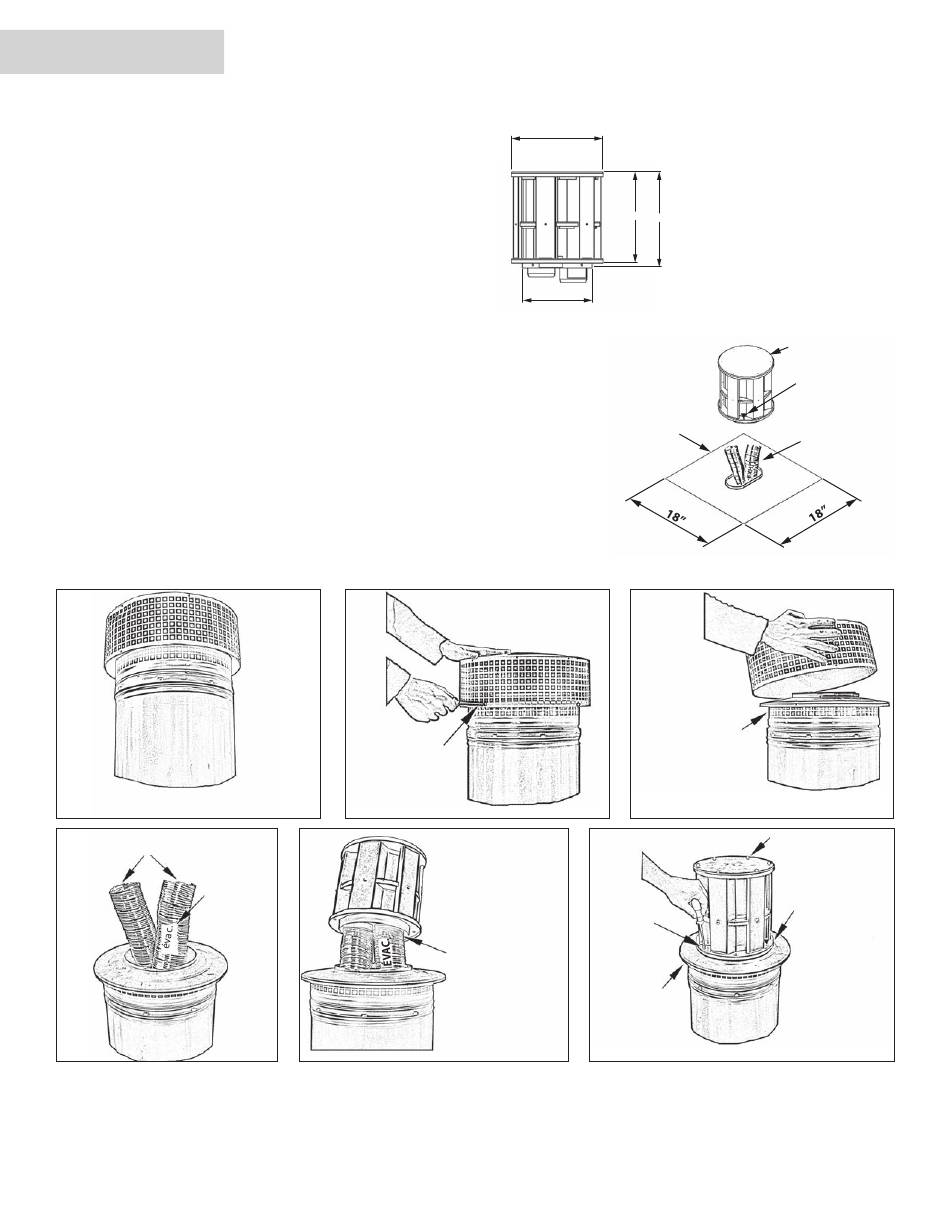

Colinéaire—conduits fl ex 3" x 3"
Cheminées carrées existantes
Nous recommandons l'utilisation de la sortie colinéaire
559CLT et du solin carré 559FSK—consultez la liste
des accessoires d'évacuation certifi és à la page 50
pour d'autres options. Coupez le solin à la grandeur
désirée. Ajoutez une bordure sur le périmètre pour
former un bord d'égouttement. Scellez le solin à la tête
de la cheminée en utilisant un enduit d'étanchéité (non
fourni). Fixez la sortie au solin à l'aide de vis à métaux
tel qu'indiqué.
Cheminées rondes existantes
La sortie colinéaire 559CLT est conçue pour les
cheminées rondes préfabriquées de 7 ou 8 pouces de
diamètre et ne requiert pas de solin additionel. Assurez-
vous que l'installation de la sortie scelle l'espace à
la tête de la cheminée afi n d'éviter la perte d'air de
convection. Les schémas ci-dessous montrent une
installation typique de sortie pour une cheminée de 8
pouces de diamètre à système de refroidissement à l'air.
Cheminée à refroidissement
à l'air (foyers préfabriqués)
Installez 2 conduits
souples de 3" de dia.
Identifiez
le conduit
d'évacuation
28
Sortie d'évacuation—Option Colinéaire
Enlevez le
couvercle
de la sortie
10" dia.
7-5/8" dia.
559CLT
Solin 559SFK
(coupez à la
grandeur requise
et formez un bord
d'écoulement une
fois installé)
Fixez la sortie
au solin (à 3
endroits)
Fixez les conduits
flexibles aux buses
correspondantes de la
sortie avec des vis à
Assurez-vous que
métaux (la buse la plus
le solin demeure
longue est celle de
au-dessus des
ouvertures de
l'évacuation)
refroidissement
d'air
10"
11"
Sortie 559CLT
Fixez au solin avec
des vis à métaux
(3 endroits)
2 conduits
flexibles de 3"
Conservez la portion
de refroidissement
à l'air du système
Sortie 559CLT
Assurez-vous que
la partie de
l'évacuation de la
cheminée est
scellée à la tête
