42 | Nederlands
 Plaats het elektrische gereedschap alleen uitgescha-
keld op de moer of schroef. Draaiende inzetgereed-
schappen kunnen uitglijden.
Het draaimoment is afhankelijk van de slagduur. Het maxi-
maal bereikte draaimoment resulteert uit de som van alle door
slagen veroorzaakte afzonderlijke draaimomenten. Het maxi-
male draaimoment wordt na een slagduur van 6–10 secon-
den bereikt. Na deze tijd wordt het aandraaimoment nog
slechts minimaal verhoogd.
Het machinehuis wordt echter voelbaar warm.
Opmerking: De gevolgen van bovenmatige verwarming zijn
grote slijtage aan alle delen van het slagmechanisme en een
grote behoefte aan smeermiddelen.
De slagduur moet voor elk benodigd aandraaimoment worden
bepaald. Het feitelijk bereikte aandraaimoment moet altijd
met een draaimomentsleutel worden gecontroleerd.
Schroefverbindingen met harde, verende of zachte be-
vestiging
Als bij wijze van proef de in een reeks van slagen bereikte
draaimomenten worden gemeten en naar een diagram wor-
den overgebracht, wordt de curve van een draaimomentver-
loop verkregen. De hoogte van de curve duidt het maximaal te
bereiken draaimoment aan. De steilheid geeft aan in welke
tijd dit wordt bereikt.
Het draaimomentverloop hangt van de volgende factoren af:
– Sterkte van de schroeven en moeren
– Soort ondergrond (ring, schotelveer, dichting)
– Sterkte van het te schroeven materiaal
– Smeeromstandigheden van de schroefverbinding
Daaruit resulteren de volgende toepassingsgevallen:
– Harde bevestiging is gegeven bij schroefverbindingen
van metaal op metaal bij gebruik van onderlegringen. Na
een relatief korte slagtijd is het maximale draaimoment be-
reikt (steil verloop van de karakteristiek). Een onnodig lan-
ge slagtijd schaadt de machine slechts.
– Verende bevestiging is gegeven bij schroefverbindingen
van metaal op metaal, echter bij gebruik van veerringen,
schotelveren, steunbouten, bouten of moeren met coni-
sche bevestiging en bij gebruik van verlengingen.
– Zachte bevestiging is gegeven bij schroefverbindingen
van bijvoorbeeld metaal op hout of bij gebruik van lood- of
fiberringen als ondergrond.
Bij verende of zachte bevestiging is het maximale aandraai-
moment geringer dan bij harde bevestiging. Bovendien is een
duidelijk langere slagtijd nodig.
Slagtijd bepalen

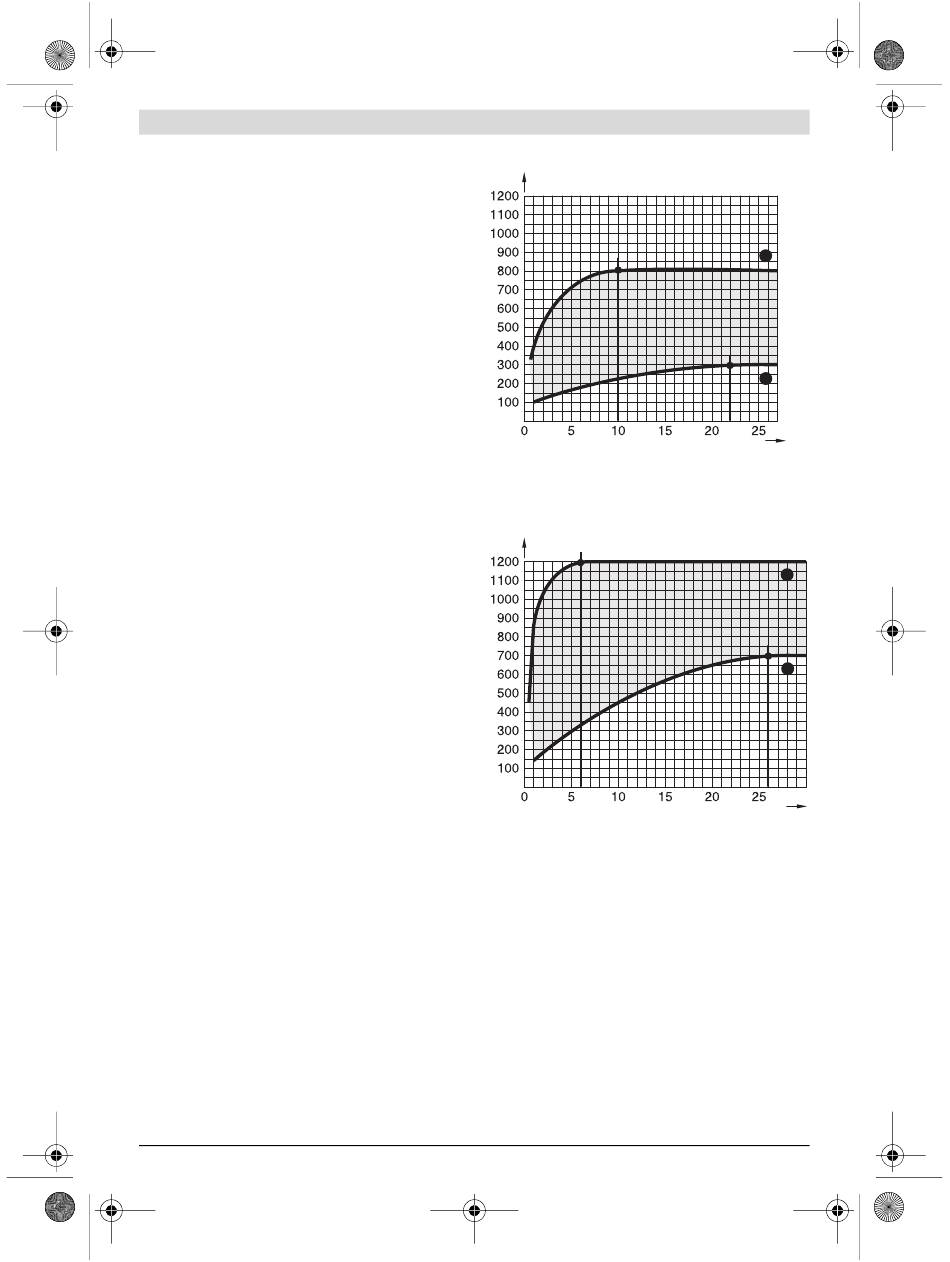

De diagrammen (voorbeelden) tonen het aandraaimoment
[Nm] afhankelijk van de slagduur [s]:
 voor harde bevestiging
 voor zachte bevestiging.
De gegevens zijn gemiddelde waarden en per toepassing ver-
schillend. Ter controle moet het aandraaimoment altijd met
een draaimomentsleutel worden gecontroleerd.
3 609 929 D00 | (12.3.14)
Diagram voor GDS 24
[Nm]
Het hoogste draaimoment wordt bereikt:
– voor harde bevestiging na ca. 10 seconden slagduur
– voor zachte bevestiging na ca. 22 seconden slagduur
Diagram voor GDS 30
[Nm]
Het hoogste draaimoment wordt bereikt:
– voor harde bevestiging na ca. 6 seconden slagduur
– voor zachte bevestiging na ca. 26 seconden slagduur
Richtwaarden voor maximale aandraaimomenten van in de
handel verkrijgbare bouten vindt u in de volgende tabel.
1
2
[s]
1
2
[s]
