Mode d'emploi

Commutateur 3 positions KWL-BE

2.2 Code clignotant pour défauts et alarmes

Un témoin lumineux LED disposé sur la face avant du commutateur indique les défauts

et messages d'alarme par un code clignotant (fig. 1,Ž).

– Principe du code clignotant:

La LED clignote 32 fois 100 msec pour balayer les 32 défauts possibles, à la fin de la

séquence il y a une pause de 4 secondes puis une nouvelle séquence redémarre, etc.

Un clignotement de 500 msec dans la séquence indique un défaut ou une alarme, sa

position détermine le numéro du code défaut ou alarme (voir exemple ci-dessous).

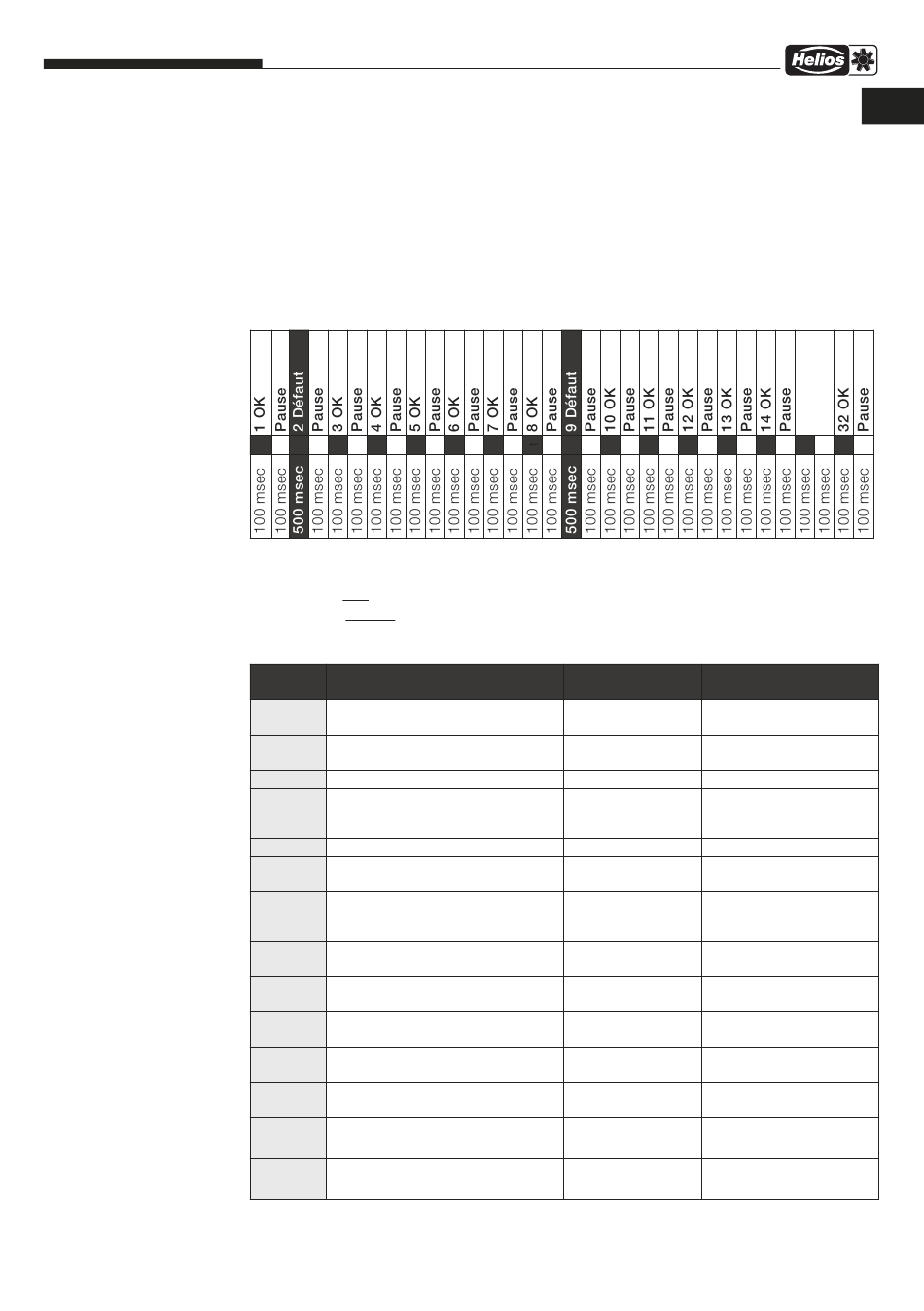

Tableau pour exemple défauts 2 et 9:

L'indication défaut et alarme est donnée par la même LED mais avec une couleur

différente.

LED verte = Info

LED jaune = Alarme

Le détail des codes défaut et alarme peut également être lu dans le menu de la

commande à distance KWL-BEC.

Code

Explication

défaut

Défaut 01

Erreur vitesse ventilateur de soufflage

(air extérieur)

Défaut 02

Erreur vitesse ventilateur d'extraction

(air rejeté)

Défaut 03

Non utilisé

Défaut 04

Erreur d'écriture sur carte SD, des

fichiers EPROM « Liste tampon Flash

pleine »

Défaut 05

Surtension BUS

Défaut 06

Défaut sur module externe (détail voir

fichier LOG)

Défaut 07

Base: Erreur 0-Xing batterie de pré-

chauffage électrique (0-Xing = Zero-

Crossing, aucun passage)

Défaut 08

Batterie ext. électrique de préchauffage:

0-Xing erreur VHZ EH

Défaut 09

Batterie ext. élec. de postchauffage:

0-Xing erreur NHZ EH

Défaut 10
