Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION
Raumsensor zur Erfassung der CO
der Raumluft

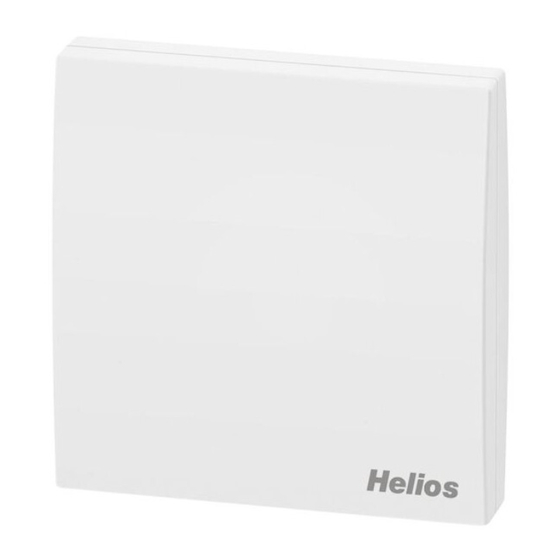

Room sensor for measuring the CO
room air
Sonde d'ambiance pour détecter la concentration de
CO
dans l'air ambiant
2
KWL-CO2 eC
-Konzentration in
2
concentration in
2
DE
EN
FR
Publicité
Manuels Connexes pour Helios KWL-CO2 eC
Sommaire des Matières pour Helios KWL-CO2 eC
- Page 1 INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION Raumsensor zur Erfassung der CO -Konzentration in der Raumluft Room sensor for measuring the CO concentration in room air Sonde d‘ambiance pour détecter la concentration de dans l‘air ambiant KWL-CO2 eC...
- Page 2 Produkt den zum Zeit punkt seiner Herstellung gültigen Vorschriften und EG-Richtlinien. 1.5 Sendungsannahme Die Lieferung enthält den Raumsensor KWL-CO2 eC. Die Sendung ist sofort bei Anliefe- rung auf Beschädigungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen umge- hend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen.
- Page 3 EN 61 326, EMV-Richtlinie 2014 ⁄ 30 ⁄ EU, Niederspannungsrichtlinie 2014 ⁄ 35 ⁄ EU Die empfohlene Montagehöhe des Raumsensors KWL-CO2 eC liegt zwischen 1,4 bis HINWEIS 1,5 m, bei dieser Höhe werden üblicherweise stehende und sitzende Personen gleich- mäßig berücksichtigt.
- Page 4 Montage- und Betriebsvorschrift Raumsensor KWL-CO2 eC 2.2 Maße Abb. 1 27.2 KAPITEL 3 3.1 Gehäuse öffnen ELEKTRISCHER Schnapphaken nach innen drücken (s. Abb. 2). ANSCHLUSS Abb. 2 Beim späteren Zusammenbau die Schnapphaken auf einer Seite des Gehäuseunterteils einhaken und das Gehäuse einrasten.
- Page 5 1 2 3 4 5 6 7 8 Ihres Gerätes V+ GND zero of fset Insgesamt maximal 6 KWL-CO2 eC + KWL-VOC eC möglich. Bitte Anschlussplan ss_1433 beachten. Modbus Adressbereich CO2 / VOC Jede Adresse darf nur einmal 70 - 75...
- Page 6 – Anschluss gemäß Schaltplan SS-1404. Bei Anschluss an ein Gerät, dessen An- schlussplan beachten, siehe Montage und Betriebsvorschrift. Adressierung Sind mehrere Raumsensoren KWL-CO2 eC angeschlossen, muss die Adressierung angepasst werden. Es darf keine Doppelvergabe der Adressen für die Fühler erfol- gen! (s. Dip-Schalter Tabelle; Schaltplan SS-1404).
- Page 7 Montage- und Betriebsvorschrift Raumsensor KWL-CO2 eC...
- Page 8 Our warranty shall not apply if the following instructions are not observed. The same applies for liability claims against the manufacturer. The use of accessories, which are not recommended or offered by Helios, is not permitted. Any damage that may occur is not liable for warranty.
- Page 9 1.4 and 1.5 m, persons who are usually standing and sitting are considered equally at this height. The room sensor KWL-CO2 eC can also be installed at a different height if the specific spatial conditions do not allow the recommended installation height.
- Page 10 Installation and operating instructions Room sensor KWL-CO2 eC 2.2 Dimensions Fig.1 27.2 CHAPTER 3 3.1 Open housing ELECTRICAL CON- Press snap-in hooks inwards (see Fig.2). NECTION Fig.2 During subsequent assembly, hook in the snap-in hooks on one side of the housing base...
- Page 11 V+ GND zero of fset Maximum total of 6 KWL-CO2 eC + KWL-VOC eC possible. Please observe w iring diagram ss_1433. Modbus address range CO2 / VOC Each address may only be used once 70 - 75...
- Page 12 – Connection according to wiring diagram SS-1404. When connecting to a unit, observe its wiring diagram, see the Installation and Operating Instructions. Addressing If multiple room sensors KWL-CO2 eC are connected, the addressing must be adjusted. There must be no double address allocations for sensors! (see DIP switch table; wiring diagram SS-1404).
- Page 13 Installation and operating instructions Room sensor KWL-CO2 eC...
- Page 14 Toute demande de remplacement ou de réparation à titre gratuit sera déclinée en cas de non-respect des indications contenues dans la notice. L’utilisation d’accessoires, non fournis, non conseillés ou non proposés par Helios, est interdite. Si ces consignes ne sont pas respectées, la garantie s’annule. Idem pour les réserves constructeur.
- Page 15 1,4 et 1,5 m. À cette hauteur, les personnes debout et assises sont généralement prises en compte de manière uniforme. La sonde d‘ambiance KWL-CO2 eC peut également être montée à une hauteur diffé- rente si les conditions spécifiques du local ne permettent pas la hauteur de montage...
- Page 16 Notice de montage et d‘utilisation Sonde d‘ambiance KWL-CO2 eC 2.2 Dimensions Fig.1 27.2 CHAPITRE 3 3.1 Ouvertures du caisson RACCORDEMENT Pousser les crochets d‘encliquetage vers l‘intérieur (voir. Fig.2). ÉLECTRIQUE Fig.2 Pour le remontage ultérieur, accrocher les crochets d‘encliquetage sur un côté de la...
- Page 17 V+ GND of fset zero Un total de maximum 6 KWL-CO2 eC + KWL-VOC eC possible. Veuillez observer le schéma de connexion ss_1433. Gamme d'adresses Modbus CO2 / VOC Chaque adresse ne peut être utilisée 70 - 75 qu'une seule fois Réglage par défaut :...
- Page 18 Adressage Si plusieurs sondes d‘ambiance KWL-CO2 eC sont raccordées, l‘adressage doit être adapté. Les adresses des sondes ne doivent pas être attribuées deux fois ! (voir le tableau des interrupteurs DIP ; schéma de câblage SS-1404)
- Page 19 Notice de montage et d‘utilisation Sonde d‘ambiance KWL-CO2 eC...
