ARRIVEE DE GAZ - FILETAGE DE NORDE AMERICAINE
NOTA: UN REGULATEUR DE GAZ DOIT ETRE INSTALLE DANS UN EMPLACEMENT ACCESSIBLE
SUR LA TUYAUTERIE, A L'EXTERIEUR DE LA CUISINIERE POUR OUVRIR OU FERMER L'ARRIVEE
DE GAZ SUR L'APPAREIL.
TOUS LES REGULATEURS DOIVENT AVOIR UN FILETAGE A LA NORME AMERICAINE.
Puissance admissible maximale: 2 kW (6,800 Btu/h)
Tuyau d'entrée du gaz : Mâle NPT ¼" à l'arrière gauche de l'appareil.
La pression maximale d'arrivée de gaz sur l'appareil ne doit pa dépasser 10" w.g. pour le Gas Naturel .
La pression minimale doit être de 5" w.g. pour le gaz naturel pour avoir la pression correcte au niveau au
collecteur.
L'appareil et sa soupape d'arrêt doivent être déconnectés du réseau d'arrivée de gaz lors de tout essai de
pression de ce rêseau à plus de 1/2 psig (3,5kPa). Il faut isoler l'appareil du réseau d'arrivée de gaz en
fermant sa soupape d'arrêt manuelle pendant un essai de pression de ce réseau à 1/2 psi (3,5 kPa) ou
moins.
Après achèvement, tester l'installation de gaz en ce qui concerne sa bonne condition et sa purge correcte.
Les tests de recherche de fuites éventulles seront effectués en conformité avec les instructions du
constructeur.
NOTE: Pour s'assurer qu'il n'existe pas de fuites de gaz sur des nouveaux raccordements, utiliser de l'eau
savonneuse.

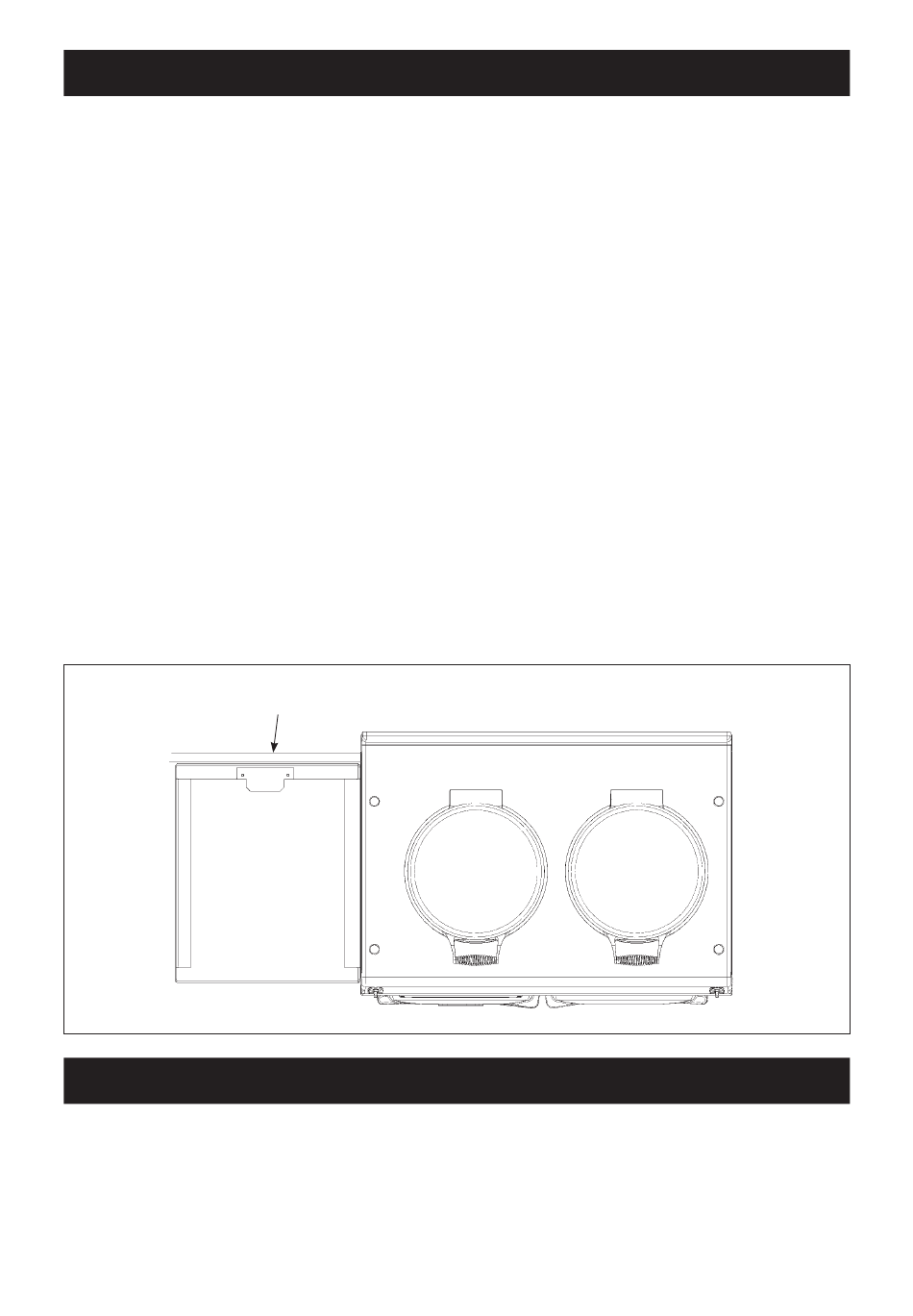

Sur les modèles DC5, le tuyau d'entrée du gaz et le tuyau de ventilation se trouvent derrière l'armoire
chauffante, (voir Fig. 11).
TUYAU DE VENTILATION ET ENTRÉE DE GAZ DERRIÈRE
L'ARMOIRE CHAUFFANTE.
Fig. 11
Alimentation cuisine ou interne
L'appareil doit être installé dans une pièce répondant aux normes de ventilation en vigeueur mais, dans tous
les cas, la pièce doit avoir une bouche d'aération permanente d'une surface libre d'au moins 14in
Si un ventilateur extracteur est installé à proximité de la cuisinière, une ventilation auxiliaire doit être prévue
pour répondre aux besoins du ventilateur sans intervenir sur l'efficacité de la combustion ou l'état du conduit
de cheminée.

ARRIVEE D'AIR

17
DESN 517039
2 (36cm 2 ).
