CONTRÔLES ET INDICATEURS
10
7
1
2
3
8
15
L'emplacement des éléments 1 à 20 ci-dessous est indiqué dans la
figure 1.
1.
Bouton SUPPRIMER - Ce bouton sert à supprimer les codes
de problème de diagnostic (CPD), à « geler » les données de
l'ordinateur du véhicule et à rétablir l'état des sondes.
2.
Bouton MENU` SYSTÈME - Ce bouton affiche le menu de tests
de système.
3. Bouton DTC/FF (Défilement des codes de problèmes) – Affiche
l'écran DTC View (afficher le code de diagnostic) et/ou fait défiler
l'écran pour présenter les codes de diagnostic.
4.
Bouton ALIMENTATION/LIAISON - Lorsque N'EST PAS
raccordé à un véhicule, ce bouton place l'outil de diagnostic en
positions « On » et « Off ». Lorsque raccordé à un véhicule, ce
bouton établit la liaison entre l'outil de diagnostic et le module de
gestion du groupe motopropulseur du véhicule.
5. Bouton M - Ce bouton affiche le menu principal.
6. Bouton LD - Lorsqu'elle est enfoncée alors que liées à un véhicule,
place l'outil de diagnostic en mode Données réelles.
Commandes du outil de diagnostic
14
13
11
12
4
5
6
9
16
17

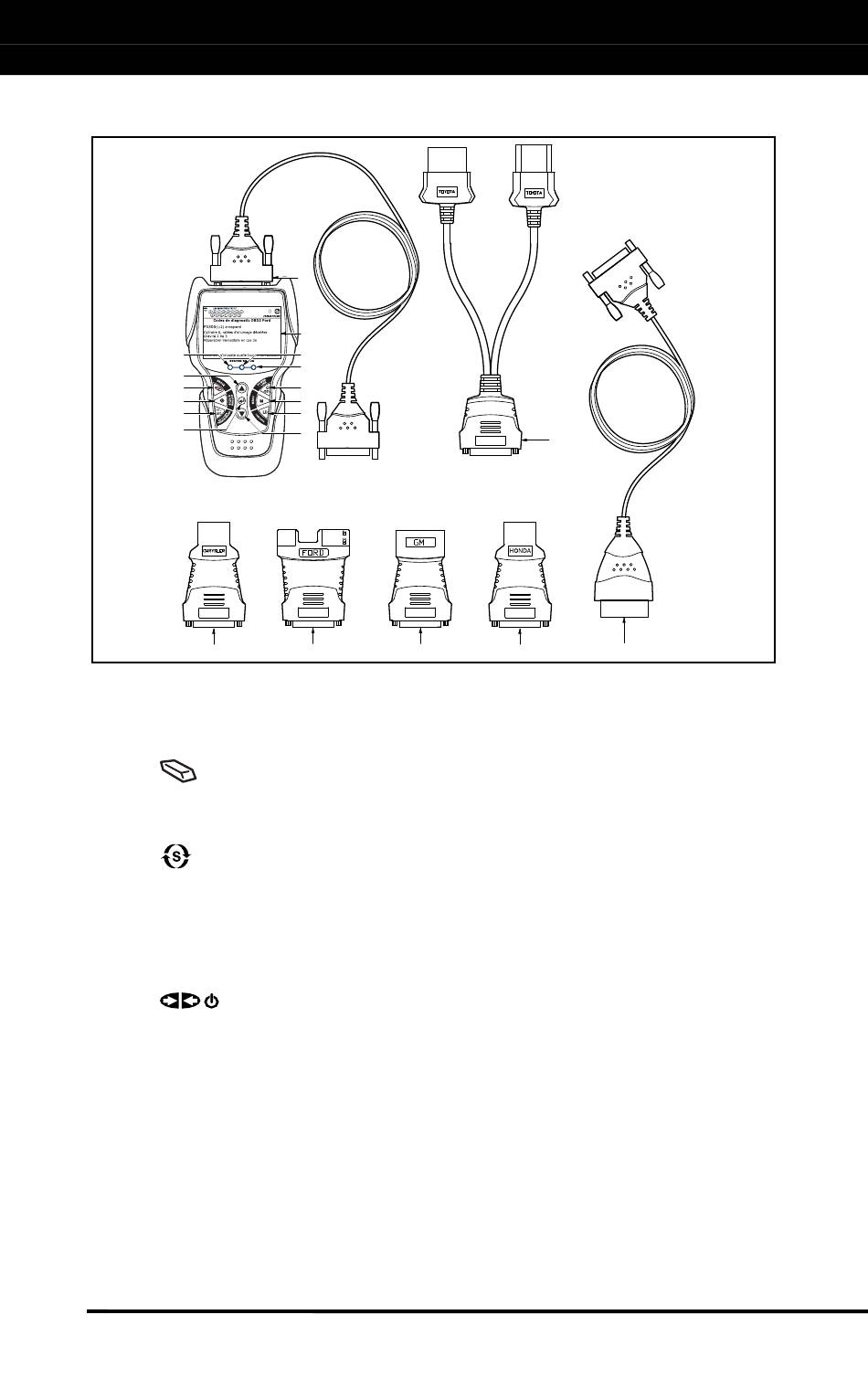

Figure 1. Contrôles et indicateurs
CONTRÔLES ET INDICATEURS
20
19
18
3
