Commandes du outil de diagnostic
CONTRÔLES ET INDICATEURS
CONTRÔLES ET INDICATEURS
10
7
1
2
3
8
15
Consultez la Figure 1 pour savoir où se trouvent les différents
indicateurs 1 à 19 ci-dessous.
1.
Bouton SUPPRIMER - Ce bouton sert à supprimer les codes
de problème de diagnostic (CPD), à « geler » les données de
l'ordinateur du véhicule et à rétablir l'état des sondes.
2.
Bouton MENU SYSTÈME - Ce bouton affiche le menu de tests
de système.
3. Bouton DTC (Défilement des codes de problèmes) – Affiche
l'écran DTC View (afficher le code de diagnostic) et/ou fait défiler
l'écran pour présenter les codes de diagnostic.
4.
Bouton ALIMENTATION/LIAISON - Lorsque l'outil de
diagnostic N'EST PAS raccordé à un véhicule, ce bouton place
l'outil de diagnostic en positions « On » et « Off ». Lorsque l'outil de
diagnostic est raccordé à un véhicule, ce bouton établit la liaison
entre l'outil de diagnostic et le module de gestion du groupe
motopropulseur du véhicule pour récupérer les données de
diagnostic de la mémoire de l'ordinateur.
5. Bouton M - Ce bouton affiche le menu principal.
6. Bouton FF (Données gelées) – Lorsque l'appareil est relié à un
véhicule, affiche les données gelées pour le CPD priorité.
8
14
13
11
12
4
5
6
9
16

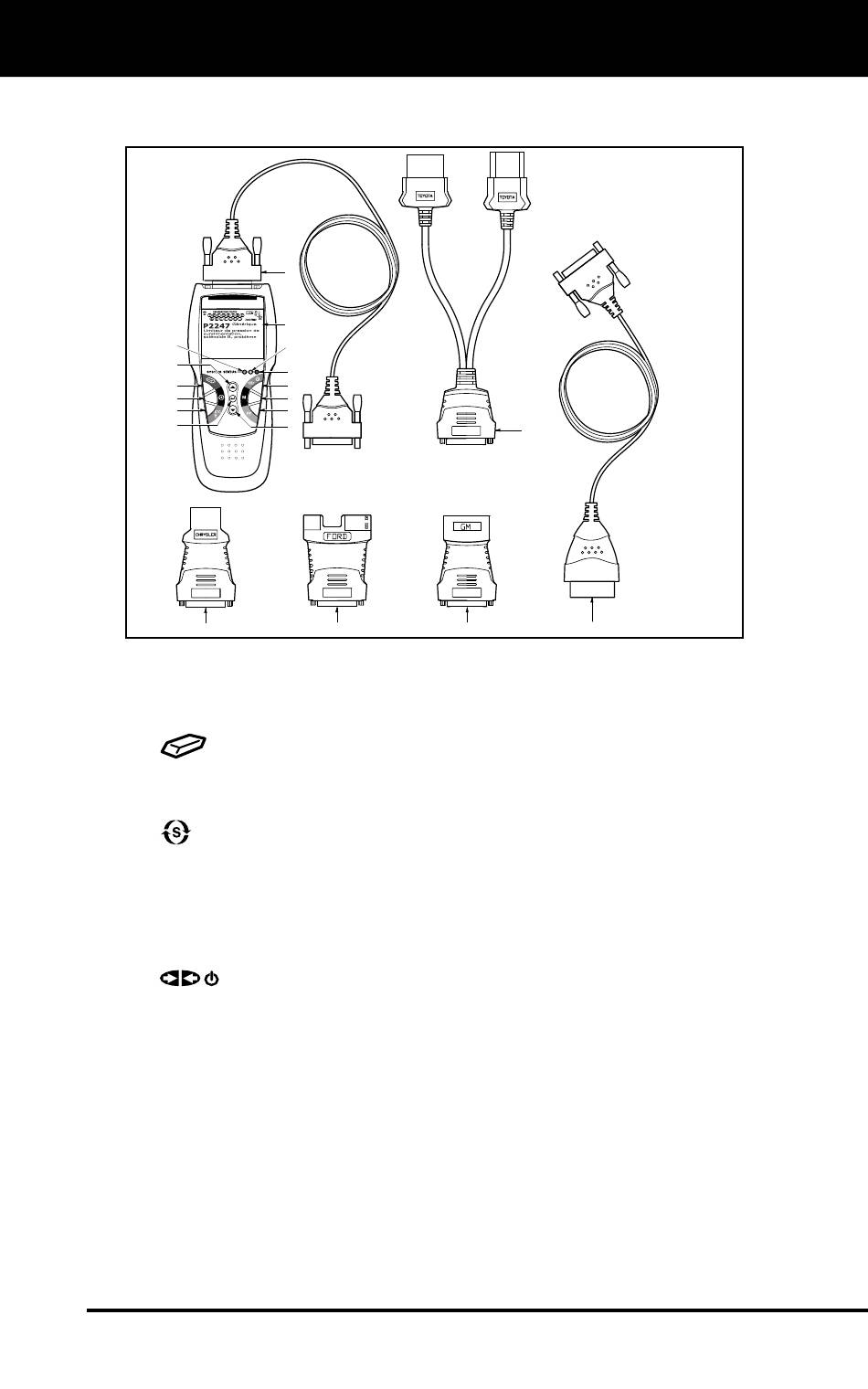

Figure 1. Contrôles et indicateurs
19
18
17
3120d
